Схема підключення свердловинного насоса: кілька

У електронників в ходу знаменита приказка: «Електроніка - наука про контакти». Можна з досить великою часткою збіги сказати, що водопровідні системи теж підкоряються цьому твердженню.

Тут теж дуже багато залежить від якості з'єднань і стану трубопроводів. У той же час є і одна істотна відмінність - якщо ви збираєтеся реалізувати схему підключення свердловинного, то зобов'язані знати, хоча б у загальних рисах, як принципи облаштування самої свердловини, так і тип і пристрій використовується насоса.

Переконайтеся, що водопроводи теж підкоряються науці про контактах

Таким чином, розберемо, які насоси в нашому розпорядженні взагалі згідно їх конструкції:

• горизонтальний або вертикальний - в залежності від орієнтації осі обертання робочого вала;
• з виносними або внутрішніми опорами;
• з осьовим або бічним входом води;
• одноступінчатий або багатоступінчастий - в залежності від кількості ступенів подачі води;
• секційний - кожен ступінь має роз'єм в торці;
• з торцевих або осьовим роз'ємом;
• із захисним покриттям усередині або без;
• погружной - його місце розміщення нижче рівня води;
• напівзанурювальної - сам пристрій нижче рівня води, а двигун - вище;
• самовсмоктувальний - виробляє автоматичне і самостійне заповнення трубопроводу, що підводить;
• регульований - здатний самостійно регулювати обсяг подачі води;
• герметичний - виключається контакт води з атмосферою.

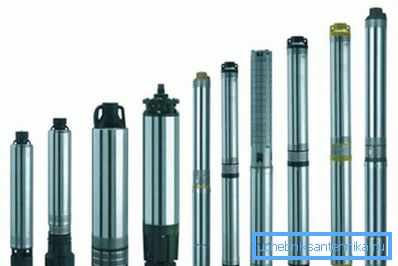

Існують і інші конструкторські характеристики, але вже, судячи по представленому різноманітності конструкторських рішень, можна зробити висновок, що ринок пропонує величезну кількість насосів для отримання води з свердловин.

Але найчастіше використовуються:

• вертикальні - вони прекрасно підходять для даної сфери застосування;
• моноблочні - тут потрібна простота, з огляду на рівень домішок;
• з внутрішніми опорами;
• з осьовим входом - також відповідно до конфігурації обсадної труби;
• одноступінчасті - за принципами простоти;
• з торцевих роз'ємом;
• із застосуванням внутрішнього захисту поверхонь;
• заглибні, і,
• герметичні.

погружной

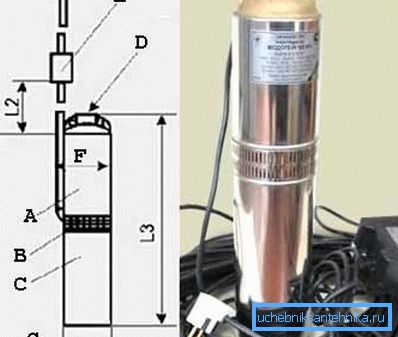

Одна з найвідоміших схем насосу представлена ​​на фото «А».

тут:

• A - насосна частина;
• B - фільтр;
• C - електродвигун;
• D - трубне різьблення в 1 дюйм;
• E - коробка конденсаторів;
• F - дана модель має максимальний внутрішній діаметр корпусу в 105 мм.

Підключення до електромережі

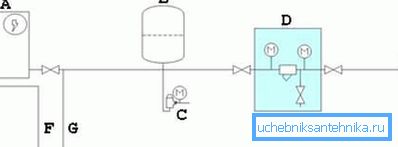

Принципова схема живлення підключення такого насоса має вигляд:

• A - нагрівач води;
• B - акумулює бак на 40-50 літрів;
• C - реле тиску - для захисту від надлишкового тиску;

• D - фільтр грубого очищення;
• E - розміщення пристрою в свердловині;
• F - трубопровід гарячої води в будинок;
• G - трубопровід холодної води в будинок.

Корисна порада! Радимо конкретні способи підключення купувати у відповідних виробників. Відмінності можуть полягати в параметрах мережі підключення і необхідності установки додаткових запобіжників.

Повні схеми підключення

Систем підключення існує кілька. Представляємо деякі з них, найбільш типові.

Підключення з використання кесонної камери

Якщо ви вирішили зробити кесонну камеру, то приступайте до цього на самому останньому етапі обладнання свердловини.

При цьому повне підключення матиме такий вигляд:

• A - кесонна камера;
• B - постійний рівень води;
• C - страхувальний трос;
• D - насос;
• E - датчики сухого ходу - зверніть на ці дуже корисні допоміжні елементи системи, ставляться вони не часто, але іноді бувають незамінні при аналізі ходу роботи;
• F - обсадна труба свердловини;
• G - електрокабель системи управління;

• H - панель управління;
• I - реле тиску - ще один важливий контролюючий систему елемент;
• J - штуцер на п'ять входів;
• K - оголовок труби - на ретельну компоновку і стан оголовка радимо звернути особливу увагу;
• L - кран зливу води, як елемент захисної системи;
• M - гідроакумулятор;
• N - манометр - знати тиск в системі необхідно постійно;
• P - свердловинний фільтр - особливість даної схеми - фільтр вже на виході з системи;
• Q - зворотний клапан.

Підключення з упором на гідроакумулятор

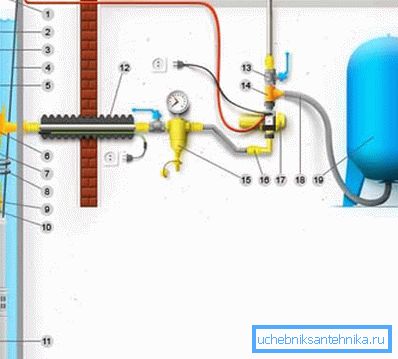

Зверніть увагу, на наступному малюнку фільтр встановлений посередині і використовуєте захист від замерзання води:

• 1 - оголовок свердловини;
• 2 - елекрокабель;
• 3 - оцинкована труба - захист від корозії дуже важлива для пристроїв подібного роду;
• 4 - страхувальний трос;
• 5 - герметична кабельна муфта;
• 6 - адаптер;
• 7 - труба;
• 8 - кабельні стяжки;
• 9 - зворотний клапан;

• 10 - ніпель;
• 11 - свердловинний насос;
• 12 - захист від замерзання;
• 13 - запірний кран;
• 14 - трійник;
• 15 - магістральний фільтр;
• 16 - перехідник;
• 17 - блок електронної автоматики;
• 18 - проводка;
• 19 - гідроакумулятор.

Гранична увага на фітинги

Ще одна варіант демонструє найретельніше ставлення до всієї сполучної системі, нагадуючи, що трубопроводи - теж наука про контактах.

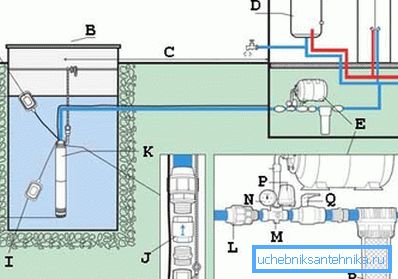

Звертаємо увагу на використовуваний датчик робочого і «сухого» стані:

• A - положення датчика при робочому положенні насоса, коли в каналі достатньо води;
• B - оголовок свердловини;
• C - горизонталь верхнього рівня грунту;
• D - нагрівач води;
• E - гідроакумулятор;
• F - загальна глибина;
• G - динамічний, постійно змінюваний рівень;
• H - мінімальна відстань від краю пристрою до дна свердловини;

• I - положення датчика, коли відбувається аварійне припинення роботи через брак води, «сухий» режим;
• J - положення зворотного клапана, звертаємо увагу на систему фітингів;
• K - погружной насос з поплавком;
• L - сполучна муфта;
• M - штуцер на 5 виходів;
• N - манометр;
• P - реле тиску;
• Q - кульовий кран;
• R - фільтр попереднього очищення.

Підключення поверхневого насоса

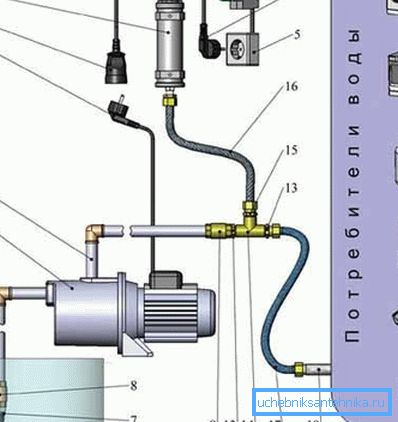

Представляємо та підключення поверхневого насоса:

• 1 - система управління;
• 2 - мережевий шнур і вилка;
• 3 - мережевий шнур і розетка;
• 4 - автоматичний вимикач - обов'язковий елемент для захисту від перевантажень і збереження, проте, системи в робочому стані;
• 5 - мережева розетка, пропонована схема працює від стандартної мережі в 220 В і 50 Гц;
• 6 - свердловина;
• 7 - вхідний сітчастий фільтр;
• 8 - зворотний клапан;

• 9 - всмоктуючий трубопровід;
• 10 - поверхневий насос;
• 11 - шнур електроживлення насоса і вилка;
• 12 - нагнітає трубопровід;
• 13 - ніпель;
• 14 - трійник;
• 15 - ніпель перехідною;
• 16 - гнучка підводка;
• 17 - підводка;
• 18 - трубопровід до споживачів.

Корисна порада! При виборі насоса радимо орієнтуватися на наступні критерії: його призначення, продуктивність і необхідна висота підйому води, тип шланга, якщо це поверхневий насос - форма і діаметр внутрішнього перетину можуть знизити продуктивність насоса, в яких умовах буде відбуватися експлуатація - в приміщенні або на відкритому повітрі.

висновки

Існує безліч варіантів підключення насосів для подачі води зі свердловини. Без досвіду, настройка цих схем своїми руками, навіть якщо є інструкція, буде дуже складна. Врахуємо, що занадто висока і ціна можливих помилок.

Пропонуйте виконати всю роботу професіоналам. Однак, це не виключає необхідності детально знати всі нюанси процесів, що відбуваються, тому обов'язково подивіться і не раз відео в цій статті.
