Мабуть, сьогодні типова схема свердловини на воду відома всім, хто хоч трохи цікавився цією темою. Однак процедура обладнання системи водопостачання на базі такої установки має ряд нюансів, і тому варто заздалегідь вивчити технологію.

Тоді при прокладці труб і підключенні обладнання не виникне питань, а проблеми будуть вирішуватися оперативно і з мінімальними витратами.

Основні елементи системи подачі води

Джерело води

типи свердловин

Будь-яка схема подачі води в будинок з свердловини будується на підставі ключового компонента - самого джерела води.

На сьогоднішній день все свердловини в залежності від особливостей субстрату умовно поділяють на три групи:

  • Піщані - найбільш прості і дешеві в облаштуванні. Недолік - відносно малий термін служби (до десяти років), і досить швидке замулювання. Підійдуть для установки на дачі.
  • Глинисті вимагають трохи більшої відповідальності при бурінні свердловини, а в іншому - мають ті ж переваги й недоліки, що і піщані. Повинні використовуватися регулярно, так як приблизно через рік без експлуатації відновити замулення свердловину буде дуже складно і дорого.
  • Вапнякові (артезіанські) свердловини по праву вважаються кращими. Схема буріння свердловини на воду в вапняку передбачає заглиблення на рівень від 50 до 150 метрів. Це забезпечує запас надійності і довговічності джерела води, а крім того - покращує якість природної фільтрації.
Основні різновиди

Здійснюючи вибір типу свердловини, не слід всю увагу приділяти таким параметром як ціна. Справа в тому, що облаштування автономного водопостачання - завдання сама по собі досить недешева, і краще інвестувати в цей проект раз (вибравши якісне обладнання та запросивши професійних майстрів), ніж через кілька років пожинати сумнівні «плоди економії» у вигляді значних рахунків за ремонт і відновлення джерела.

вибір помпи

Наступним етапом в побудові системи водопостачання є підбір насосного обладнання.

Тут інструкція рекомендує приділяти увагу таким моментам:

  • Як правило, для невеликих котеджів не потрібні моделі з високою продуктивністю. Знаючи, що для роботи одного крана протягом години потрібно приблизно 0,5-0,6 м3 води, зазвичай встановлюють помпу, здатну забезпечити приплив 2,5 - 3,5 м3/ Ч.
  • Також слід враховувати найбільш високі точки відбору води. У деяких випадках для забезпечення необхідного напору на верхніх поверхах потрібно монтаж додаткового насоса, оскільки свердловинне водопідйомний пристрій не справляється.
Помпа малого діаметра для підйому води з великих глибин
  • Практично всі моделі свердловинних помп відрізняються досить високим рівнем енергоспоживання. Беручи до уваги цей факт, варто заздалегідь подбати про стабілізаторі живлення. А якщо у вас в селищі часто відключають електрику, то і генератор зайвим не буде.

устаткування свердловини

Сам процес обладнання зазвичай здійснюється тією ж компанією, яка проводила буріння.

Однак вивчити його варто і вам - як мінімум для того, щоб забезпечити контроль якості виконання робочих операцій:

  • Обраний насос опускаємо на проектну глибину і підвішуємо на тросі або міцному шнурі.
  • Через горловину свердловини з встановленим оголовком (спеціальна герметизуюча деталь) виводимо шланг для подачі води і кабель, що забезпечує електроживлення помпи.
встановлений оголовок
  • Деякі фахівці радять приєднувати шланг до кабелю. Це досить зручно, але потрібно пам'ятати, що в місцях приєднання шланг ні в якому разі не повинен пережимає!
  • Також біля горловини монтується підйомний пристрій - ручна або електрична лебідка. Обійтися без неї можна тільки на дуже малих глибинах, оскільки, чим глибше, тим сильніше буде відчуватися не тільки вага самої помпи, але і вага шланга з кабелем живлення, і вага троса.

Порада! Оголовок, запірну арматуру і виведені труби водопостачання необхідно захистити від зовнішніх впливів. Найчастіше вони ховаються в невеликому поглибленні, облицьованому зсередини цеглою і закритому кришкою.

Фото капітального приямку

Саме такий вигляд має схема пристрою свердловини на воду. Однак це - навіть не половина справи: нам необхідно зібрати на цій базі цілу систему.

Система водопостачання

Основні елементи системи

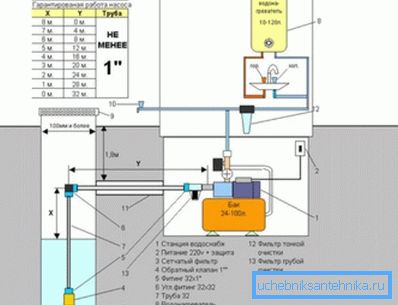

Деталі системи водопостачання для неглибоких свердловин

Як ми зазначали вище, крім правильно встановленого і коректно працює водопідіймального обладнання для забезпечення будинку водою зі свердловини нам буде потрібно безліч деталей.

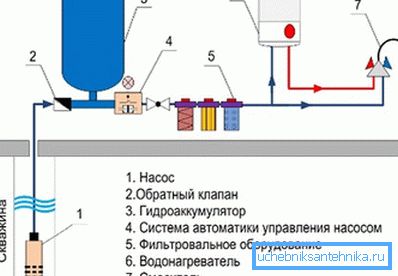

Серед них:

  • Підвідний трубопровід, по якому вода від свердловини буде надходити до дому.
  • Гидроаккумулятор, який являє собою бак для води, що забезпечує підтримання стабільного тиску в системі.
  • Реле, що забезпечує включення і відключення водопідйомною помпи в залежності від рівня тиску в баку.
  • Реле сухого ходу (якщо вода перестає надходити в насос - система знеструмлюється).

Зверніть увагу! Багато моделей свердловинних насосів комплектуються вбудованими запобіжниками, що виключають сухий хід.

  • Система фільтрів для свердловини для очищення і оптимізації параметрів води. Як правило, включає в себе фільтри для грубої і тонкої очистки.
  • Труби та запірна апаратура для розведення по приміщеннях.

Також при необхідності схема підведення води зі свердловини в будинок включає в себе відгалуження для водонагрівача. Це дає можливість забезпечити гаряче водопостачання.

прокладка трубопроводу

При наявності певних навичок саму систему можна зібрати своїми руками.

Робимо це так:

  • Для прокладки труби від горловини свердловини до будинку копаємо траншею. Бажано, щоб вона проходила нижче рівня промерзання грунту.
  • Прокладаємо трубу (найкраще поліетиленову діаметром від 30 мм). При необхідності обертаємо трубопровід теплоізоляційним матеріалом.
  • Заводимо трубу в підвал або підпільне простір через спеціальний продухи. Цю частину трубопроводу обов'язково утеплюємо!
Траншея від колодязя до будинку

монтаж системи

Далі переходимо до спорудження гідроакумулятора:

  • Гідроакумулятор (пластикову ємність об'ємом до 500 л) встановлюємо якомога вище - це забезпечить нам природну регулювання тиску. На вході монтуємо реле тиску, яке при заповненні бака буде відключати подачу води.
  • У деяких випадках цього буває недостатньо. Тоді додатково встановлюємо автоматичну насосну станцію - комплекс з декількох реле, манометрів і мембранного бака-ресивера.
Насосна станція з ресивером, який можна використовувати замість гідроакумулятора або разом з ним
  • Ресивер, обладнаний окремим насосом, забезпечує плавну зміну тиску в акумуляторі, що позитивно позначається на працездатності всіх систем. Без цієї деталі двигун свердловинного насоса запускається разом з кожним включенням крана, що, природно, призводить до його раннього зносу.

Зверніть увагу! Ще один плюс від установки ресивера - компенсація гідроударів, що виникають за рахунок різниці в кілька секунд між спрацьовуванням реле тиску і фактичним відключенням помпи.

  • Після складання системи з гідроакумулятора і насосної станції приступаємо до монтажу трубної розводки. Для неї використовуємо поліетиленові труби. При водопостачанні котеджу або дачного будинку цілком достатньо діаметру в 20 мм.
  • Труби ріжемо з використанням спеціальних пристроїв. Для їх з'єднання використовуємо паяльник з набором втулок. Застосування цієї технології дозволяє домогтися максимальної герметичності.
  • В якості альтернативи можна використовувати сталеві або металопластикові труби. Вони відрізняються більшою механічною міцністю, однак монтувати їх складніше. Та й роз'ємні з'єднання все ж поступаються по герметичності пропаяв швах.

Трубну розводку підводимо до точок споживання і приєднуємо до кранів. Для забезпечення безпеки фіксуємо труби на стінах хомутами.

Найбільш поширена схема

Окремо варто подбати і про систему водовідведення. При її проектуванні важливо розміщувати вигрібну яму або септик таким чином, щоб повністю виключити фільтрацію стоків у водоносні горизонти. В першу чергу це стосується піщаних свердловин, які відрізняються неглибоким заляганням води.

висновок

Наведена схема підключення води від свердловини має безліч варіацій, однак для початківця майстра саме вона є оптимальною. Звичайно, простий описану процедуру назвати не можна, та й трудомісткість у неї досить велика, але при необхідності розібратися у всіх нюансах можна. Ну, а якщо питання все ще залишилися - рекомендуємо вивчити відео в цій статті.
