Схема водопроводу: будуємо інженерні мережі
Схеми водопровідних мереж забезпечують необхідне для життя і ведення господарства водопостачання, без якого в наш час не обходиться ні одне житлове приміщення. Аксонометрична схема водопроводу - це основний елемент проекту, на підставі якого проводиться будівництво системи. Ми розглянемо основні типи розводок труб всередині і зовні будинку, а також дамо ряд корисних порад тим, хто вирішив прокладати мережу своїми руками.

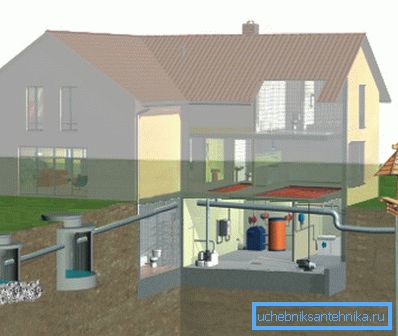

Зовнішні мережі та джерела води
Колодязі і неглибокі свердловини
Централізований водопровід - це найбільш прийнятний варіант, так як від вас не потрібно споруджувати і обслуговувати всю мережу, а також вирішувати питання видобутку води. Однак, далеко не в кожному регіоні є таке зручність, особливо, коли мова йде про заміських будинках. Тому перше питання, яке постає перед господарем ділянки - це питання джерела водопостачання.
Тут вибір невеликий - ви можете реалізувати тільки два варіанти:
- Пробурити свердловину до напірного водоносного горизонту (т.зв. артезіанська свердловина). Це найбільш прийнятний за якістю і експлуатації, а й найбільш складний і дорогий за особливостями будівництва варіант;
- Викопати колодязь або пробурити неглибоку свердловину (т.зв. свердловина «на пісок»). Тут витрати зведені до мінімуму, колодязь або абіссінську свердловину можна спорудити самостійно, ніяких дозволів і спеціального обладнання не потрібно.

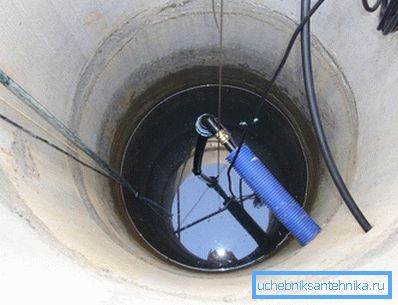

У цьому розділі ми розглянемо другий варіант - колодязь і неглибоку свердловину. Насправді відмінності цих варіантів зводяться лише до способу розтину водоносного горизонту, а якість води в обох випадках приблизно однакова. Свердловина вважається кілька безпечнішою через більшої глибини і закритого гирла.

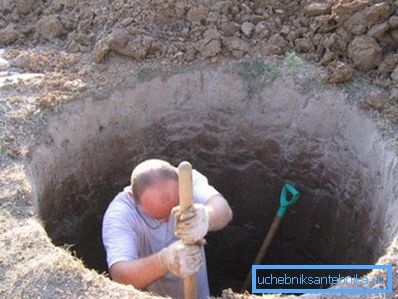

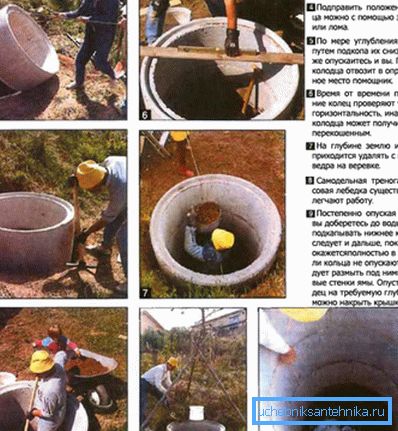

Викопати колодязь найпростіше за допомогою залізобетонних кілець: спочатку лопатою викопують неглибоку яму за розміром кільця, потім в неї опускають перше кільце, вирівнюють його, і починають підкопувати. У міру того, як воно опускається, зверху додають наступне - і так далі. Це найбільш простий і безпечний метод.
Свердловина на пісок також не відрізняється особливою складністю, проте тут вже потрібно бурове обладнання та участь фахівця. Сьогодні є безліч ентузіастів, які бурять такі свердловини самі, більш того, деякі з них навіть створюють саморобні бурові установки, але це швидше виняток, ніж правило.

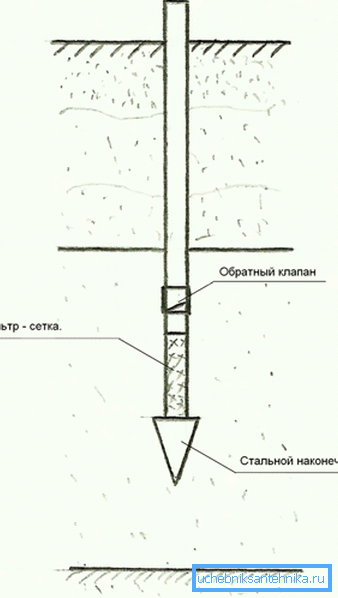

Найбільш проста в самостійному виконанні абиссинская свердловина (або абіссінський колодязь). По суті, це труба з гострим наконечником, якою проколюють грунт до водоносного шару. В отвори на стінках в нижній частині труби починає проникати вода, і за допомогою насоса її можна дістати і направити в будинок.
В колодязях і неглибоких свердловинах вода не відрізняється високою якістю, так як тут має місце обмін з поверхневою рідиною, особливо під час паводків і сезонного танення снігу. Крім того, товщина природного фільтра становить від 4 до 30 - 40 метрів, що не так і багато.
Ще один недолік - це досить обмежений ресурс. При активному споживанні великою родиною з підсобним господарством таке джерело можна виснажити за 5 - 20 років. Звичайно, є безліч прикладів багаторічної служби, але слід враховувати таку особливість.
Нарешті, неглибокі свердловини вимагають постійної експлуатації, інакше вони замулюються і перестають працювати. Колодязів це також стосується, проте їх можна почистити і знову експлуатувати, а ось із свердловинами це зробити набагато складніше.
Зверніть увагу! Колодязі і свердловини на пісок відрізняються дешевизною і простотою споруди, проте якість їх води залишає бажати кращого. Для використання в їжу така вода потребує ретельного очищення і підготовки.
артезіанські свердловини
Якщо ви хочете мати джерело води високої якості - тоді вам слід вибрати артезіанську свердловину. Цей вид відрізняється тим, що вода піднімається із значної глибини - 50 - 150 метрів з вапнякового водоносного горизонту. Перш ніж потрапити в цей геологічний горизонт, рідина проходить величезний шлях, поступово очищаючись від домішок і фільтруючи.
Крім того, завдяки контакту з різними типами грунтів і порід, вода мінералізується, що вельми корисно для нашого організму. Часто мінералізація буває доже занадто високою, але ця проблема вирішується застосуванням фільтрів хімічного очищення.

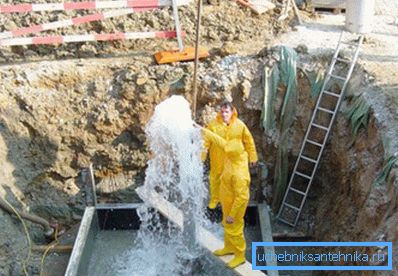

Для розробки артезіанських джерел необхідно отримати дозвіл, а роботу може виконати лише спеціалізована організація. Крім того, в разі забруднення горизонту ви будете нести юридичну відповідальність перед державою.
Переваги артезіанських джерел:
- Високий ступінь очищення води за рахунок природної фільтрації. Рідина проходить крізь велику товщу породи різного ступеня проникності і повністю очищається;
- Висока якість води з точки зору мінерального складу. Рідина збагачується великою кількістю присутніх в грунті мінералів;

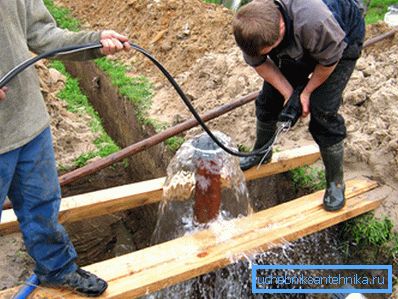

- У більшості випадків вапнякові горизонти перебувають під великим тиском, і вода піднімається на поверхню сама. Це дозволяє обійтися без серйозного насосного обладнання і спрощує обслуговування системи;
- Ресурс глибинних озер практично невичерпний, тому термін служби джерела набагато більш тривалий, ніж у колодязя;
- Артезіанські свердловини відрізняються високою продуктивністю, тому ви можете спорудити одну точку вододобичі на кілька сусідніх ділянок. Це дозволить значно знизити витрати.
Зверніть увагу! Істотним недоліком усіх артезіанських джерел є висока ціна їх будівництва і необхідність в отриманні дозволів від державних органів нагляду та санітарних служб.
внутрішні мережі
Трійникова схема розводки

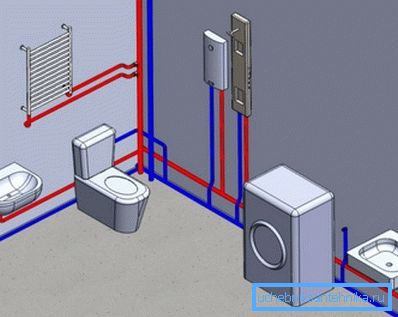

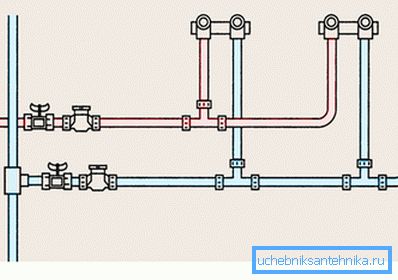

Найбільш поширеним способом розведення внутрішніх труб водопроводу є послідовна або трійникова схема. Вона відрізняється тим, що всі прилади підключені послідовно.
Зазвичай система організована так:
- Є стояк гарячої та холодної води, який підключений безпосередньо до магістралі;
- Від стояка по кожному поверху через трійник відгалужуються горизонтальні труби, або лежаки. Найчастіше застосовується нижня розводка, коли лежак знаходиться на підлозі або в стягуванні;

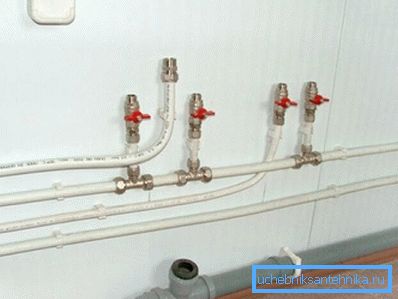

- Далі від лежака через трійники відводяться труби підводки до кожного приладу.
Зверніть увагу! При такій трубної розводки витрата будівельних матеріалів буде мінімальним. Обсяг монтажних робіт також невеликий, відповідно, вартість проекту буде нижче.
Однак є один істотний недолік: при одночасному включенні двох або більше приладів водозабору (крана на кухні і душа у ванній) тиск води помітно впаде, відповідно, в кожен прилад надійде менше рідини. Також на найвіддаленіших кранах натиск буде істотно нижче, ніж у розташованих поблизу стояка.
Ця особливість не настільки істотна для невеликих будинків або міських квартир. Однак для великих особняків і котеджів з безліччю кімнат і санвузлів цей недолік буде помітний і знизить комфорт експлуатації водопроводу.
Колекторна розводка

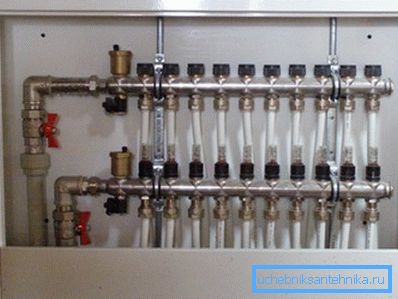

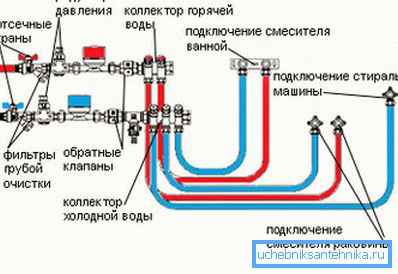

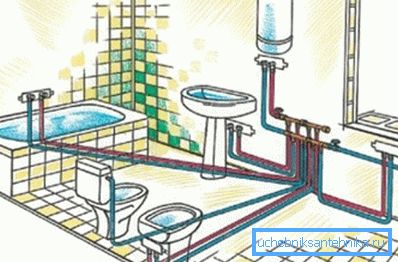

Для великих будинків і багатокімнатних квартир з декількома санвузлами частіше застосовується колекторна розводка водопровідних труб. Вона відрізняється тим, що від стояка відходить підводка до кожного сантехнічного приладу окремо.
В результаті при одночасному включенні двох або більше кранів помітного падіння тиску в системі не відбувається. У разі великого числа мешканців і значних площ приміщення ця особливість є важливою і навіть визначальною при виборі схеми водопроводу.
Ще одна перевага системи з колекторної розводкою - це можливість відключити будь-який прилад від водопостачання без припинення подачі рідини в інші точки водозабору. У разі поломок і ремонтів, а також заміни сантехніки ця особливість досить важлива.
До недоліків такої системи можна віднести наступні якості:
- Для реалізації системи потрібно на багато більшу кількість труб, фітингів та іншого обладнання;
- Роботи по будівництву системи більш складні і трудомісткі;

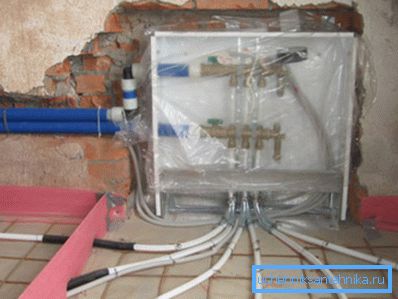

- Необхідний колекторний вузол і сантехнічний шафа. Іноді замість шафи використовують підвал або окреме приміщення;
- Схема вимагає застосування редуктора тиску.
Також можна відзначити те, що інструкція передбачає використання більш дорогих металопластикових труб. Крім того, велика кількість горизонтальних лежаків необхідно десь ховати, а це вимагає або особливої обробки, або штробления стін. Також можна заховати труби в стяжку підлоги на етапі чорнової обробки.
Зверніть увагу! Водопровід з колекторної розводкою відрізняється більш високою вартістю і складністю в спорудженні. Однак для великих будинків і котеджів кращої альтернативи немає.
висновок
Водопровідна система може бути організована різними способами. Прочитавши статтю, ви зможете визначити, що краще-колекторна або трійникова схема водопроводу, а також вибрати відповідне джерело води. Відео в цій статті допоможе вам реалізувати на практиці ваш проект водопостачання будинку.
