Спускний кран: опис і технічні особливості
Спускний кульовий кран призначений для контролю руху рідин і газів в трубопровідних конструкціях. З його допомогою ви зможете налагодити роботу і власної опалювальної системи. У даній статті ми розберемо основні пов'язані з даним елементом особливості.
загальні положення

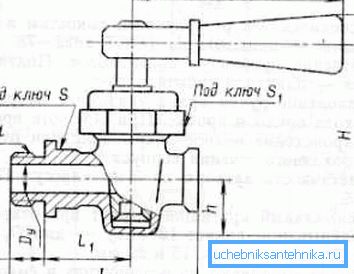

Для того щоб здійснювати коригування руху рідин і газів в самому контурі або їх випуск назовні застосовується два типи конструкцій:
| конструкція | Опис і призначення |

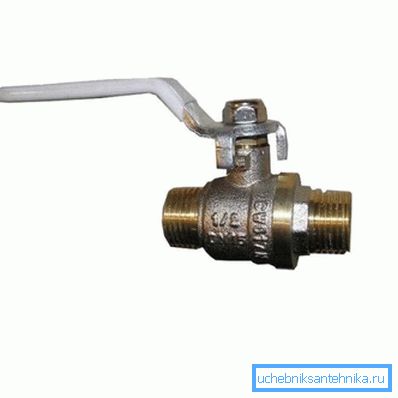

| прохідна | Монтуються безпосередньо в сам трубопровід, для чого мають два спеціальних сполучних патрубка. Призначені для здійснення ізоляції окремих ділянок системи. |
| Пробно-спускна | Оснащені лише одним з'єднувальним патрубком і встановлюються найчастіше на ємностях або резервуарах для можливості зливу заповнює їх рідини. |
побутове застосування
Отже, для чого ж кульовий кран зі спускніка використовується в побуті?

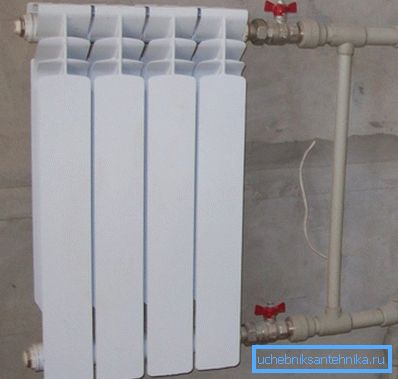

- прохідна конструкція дозволить перекрити ділянку трубопроводу на час проведення ремонтних або монтажних робіт без обов'язкового відключення всієї опалювальної системи.
- Пробно-спускна - допоможе ліквідувати утворення повітряних пробок в трубопроводі, які перешкоджають рівномірному розподілу тепла.
Порада: відмінно справляються зі своїм завданням латунні крани для спуску повітря СТД 7073В, завдяки ідеальному поєднанню ціни і якості. Вони також ще називаються кранами Маєвського.

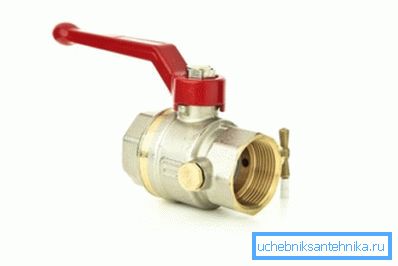

Також дуже зручно використовувати прохідні кульові крани з додатковим механізмом спуску. Їх ми і розглянемо далі більш уважно.

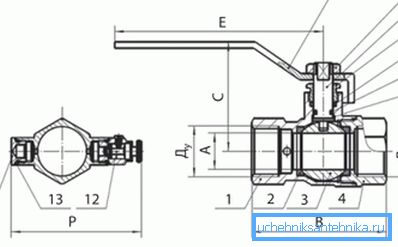

Конструкція кульового крана має спускний клапан
| Позначення на малюнку | Назва компонента | матеріал |
| 1 | корпусні частина | Латунь, покрита нікелем |
| 2 | ущільнююче кільце | Фторопласт |
| 3 | замикаючий куля | Латунь, покрита хромом |
| 4 | з'єднувальний відрізок | Латунь, покрита нікелем |
| 5 | Ущільнена верхня частина штока | Фторопласт |
| 6 | кільцеве ущільнення | Гума |
| 7 | Ущільнена нижня частина штока | Фторопласт |
| 8 | Гайка, що здійснює герметизацію | Латунь без покриття |
| 9 | шток | Латунь без покриття |
| 10 | Гайка, яка фіксує рукоять | сталь |
| 11 | рукоять | сталь |
| 12 | спускний клапан | латунь |
| 13 | ущільнюючий елемент | Фібра |
Порада: для установки спускних кранів рекомендується запрошувати професійних сантехніків, так як інструкція виконання даного процесу досить складна, і найменша помилка може призвести до розгерметизації всієї опалювальної системи.

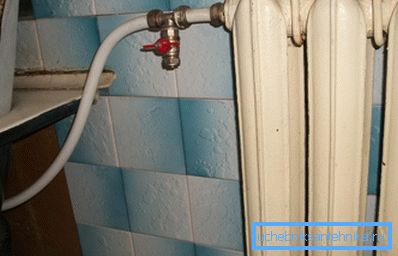

Є зразки зі шлангової насадкою. Це значно спрощує процес зливу рідини, так як за допомогою шланга потік легко направити в відро або навіть бутель.

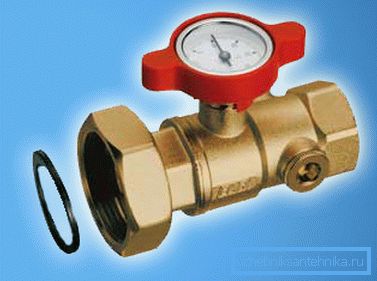

Ще одним доповненням може бути можливість установки манометра, який дозволить заміряти тиск в контурі.
Принцип роботи
Кульовий кран з спускніка функціонує наступним чином:
- Рукою повертаємо рукоятку.
- Даний рух передається через шток до запірного шару.

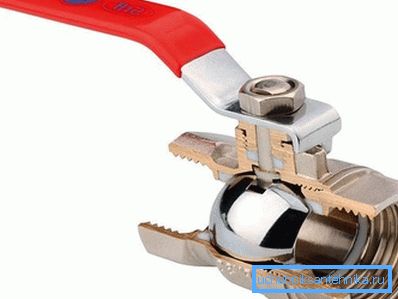

- Сталева куля має посередині наскрізний отвір і під дією штока повертається до тих пір, поки воно не співпаде з отвором вихідного патрубка.
- Клапан ж дозволяє спустити повітря, не наводячи в рух всю конструкцію.
Порада: рекомендується використовувати тільки повністю відкрите і повністю закрите положення ручки. Якщо ж відкривати куля тільки наполовину, то це призведе до швидкого зносу і поломки вироби.
Хоч ціна такого приладу і трохи вище звичайного, зате розповітрювання в такому випадку здійснюється набагато простіше. Давайте розберемо ситуацію, в яких його необхідно здійснювати:
Коли необхідно використовувати спускний клапан

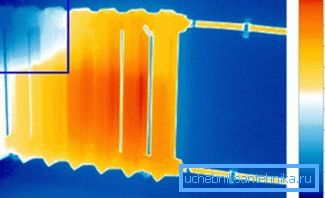

- В першу чергу після закінчення установки системи опалення. У трубах опалювальної системи обов'язково залишиться повітря, і в замкнутому контурі він нікуди не зможе подітися навіть під впливом дуже високого тиску.
- Після кожного річного періоду, на час якого опалення відключалася. Справа в тому, що в теплоносії обов'язково присутня якась кількість повітря, і за такий тривалий період відсутності циркуляції він встигає зібратися в верхніх шарах трубопроводу.
- Також поява пробки може бути спровоковано корозійними процесами, при яких утворюється досить велика кількість водню. Особливо це стосується алюмінієвих батарей опалення, у яких при тривалому контакті з теплоносієм починається описана хімічна реакція.
висновок
Якщо ви хочете мати можливість контролювати роботу своєї опалювальної системи, то необхідно забезпечити її спускним кульовим краном. Крім того, що це дозволить перекривати різні відсіки контуру, так ще й дасть можливість видалення повітряних пробок, які перешкоджають нормальній циркуляції теплоносія.
Відео в цій статті надасть вашій увазі на розгляд додаткові матеріали, що мають безпосереднє відношення до викладеної теме.Позаботьтесь про видалення повітряних пробок заздалегідь.
