Сталевий кран - простота і довговічність в одному флаконі

Сталеві крани з запірної частиною у вигляді сталевої кулі відрізняються підвищеною довговічністю і простотою конструкції. Можливість майже миттєво перекрити потік рідини або газу високо цінується не тільки в побуті, але і в промисловості - такі пристрої можна зустріти як у звичайній квартирі, так і на потужному хімпідприємстві.

Коротко про пристрій і класифікації кульових кранів

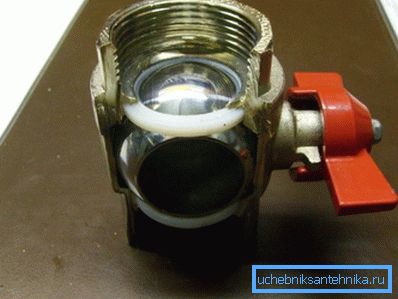

Всі кульові сталеві крани мають схожу конструкцію - запірний елемент представлений у вигляді металевої кульки зі зрізаними паралельно сегментами. По центру кулі розташоване наскрізний отвір, а регулювання потоку рідини або газу здійснюється простим поворотом рукоятки.

Зверніть увагу! Звичайний кульовий кран має всього 2 робочих положення - повністю відкритий або закритий, цим вони відрізняються від звичайних заслінок.

Що стосується класифікації, то все залежить від критерію, покладеного в основу поділу на групи.

Так, за способом кріплення можна виділити такі варіанти як:

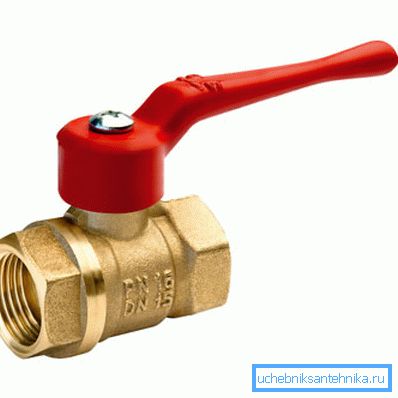

• муфтове - встановлюється як звичайна муфта для труб (з двох сторін є внутрішнє різьблення, так що труби просто вкручуються в кран). Такі сполуки особливо чутливі до якості збірки і умов експлуатації, якщо він буде піддаватися вібраціям і перепадів тиску, то краще відмовитися від муфтової моделі. Завдяки тому, що таке з'єднання відноситься до роз'ємним, подібні пристрої особливо популярні при монтажі водо- і теплопроводів;

• фланцеве з'єднання - з торців приварені диски з отворами, а з'єднання з трубами здійснюється за допомогою болтів. Сталевий кульовий фланцевий кран відрізняється дещо більшими габаритами і вагою в порівнянні з муфтовими, зате він може використовуватися в досить жорстких умовах, в промисловості, як правило, віддають перевагу саме таким пристроям;

• зварене з'єднання - можна вважати самим рідкісним типом, відноситься до класу нероз'ємних. Може використовуватися тільки в разі, коли заміна його в майбутньому точно не знадобиться. З сильних сторін можна відзначити хіба що стійкість до механічних впливів, вібрації і т. Д. - правильно виконана зварювання по міцності майже не поступається металу труби. Сталевий кульовий кран під приварення зазвичай встановлюється в місцях, де експлуатаційні умови не призведуть до його швидкої деградації, т. Е. Вологість в нормі і т. Д .;

• можливі і різні варіанти комбінацій перерахованих з'єднань. Наприклад, позначення гайка-гайка говорить про те, що з обох сторін передбачено по накидною гайці, що дозволить виконати його установку навіть в умовах дефіциту вільного місця. Можливо і інші комбінації, наприклад, штуцер-гайка і т. Д.

Можна розділити крани і за принципом дії:

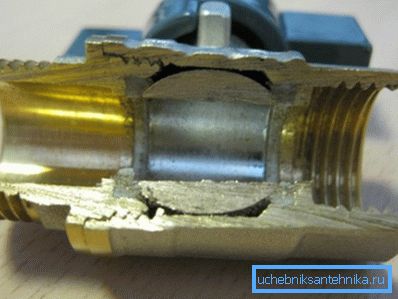

• прохідні крани забезпечують простий пропуск потоку рідини / газу без зміни його напрямку і без підмішування іншого потоку. Залежно від форми і розмірів можуть виділятися повнопрохідні пристрої (діаметр отвору дорівнює внутрішньому діаметру труби) і моделі, в яких отвір за розміром менше, ніж прохід в трубі;

• кутові пристрої - забезпечують поворот потоку на кут 90 ?;
• триходові моделі - сталевий триходовий кран може працювати і як змішувач і як роздільник потоку (його конструкція розглянута нижче).

Класифікацію можна привести і по типу ручки. Можна помітити, що крани малих розміром обладнуються компактними ручками у вигляді метелика, це пов'язано з тим, що для його закриття потрібно порівняно мале зусилля. А ось пристрої розміром побільше обладнані звичайною ручкою, це дозволяє без особливих зусиль закрити кран.

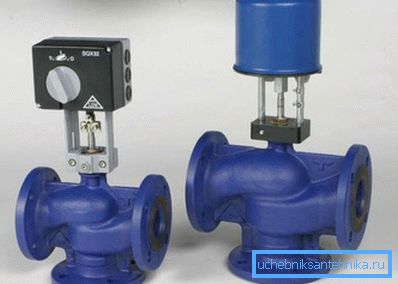

Зверніть увагу! У промисловості іноді установка великої ручки неможлива через відсутність вільного простору, в таких випадках використовується електропривод, який регулює роботу крана. Звичайно, ціна такого пристрою не відрізняється демократичністю.

Детальніше про застосування та встановлення сталевого кульового крана

Принцип роботи звичайної прохідної моделі розглядався вище, набагато більший інтерес викликають крани з 3 і великим числом патрубків, тобто 3-ходові і т.д. Такі пристрої складніше, але і можливостей надають більше в порівнянні зі звичайними кранами.

триходові клапани

Максимум, що може звичайний прохідний кран-регулювати рух потоку рідини / газу, 3-ходовий в стані розділяти або змішувати потоки.

Власне, за цим критерієм і виконується їх класифікація:

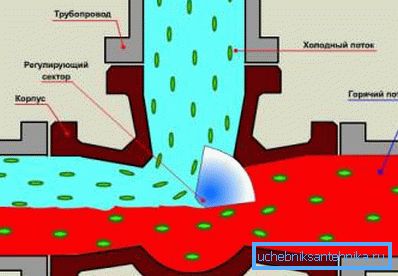

• змішувальний кран - забезпечує змішання 2 потоків рідини. Такі пристрої використовуються в якості звичайних змішувачів в квартирах. Незважаючи на більш складну внутрішню конструкцію, установка його залишається простий і виконується своїми руками;

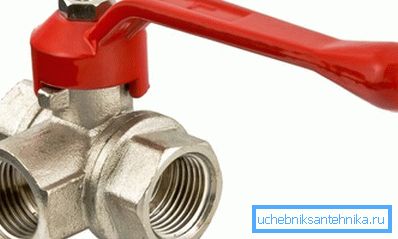

• розділові - в таких пристроях надходить потік рідини розділяється на 2. Також він може повністю перенаправляти вхідний потік в одну з підключених систем. Завдяки цьому стає можливою, наприклад, повне розділення окремих контурів в опалювальній системі, це корисно при одночасному використанні низькотемпературного і звичайного опалення в будинку.

Що стосується управління краном, то найчастіше зустрічаються моделі з ручним регулюванням. Але якщо бюджет не є обмежувачем, то цілком можна організувати і автоматичне регулювання. Все, що для цього потрібно - встановити на нього сервопривід, пов'язаний з термостатом, розміщеним в кімнаті.

Установка сталевого крана

Інструкція по установці гранично проста і залежить від типу кріплення (муфтове, фланцеве і т. Д.):

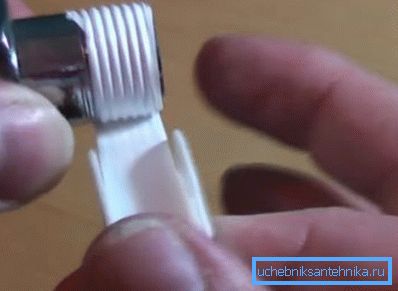

• при використанні накидної гайки досить на зовнішню різьбу на самому крані намотати ФУМ-стрічку, потім надіти на трубу прокладку, ущільнююче кільце і саму гайку. Після цього залишиться тільки накрутити гайку на різьблення на крані;

• у випадку з фланцевим кріпленням з'єднання з фланцем на трубі забезпечується високоміцними болтами, які затягуються динамометричним ключем. Між фланцем на крані і на трубі обов'язково розташовується герметизирующая прокладка, при необхідності завжди можна підтягнути болти, єдине на що потрібно звернути увагу - все болти потрібно затягувати з однаковою силою.

Підведення підсумків

Сталевий кульовий кран завдяки простоті конструкції, надійності і довговічності зайняв гідне місце не тільки в арсеналі сантехніків, а й в промисловості. Невелике вдосконалення його конструкції (триходові моделі) дозволяє вирішити практично будь-яке завдання по регулюванню струму рідини або газу по трубі.

Важливо і те, що з установкою такого пристрою впорається будь-який человек.На відео в цій статті показаний приклад використання 3-ходового крана в системі опалення.
