Свердловина ударно-канатним способом своїми руками: проста і

Ударно канатний спосіб буріння свердловин є найбільш простим. При цьому він здійснимо майже на всіх типах грунтів. Роботи можна проводити без використання важкої спецтехніки, за допомогою порівняно компактною установки.

Майже всі її елементи можна виготовити своїми силами.

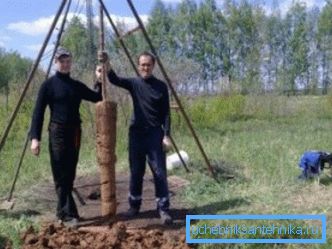

Такий метод буріння оптимальний для самостійного облаштування водяної свердловини.

особливості методу

Виходячи з вищевикладеного, дана технологія буріння є оптимальним варіантом для самостійного облаштування водяної свердловини на вашій ділянці, ціна якого невелика.

Пристрій бурильної установки

На фото конструкція бурильної установки.

Устаткування для ударного типу робіт збирається з таких елементів.

  1. Бурильний снаряд. Залежно від особливостей грунту, це може бути забивний стакан, желонка або долото.
  2. Ударна штанга.
  3. Канат або трос.
  4. Вишка з блоком і лебідкою.

Забивні склянки представляють собою головний інструмент установки.

  1. Це відрізок труби, в її низу приварюється ріжучакромка ( «ікла» або зубці) з особливо міцного металу, що має скіс всередину снаряда.
  2. Кромка дає снаряду можливість глибше входити в грунтовий пласт при наголосу.
  3. На верху забивного склянки формується ковадло. По ній вдаряє штанга.

Технологія ударно канатного буріння свердловин вимагає споруди вишки.

Оптимальний варіант - зробити її у вигляді триноги.

  1. Його можна зварити з труб. Якщо у вас немає зварювального агрегату, труби можна замінити брусами з деревини.
  2. У висоту вишка повинна бути довше бурильного снаряда. Так його можна буде піднімати повністю над рівнем землі.
  3. Вгорі треножника монтується блок. Через нього пропускається канат або трос.
  4. Найпростіше пристосування для підйому снаряда за допомогою троса - це воріт, аналогічний колодязні.

Застосування конструкції з забивних склянкою

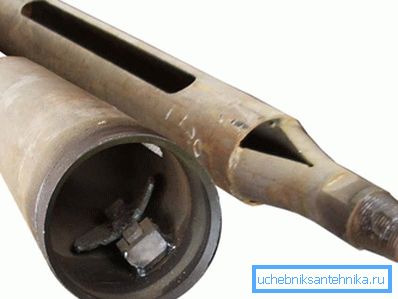

Забивні склянки.

Буріння свердловин ударно-канатним способом здійснюється так.

  1. Лебідкою забивний снаряд піднімається над забоєм, потім він різко відпускається.
  2. Стакан вдаряється об грунтовий пласт і частина його захоплює.
  3. Завдяки силі тертя, грунт утримується при підйомі в порожнині контейнера.
  4. Щоб снаряд пройшов глибше, застосовується ударна штанга. Для цього її треба підняти і відпустити. При цьому вона вдаряє по ковадлу бурильного снаряда.
  5. Коли будуть проведені кілька ударів, заповнений контейнер піднімається і очищається від вмісту.
  6. Далі бурильні роботи поновлюються.

Зверніть увагу! Ударно-канатне буріння свердловин своїми руками за допомогою забивних склянок можна здійснювати лише при роботах на порівняно м'яких і не сипучих грунтах. Частинки піску майже не пов'язані між собою. Тому сила тертя не може їх утримати в порожнині забивного склянки. Для облаштування водопостачальних об'єктів на твердих і піщаних грунтах застосовуються інші бурильні снаряди.

Використання технології на сипучих грунтах

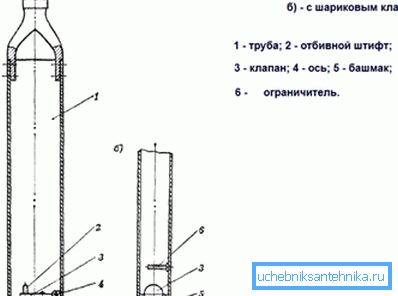

Різновиди желонок.

Для робіт на піщаних грунтах застосовуються желонки.

  1. Внизу такий снаряд має клапан. Він відкривається, коли контейнер вдаряється об породу, тим самим дає можливість частині її потрапити всередину.
  2. При підйомі желонки, під тиском захопленої грунту, клапан прикривається, що не дає вмісту прокидатися.
  3. На поверхні контейнер звільняється, далі буріння триває.

Коли ударне буріння свердловин своїми руками здійснюється на однорідному сипучому грунті або з пластами такого, то він починає засинати забій.

  1. Щоб уникнути цього, необхідно в ході робіт ствол свердловини зміцнювати обсадними трубами.
  2. На першій трубі потрібно зробити розширювальний (конусний) башмак.
  3. У процесі збільшення довжини забою, відрізки захисту під дією власної маси або завдяки акуратним ударам, опускаються зверху вниз.
  4. Перетин обсадної труби повинно бути трохи більшим діаметра бурильного снаряда. Так він буде в стовбурі рухатися вільно. Іншими словами - діаметр самого забою буде меншим, ніж перетин труб, тому частина грунту з його стінок буде ними зрізати.

Варіант з твердим грунтом

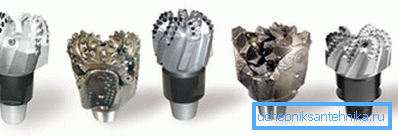

Різновиди бурових доліт.

Для робіт на твердих або кам'янистих грунтах інструкція наказує застосовувати бурове долото.

  1. Його потужні удари розколюють і дроблять твердий грунт.
  2. Отримані невеликі частинки піднімаються з дна забою желонкою.

Зверніть увагу! При роботі на твердих грунтах обсадні труби не зможуть зрізати породу зі стінок забою. Тому спільно з ними потрібно додатково застосовувати розширювач. Таке пристосування має рухливі різці.

  1. Щоб розширювач спустити на дно свердловинного стовбура, різаки його складаються, таким чином, щоб пристрій поміщалося в обсадних трубах.
  2. Коли воно виявляється нижче кінця колони, пружина приводить різаки в робочий стан. Вони зрізають грунт зі стінок стовбура, збільшуючи його перетин.
  3. Щоб без проблем пройти в процесі буріння проміжні водоносні лінзи і на твердих типах грунтів потрібно встановлювати обсадні колони. В іншому випадку грунтові води заллють забій і стануть заважати роботам.
  4. Щоб водоносну лінзу перекрити, треба, щоб нижній край колони упирався про грунтовий пласт, розташований нижче води. Далі рідина відкачується. Потім із забою за допомогою желонки прибираються частинки породи.

важливі моменти

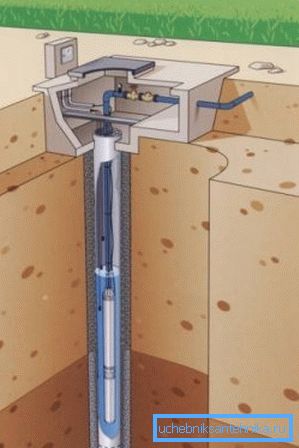

Схема облаштування свердловини за допомогою ударного методу.
  1. Перед бурінням свердловини спочатку потрібно викопати шурф, що має розміри сторін 1.5? 5 метра. Глибина його може становити до двох метрів. Ця яма потрібна для того, щоб в забій НЕ обвалюється сипучий поверхневий шар грунту. Стінки шурфу зміцнюються щитами з дощок. Далі над місцем робіт монтується вишка.
  2. Коли здійснюється ручне або пневмоударное буріння свердловин, обов'язково треба контролювати рівність забою. Його викривлення викличе утруднення установки обсадної колони або її монтаж стане зовсім неможливим.

Зверніть увагу! Чим бурильний снаряд довший, тим простіше зберігати рівність стовбура свердловини. Тому його оптимальна довжина повинна складати приблизно два метри.

  1. Трос, який застосовується при описуваному методі буріння свердловини, повинен мати великий запас міцності. Він повинен витримувати масу бурильного снаряда і ударної штанги. Крім цього, трос повинен тримати сильні навантаження на розрив при піднятті склянки або долота, забитого в породу.
  2. Крім усього іншого, при ударному способі бурових робіт виникає ймовірність того, що снаряд заклинить в забої, в результаті попадання твердого грунту між ним і стінкою обсадної колони. Виходячи з цього, перетин троса повинен становити не менше 1 сантиметра.

висновок

При використанні ударно-канатного типу бурильних робіт немає необхідності застосовувати складне і дороге обладнання, а також спеціальну техніку. З роботою при бажанні зможе впоратися будь-який власник ділянки, що має умілі руки, разом з одним-двома помічниками. Подивіться відео в цій статті, в ньому ви знайдете ще багато корисного по даній темі.
