Свердловинний оголовок - його застосування і установка

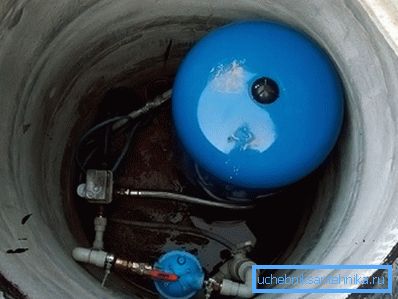

Одна з основних завдань, яке стоїть перед господарями заміських будинків і дачних ділянок - забезпечення якісної чистою водою. Найчастіше, для її вирішення вдаються до облаштування свердловини. Але, при цьому, багато власників допускають одну помилку - приділяють увагу фільтрації води знизу, а верх свердловини залишають відкритим, в кращому випадку виконують кесон або приямок.

Для повного захисту свердловини від попадання в неї сміття, цього недостатньо, тому для вирішення цієї проблеми використовують свердловинні оголовки. Саме цій деталі і присвячена ця стаття.

Навіщо потрібен оголовок

Крім захисту свердловини від попадання в неї сміття, існує ще ряд інших причин, за якими необхідно встановити оголовок:

• Він надійно герметизує свердловину;
• Збільшує дебет джерела;
• Захищає джерело від грунтових талих вод;
• Зменшує вірогідність промерзання свердловини;
• Забезпечує надійне закріплення проводки і підвішування насоса.
• Захищає вододобивающее обладнання від крадіжки.
• Спрощує перехід з труб великого діаметру на менший.

Звичайно ж, для підбору вироби і його установки, знадобиться знання конструкції свердловини і особливостей монтажу.

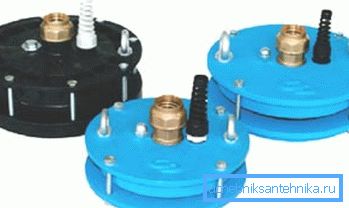

види оголовків

Матеріал для оголовків

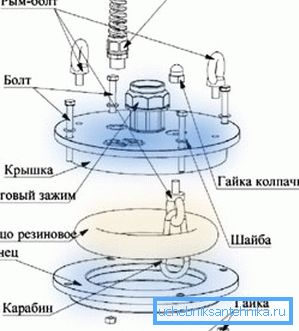

Незважаючи на те, що існують різні види оголовків, їх базова конструкція однакова, вона складається з наступних елементів:

• Гумового кільця;
• фланця;
• Кришки.

Основні відмінності різних їх видів полягає в матеріалі, з якого вони виготовлені, а також деяких додаткових опціях.

Найчастіше вони виконані з:

• стали;
• чавуну;
• Пластика.

Зверніть увагу! Для важкого підвісного обладнання, яке застосовується для глибоких свердловин, не можна використовувати пластикові вироби, так як вони витримують вагу не більше 200 кг, в той час як металеві розраховані на 500 кг. Однак для свердловин глибиною до 50 метрів цілком підходять і пластикові вироби, так як вага їх обладнання рідко перевищує 50-100 кг.

Додаткові опції

На сьогоднішній день виробники намагаються задовольнити всі потреби споживачів.

Тому, додатково виріб може мати наступні елементами:

• Рим-болтами;
• Отворами, призначеними для введення кабелю живлення, як правило, вони мають запобіжники від перегинів.
• Цанговими зажимами і спеціальними секретними болтами, що захищають свердловину від злому.

вибір оголовка

Мабуть, основною особливістю, яку необхідно враховувати при виборі вироби - це його діаметр. Дана особливість при виборі є основоположною.

На сьогоднішній день діаметр обсадних труб підбирається відповідно до глибинним насосом для свердловин, який буде здійснювати видобуток води.Цена виробу залежить, як правило, від його діаметра і матеріалу. Вартість коливається в межах 90 - 160 мм.

Якщо пристрій містить

Для простоти вибору, виробники зашифровують детальний опис проекту На його маркування.

На ринку найчастіше можна зустріти оголовки від наступних виробників:

• «Водолій»;
• «Джілекс»;
• «Merrill».

У назві цих виробів вказується маркування типу -ОС 90-110 / 25 Плібо ОС 133 - 32. Р

асшіфровивается вона наступним чином:

• ОС - абревіатура слів: «оголовок свердловинний».
• 90 - 110 або 133 - означає діаметри обсадних труб, для яких можна використовувати виріб. Відповідно, марки типу 90-110 є універсальними, розрахованими на труби різного діаметру.
• Останні цифри «40, 32 або 25» - позначають діаметр перехідників під труби водопроводу.
• Якщо в назві є літера «П» - то це означає, що оголовок виконано з пластика. Якщо букви «П» в назві немає, значить оголовок зроблений зі сталі або чавуну.

Наприклад, оголовок «Водолій» ОС 100 - 32 підходить для обсадних труб діаметром 100 мм і має перехідник під труби водопроводу діаметром 32 мм.

монтаж оголовка

Встановити даний елемент своїми руками не складе ніяких труднощів. Для цього не потрібно ніяких зварювальних робіт. Весь процес зводиться до того, щоб затиснути кільце ущільнювача між фланцем і кришкою, за рахунок чого досягається герметизація системи.

Однак, незважаючи на всю цю простоту такого монтажу, є ряд нюансів, які необхідно враховувати.

Інструкція виглядає наступним чином:

• В першу чергу, при необхідності, потрібно підрізати обсадних труб. Робити це потрібно строго перпендикулярно вертикально її осі. Якщо труба металева, то її краю треба заґрунтувати і покрити фарбою.
• Потім слід надіти на трубу фланець і гумове кільце ущільнювача. Треба відзначити, що гумове кільце надягає з деяким зусиллям.
• Після цього необхідно закріпити трос насоса на карабіні, розташованому під кришкою. На цьому ж етапі слід завести в вступне отвір кабель живлення, розташоване в кришці. При цьому зажим необхідно опустити таким чином, щоб в ньому міг вільно пересуватися кабель.
• Далі треба закріпити до тросу насос і опустити його в свердловину.
• Після того, як насос досягне необхідної глибину, треба і акуратно встановити кришку свердловинного оголовка. Після цього треба підтягнути гумове кільце до кришки і піджати його знизу фланцем. При цьому слід звернути увагу, щоб отвори для болтів розташовувалися один навпроти одного.
• Потім в отвори вставляються болти і затягуються гайки.
• На завершення роботи, зі свердловини потрібно витягнути провисаючий кабель і підключити труби до перехідника. На цьому робота з монтажу завершена.

Порада! Якщо з насадженням кільця на трубу виникнуть складності, то трубу можна змастити машинним маслом.

висновок

Незважаючи на те, що оголовки відносно недавно з'явилися на ринку, вони є важливим елементом, без якого неможливо якісно облаштувати свердловину. Крім того, після його установки ви можете не турбуватися про збереження обладнання.

Додаткову інформацію з даної теми можна отримати з відео в цій статті.
