Свердловинний погружной насос особливості вибору та

Поряд з насосами поверхневого дії, є заглибні свердловинні насоси. Які особливості вибору цього обладнання, і які особливості його експлуатації? Напевно, відповідь на ці питання зацікавить власників заміських будинків і дачних ділянок, які не мають доступу до централізованого водопостачання.

Незважаючи на те, що ціна заглибних насосів висока, вони повністю виправдовують засоби, інвестовані в їх придбання. Таке обладнання дозволяє здійснювати забір води з великих глибин в порівнянні з насосними установками інших модифікацій. Глибина, з якою можна викачувати воду може досягати 300 метрів.

Втім, таке обладнання має істотний недолік-це складність технічного обслуговування і невисока ремонтопридатність.

конструкційні особливості

Насос свердловини погружного типу відрізняється наявністю міцного герметичного корпусу, який необхідний для захисту механізму від корозії.

Дане обладнання підрозділяється на дві основні групи: вібраційний і погружной відцентровий свердловинний насос.

• Вібраційні установки нагнітають воду за рахунок вироблених з певною амплітудою вібрацій. З цієї причини таке обладнання доцільно розміщувати на значній відстані від піщаного дна.

Це пояснюється тим, що вплив вібрацій на внутрішні поверхні свердловини призведе до замутнена і забруднення води зваженими частинками грунту. У підсумку доведеться інвестувати додаткові кошти в багатоетапну очищення видобутої води зі свердловини.

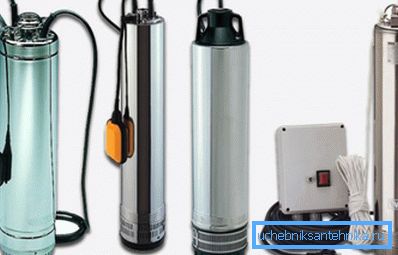

• Погружной відцентровий свердловинний насос нагнітає воду за допомогою обертання колеса, обладнаного лопатями. Колесо розташоване у внутрішньому обсязі пристрою.

У процесі обертання лопатей створюється відцентрова сила, яка з силою відкидає на стінки насоса воду. В результаті вода під тиском надходить на вихід пристрою.

Класифікація відповідно до сфери призначення

Занурювальні насоси, в залежності від конструкційних особливостей, можуть застосовуватися для виконання самих різних завдань.

З обладнання, представленого на ринку, можна виділити наступні категорії заглибних насосів: колодязні або водяні, свердловини, дренажні і фекальні.

• Водяні або як їх ще називають колодязні насоси погружного типу - це пристрої, адаптовані для перекачування води без істотних домішок зважених твердих абразивних частинок.

Вода не повинна містити таких домішок як пісок, мул, водорості і т.д. Тому робоча частина обладнання повинна розташовуватися не менше ніж в метрі від дна водозабірного колодязя. Такі установки з однаковим успіхом придатні для закачування питної або технічної води.

Сучасний колодязний насос - це широкий спектр модифікацій, пристосованих для роботи, як при повному, так і при частковому зануренні. Така універсальність досягається за рахунок нижнього розташування водозабірного отвору.

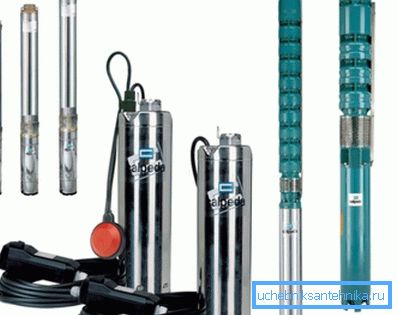

• Свердловинні заглибні насоси використовуються для подачі води з глибини до 300 метрів. Устаткування даного типу адаптовано для перекачування водного середовища з підвищеним рівнем мінералізації.

Наприклад, завдяки деяким конструктивним рішенням, установки перекачують воду з зваженими частинками вапна і піску без негативних наслідків для працездатності.

Устаткування даного типу занурюється в свердловини обмеженого діаметра. Дана властивість пояснює специфічну форму насосів, всі вони довгасті циліндричної форми.

Незважаючи на форму і компактні габарити, дані пристрої характеризуються високою потужністю, якої достатньо для обеспеченіяводой, як невеликого заміського будинку, так і комплексу з декількох житлових господарств.

Важливою перевагою свердловинних насосів є те, що вода не тільки перекачується, а й одночасно охолоджує двигун. У підсумку, ресурс двигуна збільшується в рази. Поплавковий вимикач, яким оснащений насос, забезпечує автоматичне відключення пристрою, якщо відбувається різке падіння рівня води.

Єдиним недоліком даних пристроїв є складність монтажу і ремонту, а також висока вартість.

• Дренажний насос погружного типу може використовуватися для перекачування стічних і талих вод з середньою величиною суспендованих твердих частинок. Насос з однаковим успіхом переганяє рідку середу з великою кількістю піску, водоростей і дрібного сміття, який проходить через решітки дренажних приймачів.

Устаткування даного типу дозволяє качати воду з канави для подальшої поливання городу. Крім того, за допомогою даної установки можна викачати воду, що скупчилася в підвалі або льосі. При необхідності, даний тип заглибних насосів можна застосувати для відкачування води з відкритих водойм і для заміни води в басейні.

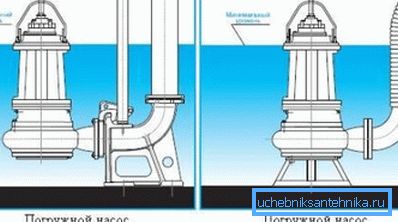

• Фекальні заглибні насоси - це окрема категорія обладнання, пристосована для транспортування каналізаційних вод. Такі установки здатні працювати з найбільшими твердими забрудненнями.

Для того щоб пропускати більші забруднення, фекальний насос, на відміну від дренажного аналога, обладнується не фільтрується, а подрібнювачем у вигляді ріжучої насадки.

Такий тип обладнання є оптимальним рішенням тоді, коли відсутня можливість облаштувати ефективну систему самотечного відведення каналізаційних вод. Перевагою фекальних заглибних насосів є те, що їх не потрібно регулярно отримувати від ями, так як вони довгий час працюють без необхідності в обслуговуванні.

Особливості вибору насосу

Інструкція вибору побутового насоса погружного типу не являє собою нічого складного, просто доведеться звернути увагу на ряд чинників.

• Продуктивність і граничний натиск, який може забезпечити обладнання - це параметри, які заслуговують на особливу увагу. Незалежно від того, для яких цілей ви вибираєте насос, потрібно зіставити його потужність і продуктивність з параметрами перекачування рідкого середовища. Для того щоб розрахувати продуктивність, необхідно визначити максимальне споживання. За СНиП, споживання води на добу на людину становить від 150 до 200 літрів. У той же час для поливу квадратного метра дачної ділянки необхідно до 6 літрів води щодоби. Розрахувати натиск, можна з огляду на висоту підйому води і довжину горизонтальної шляху її проходження.
• Ціна - не менш важливий параметр при виборі побутового обладнання. Вартість придбання повинна бути мотивована якістю збірки, продуктивністю, економічністю і наявністю гарантійного обслуговування.
• Рівень автоматізаціі- це та характеристика, яка забезпечить експлуатаційний комфорт при повсякденному використанні насоса.
• Марка виробника-це, зрозуміло, не найважливіший фактор при виборі заглибних насосів, але саме цей критерій формує вартість обладнання.

Короткий огляд найбільших виробників погружних насосів

• Під торговою маркою Awelco представлені високотехнологічні і одночасно надійні італійські глибинні насоси водяного і свердловинного типу. Незважаючи на закордонне виробництво і висока якість збірки, установки від цього виробника відрізняються доступною вартістю. На світовому ринку продукція компанії успішно реалізується протягом 20 з гаком років.
• Німецька компанія Al-co виробляє насосне обладнання більше 70 років і сьогодні ці пристрої доступні на території пострадянського простору. Серед широкого спектру насосів цієї марки можна підібрати той варіант, який в максимальному ступені підійде для потреб вашого заміського будинку або дачної ділянки.
• Мабуть, найвідоміший і найпопулярніший виробник занурених насосів - це данська компанія Grundfos. Під цією маркою виробляються якісні і надійні апарати. Компанія виготовляє весь спектр погружного насосного обладнання і надає користувачам найбільш якісну технічну підтримку.
• Німецька компанія Wilo - ще один виробник свердловинних насосів, продукція якого набуває все більшої популярності в країнах СНД. Устаткування марки відрізняється надійністю в поєднанні з економічним енергоспоживанням.
• Компанія «Джілекс» - це великий російський виробник занурених насосів. Продукція бренду реалізується на вітчизняному ринку вже більше 20 років. Слід зазначити, що останні розробки, незважаючи на прийнятну ціну, мало в чому поступаються закордонним аналогам.

Монтаж свердловинного насоса

Після того як обладнання, відповідне параметрам свердловини і вашим можливостям, вибрано, саме час приступити до монтажу.

Важливо: Занурювальні насоси, сертифіковані для продажу та експлуатації на території РФ, комплектуються керівництвом користувача, де детально розписані вимоги, що пред'являються до установки.

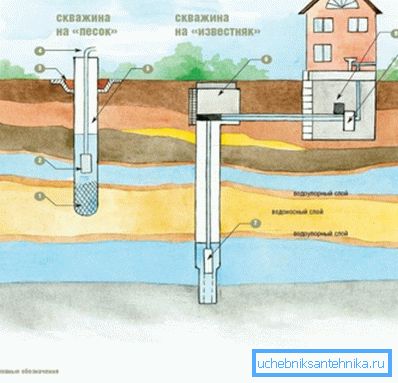

До проведення установки необхідно прокласти водогін від будинку до кесона. Прокладка водопроводу для всесезонной експлуатації повинна проводитися з урахуванням глибини промерзання грунту. Таким чином, труба повинна залягати не вище, ніж на півтораметрової глибині.

Перед тим як приступати до установки свердловинного насоса, ретельно очищаємо свердловину, проводимо її прокачування, використовуючи ерліфт. Потім відкачуємо воду до тих пір, поки свердловина не буде повністю очищена від забруднень.

Як вже було сказано, пристрій занурюється в свердловину нижче поверхні води, але на відстані не менше метра до дна. Відстань до дна необхідно для того, щоб при закачуванні разом з водою не піднімати на поверхню осадовий грунт, пісок і мул.

З насосом в свердловину опускається експлуатаційна пластикова труба, необхідна для підйому води, силовий кабель і страхувальний трос. По захищеному силового кабелю до двигуна насоса надходить харчування.

Важливо: При виході з ладу насосу, насамперед на предмет пошкодження перевіряється оболонка кабелю.

Страхувальний трос кріпиться на оголовке свердловини і утримує всю конструкцію в підвішеному стані. Труба, по якій проводиться закачування води, підводиться безпосередньо в будинок або до накопичувальної ємності.

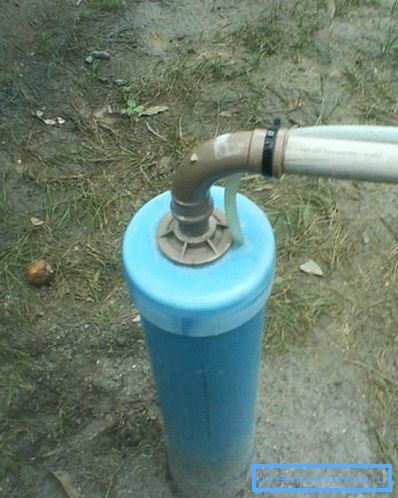

Важливим конструкційним елементом є оголовок, застосовуваний для герметизації верхньої частини свердловини. Саме в оголовке передбачені римболти і наскрізні отвори для Тороса, кабелю і труби.

В ході монтажних робіт потрібно передбачити пристрій зворотного клапана, щоб захистити працюючу систему від руйнівного впливу гідроударів. Якщо виробник в обладнанні не передбачив наявність зворотного клапана, уникнути зворотного напору води можна встановивши клапан після монтажу насоса.

Закінчивши підготовчі роботи необхідно відрегулювати своїми руками тиск в напірному баку. Розрахункова величина тиску повинна становити не менше 0,9 одиниць від показників тиску при включенні.

Після монтажу зворотного клапана, насос можна опустити в свердловину і приступити до установки пускозахисна пристрою. Схема підключення погружного насоса свердловини для кожного окремо взятого пристрою може мати свої відмінні риси. Тому монтажні роботи необхідно координувати відповідно до інструкції.

Незалежно від того, які параметри обраного насоса, встановлюючи це обладнання, необхідно вивірити точку роботи в різних режимах. Крім того, знадобляться вимірювання розрахункової витрати подачі води. Цей параметр визначається відповідно до швидкості заповнення обсягу. Створюваний тиск вимірюється манометром, а споживання струму можна виміряти спеціальними струмовими щипцями.

У тому випадку, якщо параметри роботи свердловинного насоса перевищені в порівнянні з номінальними характеристиками зазначеними виробником, на виході зі свердловини потрібно прикрити засувку насоса. В результаті створиться опір, достатню для того щоб правильно встановити робочу точку.

Важливо: Встановлюючи свердловинний насос, необхідно оснастити його пускателем із захистом і налаштувати його відповідно до розрахункового значенням струму.

висновок

Встановити погружной насос в свердловину не так складно як може здатися. Головне в точності дотримати рекомендації виробника і правильно вибрати насосне обладнання. Для того щоб монтажні роботи були менш складними, подивіться відео в цій статті.
