Свердловинний рівнемір: види і технічні характеристики

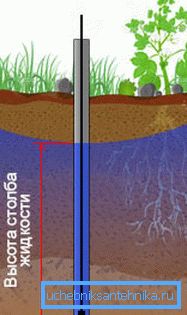

Принцип буріння водоносних свердловин полягає в поглибленні в землю на певну відстань в пошуках рідини. При цьому досить часто виникає потреба в точному визначенні глибини до рівня з водою.

Саме для цих випадків і був придуманий свердловинний рівнемір, що дозволяє впоратися з цим завданням.

Види вимірювальних приладів для даних робіт

Для початку необхідно зазначити, що існує дуже багато способів визначення глибини свердловини до рівня води. Вони бувають досить простими і не вимагають спеціального обладнання, хоча зустрічаються і такі, яким навіть необхідний комп'ютер.

Тому визначатися зі способом виміру слід відповідно потребами конкретної конструкції і її технологічних особливостей.

найпростіший спосіб

• Досить часто на дачах або на земельних ділянках встановлюють найпростіші типи свердловин виготовлених за принципом абиссинских колодязів. При цьому вода з таких конструкцій не завжди йде самопливом, що викликає необхідність в творі контролю її появи в трубі.
• Варто зазначити, що такі свердловини є бюджетними і часто робляться з бажанням зекономити. З огляду на це, у господаря такої конструкції не завжди знайдуться додаткові кошти на придбання рівнеміра, ціна якого зазвичай сильно завищена з урахування специфіки використання.

• У таких випадках майстра справляються з цим завданням за допомогою звичайної мотузки, до якої прив'язують вантаж.
• Її опускають в трубу, занурюючи до самої голки.
• Потім мотузку піднімають назад і перевіряють на наявність мокрого сліду. Там де він починається, і буде розташовуватися верхній край водоносного шару.
• Після цього мотузку вимірюють і отримують необхідні дані.

• Варто зазначити, що така система має масу недоліків і її не можна назвати досконалою або точною. Однак визначити приблизну глибину до рівня залягання води вона може.

Порада! Якщо найняті працівники або співробітники компанії, з якою укладено договір на буріння свердловини, користуються таким методом, то відразу варто переглянути умови оплати, оскільки це говорить про низький рівень професіоналізму. При цьому не варто думати, що наявність хорошого рівнеміра говорить про високу майстерність.

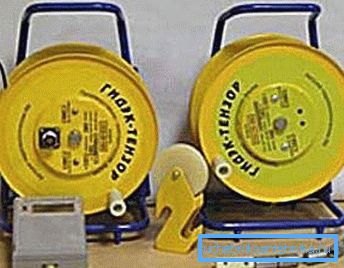

лебедочного пристрій

• Дані агрегати досить прості і надійні. Вони не вимагають спеціальних навичок для свого використання і можуть застосовуватися робочими відразу після прочитання інструкції.

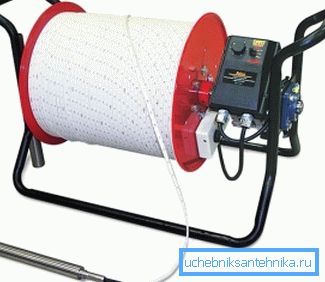

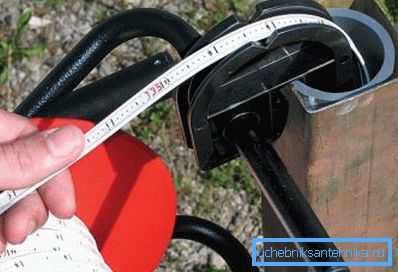

• Принцип їх дії полягає в тому, що в якості лебідки використовується спеціальний шнур, на якому встановлена ​​маркувальна полоса із зазначенням метражу.
• Також до нього прикріплені дроти, з'єднані з датчиком на кінці. Варто відзначити, що сам контрольний апарат виглядає у вигляді двох оголених контактів, розташованих один від одного на певній відстані.

• На самій котушці лебідки кріплять джерело живлення, в якості якого можна використовувати звичайну батарейку типу Крона.
• Вона з'єднується в один ланцюг з датчиком і джерелом створення світло шумових сигналів. В їх ролі можуть бути лампочки і зумер.
• Необхідно відзначити, що подібну систему цілком можна зібрати своїми руками. Для цього достатньо мати знання з фізики на рівні 8 класу.

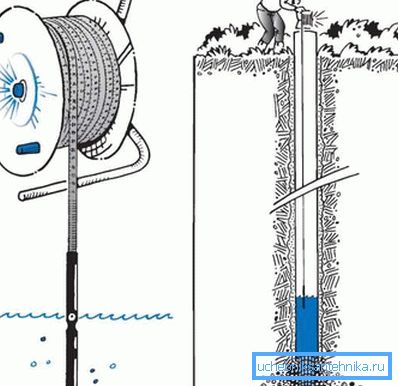

• Принцип дії у цього приладу заснований на тому, що при опусканні датчика на тросу в свердловину, він на певній ділянці зануриться в воду. В результаті цього його контакти замкнуться, і нагорі пролунає сигнал. При цьому користувач повинен звернути увагу на маркерну стрічку з відмітками, на якій і буде вказана глибина до водоносного шару.

• Головним достоїнством такої системи є її простота.
• Також варто відзначити, що контакти датчика розташовані на такому рівні, щоб не реагувати на підвищену вологість, а спрацьовувати тільки в безпосередньому контакті з рідиною.
• Подібний рівнемір для свердловин часто використовується в побутових цілях. Однак деякі компанії, які надають послуги з буріння, активно застосовують його в якості первинного або додаткового контролю.

• Простота приладу виключає виникнення помилок в свідченнях, і вона практично повністю виключає фактор некомпетентності обслуговуючого персоналу.

Порада! Якщо є можливість виготовити такий пристрій самостійно, то варто їй скористатися. Заводські вироби мають велику вартість і не завжди відповідають вимогам деяких майстрів.

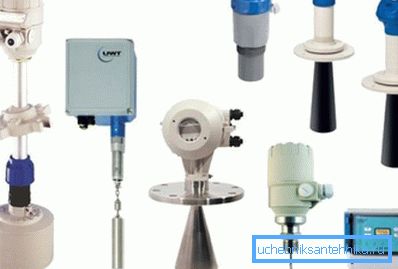

ультразвукові прилади

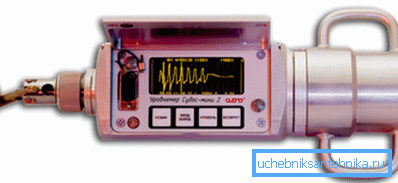

• Дані пристрої можна назвати одними з найдорожчих. Справа в тому, що для їх використання може знадобитися комп'ютер або ж його аналог поставляється в комплекті.
• Варто зазначити, що визначити рівень залягання водоносного шару, використовуючи рівнеміри для свердловин подібного типу, дії може тільки фахівець минулий відповідне навчання.

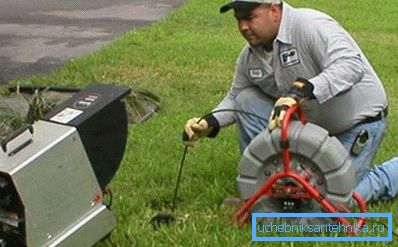

• Більшість даних систем мають цілий ряд додаткових функцій. Найголовнішою, з яких є можливість виявлення пошкоджень в колоні або трубі, і визначити конкретну глибину цього дефекту.

• З огляду на подібні здібності такі системи, активно використовують при розконсервації свердловин.
• Також вони знайшли широке застосування при бурінні на рівні артезіанського шару, оскільки можуть здійснювати контроль на великій глибині.
• Одним з переваг, яким володіють подібні свердловини рівнеміри, є те, що для їх роботи не обов'язково проводити глибинне занурення. Досить встановити датчик на початку свердловини, а всю іншу роботу виконає ультразвукове випромінювання. Хвиля відіб'ється від води і потрапить на індикатор, який і передасть отримані дані в розрахунковий модуль.

• Там буде проведений детальний аналіз швидкості хвиль і часу на їх відображення, в результаті чого і буде сформований висновок.
• Окрему увагу варто приділити тому, що прилади подібного типу дії дозволяють здійснювати дистанційний контроль. Для цього в них встановлюють відповідність модулі зв'язку, що дозволяють дають можливість підтримувати контакт між розрахунковим модулем і датчиком на відстані.
• З огляду на всі особливості подібних пристроїв, вони застосовуються в основному при глибинному бурінні свердловин або в промислових масштабах.

• Також необхідно відзначити, що існую і спрощені версії даних агрегатів здатні тільки визначати відстань до рідини. Типова інструкція по їх експлуатації стверджує, що вони мають стандартні настройки і здатні працювати при наявності певних умов. Це сильно ускладнює використання таких рівнемірів, змушуючи майстрів використовувати конструкції простого типу.
• Слід сказати про те, що всі дані по рівню води в свердловині заносяться в її сертифікат. Тому при наступних вимірах, якщо він зміниться, то в документацію необхідно внести поправки. З огляду на це, для проведення подібних операцій варто залучати сертифікованих фахівців, висновок яких стане підставу для коригування.

Порада! Купувати подібний агрегат варто тільки в тих випадках, коли виникає необхідність в постійному контролі свердловини. В іншому випадку це призведе до великих і невиправданих витрат.

висновок

Переглянувши відео в цій статті можна в подробицях вивчити рівнеміри різних видів і ознайомитися з їх використанням. При цьому грунтуючись на тексті, представленому вище, слід прийти до висновку про те, що ні найпростіші, ні найскладніші системи контролю не можуть об'єднати в собі дві головні якості. Доступність і практичність в цьому поєднує в собі тільки лебідочний вид конструкції.
