Кожному, хто планує самостійно монтувати систему водопостачання, варто вивчити стандартні розміри водопровідних труб, представлених на ринку. Ця інформація буде дуже корисною, адже лише знаючи перетину і діаметри деталей, які застосовуються в роботі, ми зможемо підібрати відповідні фітинги і перехідники, а також облаштувати підключення до побутової техніки.
Нижче ми наведемо загальну інформацію про трубних розмірах, а також надамо довідкові дані, які полегшать вам підбір обладнання на етапі проектування.
Основні параметри
Ключові розміри
Для прокладки систем гарячого і холодного водопостачання сьогодні використовуються труби з самих різних матеріалів.
Якщо ви плануєте виконувати монтаж своїми руками, то, швидше за все, будете застосовувати такі різновиди:
- Сталеві.
- Мідні.
- Поліетиленові.
- Поліпропіленові.
- Металопластикові.
Незважаючи на те, що асортимент виробів з кожної категорії досить широкий, а перетину в основному стандартизовані, певні відмінності все ж присутні. Ось чому при покупці матеріалів для прокладання водопроводу в приватному будинку потрібно звертати увагу на функціональні параметри виробів.
Габарити водопровідних труб визначаються такими значеннями:
- Dn - номінальний діаметр.
- Dу - умовний прохід (внутрішній перетин, виражене в міліметрах).
- Товщина стінки (чим більше - тим міцніше конструкція, і тим вище буде витримується нею тиск).
- Зовнішній діаметр.
Зверніть увагу! Величина зовнішнього діаметра дуже важлива тоді, коли ми плануємо прихований монтаж водопроводу і готуємо штроби для закладки контурів. В інших випадках краще оперувати поняттям «умовний прохід».
Дюйми і міліметри

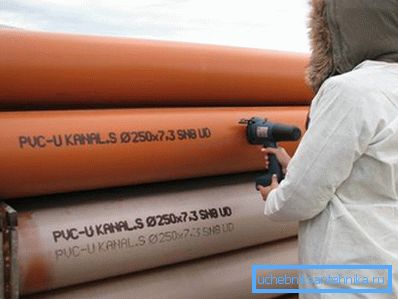

Дуже часто виробники вказують розміри водопровідних труб в дюймах - і міліметр в більшу або меншу сторону може стати причиною недостатньо герметичного з'єднання:
- При стикуванні виробів з одного матеріалу такі ситуації виникають рідко, а ось при заміні, наприклад, сталевих конструкцій пластиковими або мідними можна потрапити в неприємну ситуацію.

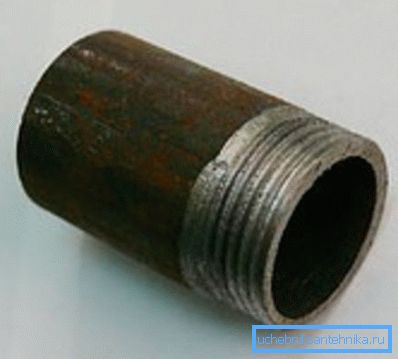

- Вся справа в тому, що дюйми використовуються для маркування різьблення, яка нарізається на зовнішній поверхні. А оскільки товщина стінки у різних моделей може відрізнятися, виникає ризик помилки.
Порада! Щоб не плутатися, краще орієнтуватися не на зовнішній діаметр вироби, а на величину D у - саме вона і співвідноситься з дюймової маркуванням.
Найбільш ходові розміри водопровідних труб в мм і дюймах наводяться в таблиці нижче:
| Різьба, в дюймах | Умовний прохід, в міліметрах |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88,5 |
| 4 | 114 |
Що стосується практичного використання, то орієнтуються зазвичай на такі дані:

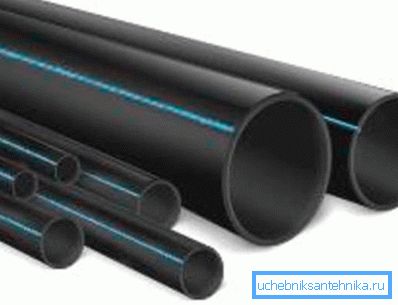

- Для прокладки внутрішніх водопроводів інструкція рекомендує застосовувати труби перетином від 3/4 дюйма до 1 1/2 дюйма в залежності від необхідної пропускної спроможності.
- Більш товсті вироби зазвичай використовуються для прокладки стояків і облаштування водонесущих магістралей.
габаритні розміри
метал
До недавнього часу найпоширенішою різновидом деталей для прокладання водопроводу були сталеві вироби.
У маркуванні таких елементів зазвичай вказуються два параметри:
- Зовнішній діаметр.
- Товщина стінки.
Щоб дізнатися внутрішній перетин досить від величини діаметра відняти дві товщини стінки (в міліметрах).
Найбільш затребуваний сортамент сталевих конструкцій наводиться нижче:
| Зовнішній діаметр | умовний прохід | Товщина стінки | ||
| легкі | стандартні | посилені | ||
| 10 | 17 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48 | 3,0 | 3,5 | 4,0 |

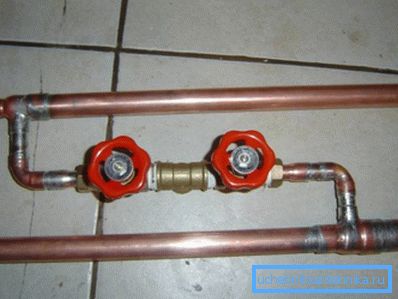

Незважаючи на те, що ціна у матеріалу не відрізняється демократичністю, в ряді випадків для водопостачання використовуються контури з міді. Їх габарити дещо відрізняються від сталевих виробів:
| Маркування в дюймах | умовний прохід | Зовнішній діаметр |
| 5/8 | 10 | 14 - 15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |

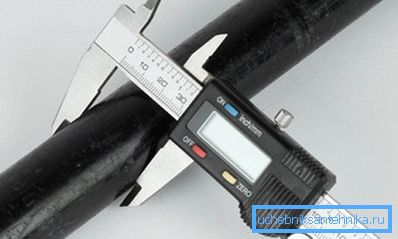

Порада! Вибираючи металеві елементи для монтажу водопроводу, варто поміряти габарити кількох виробів з купується партії за допомогою штангенциркуля. Так точність визначення буде куди вище!
пластик

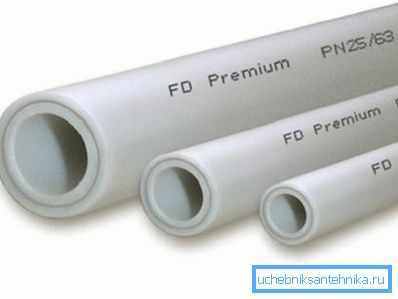

Розміри пластикових труб для водопроводу, широко застосовуваних сьогодні в якості альтернативи контурам з металу, також дуже різні. При цьому багато виробників поліпропіленових, поліетиленових та металопластикових деталей використовують власні розмірні сітки, тому в межах однієї системи бажано застосовувати конструкції однієї марки.
Звичайно, розбіжності, якщо вони і виникнуть, будуть незначними, але для недосвідченого майстра і вони можуть представляти утруднення.

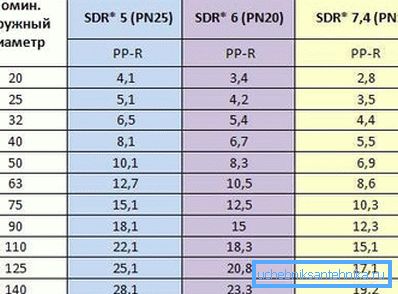

Таблиця розмірів пластикових труб для водопроводу (поліпропілен різної щільності) містить інформацію по найбільш затребуваним моделям. Всі розміри наводяться в міліметрах:
| Зовнішній діаметр | PN30 | PN20 | PN10 | |||
| Товщина стінки | внутрішній перетин | Товщина стінки | внутрішній перетин | Товщина стінки | внутрішній перетин | |
| 16 | - | - | 2,7 | 10,6 | - | - |
| 20 | 3,4 | 13,2 | 3,4 | 13,2 | 1,9 | 16,2 |
| 25 | 4,2 | 16,6 | 4,2 | 16,6 | 2,3 | 20,4 |
| 32 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 | 26,0 |
| 40 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 | 32,6 |
| 50 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 | 40,8 |
| 63 | 5,8 | 42,0 | 10,5 | 42,0 | 5,8 | 51,5 |
| 75 | 6,9 | 50,0 | 12,5 | 50,0 | 6,9 | 61,2 |
Звичайно, при прокладці комунікацій можуть використовуватися і інші розміри пластикових водопровідних труб. Однак для вирішення більшості завдань, які виникають при виконанні звичайного ремонту, інформації, зазначеної в таблиці, буде цілком достатньо.
висновок
Розміри труб для водопроводу повинні дотримуватися якомога точніше. Навіть при відхиленні в частку дюйма герметичне з'єднання двох ділянок мережі або підключення фитинга буде практично неможливим, а значить, і надійність всієї системи буде поставлена під загрозу (див.також статтю Яка глибина прокладки водопровідних труб є оптимальною).
Більш детально вивчити габарити і маркування ви зможете, прочитавши нормативні документи і переглянувши відео в цій статті.
