Типовий проект каналізаційного колодязя для автономної

Ефективно працює каналізаційна система стане запорукою комфортного перебування в приватному будинку. Прокладання каналізаційного колодязя - одним з основних етапів у її устрій. При цьому його конструкція досить проста, що вважається головним аргументом для самостійного зведення.

Провівши монтаж своїми руками ви істотно зменшите витрати на облаштування домашньої каналізації і будете напевно знати якість результату. Крім того, ви зможете придбати нові корисні навички, які ще не раз вам знадобляться.

процес

Найкраще почати роботу з детальною розробки загального плану всієї системи каналізації для будинку. За основу можна взяти типовий проект, так як такі каналізаційні колодязі без проблем працюють багато років.

Складена попередня схема, розроблений проект, а також кошторис дають можливість значно зменшити трудовитрати, зберегти час і скоротити фінансові вкладення. І нехай ви візьмете будматеріали з 20% -им запасом, при строгому дотриманні кошторису ви все одно опинитеся в хорошій вигоді.

З чого складається план каналізаційного колодязя

Даний етап включає в себе наступні пункти:

1. Вибір місця під майбутній колодязь. Тут стане в нагоді типовий проект, так як такі споруди, як правило, розташовані нижче рівня головного будови на ділянці. В цьому випадку процес влаштування колодязя і прокладка труб, які забезпечують ефективний слив, полегшується.
2. Визначте місце, де буде з дому виходити каналізаційна труба. Навряд чи вам захочеться копати траншею по периметру будівлі, тому слід вибрати найкоротший шлях від будинку до каналізаційного колодязя.
3. Намалюйте для наочності схему, з дотриманням масштабу. Ця стадія дає можливість визначити необхідний метраж труб, кількість фітингів і з'єднань, а також умови, в яких буде прокладатися трубопровід. До останніх відносять склад грунту, глибину траншеї для каналізаційної труби, наявність можливих перешкод.

По завершенню підготовчих робіт, ми отримаємо детальний план. Однак перед тим як почати його реалізовувати, необхідно розібратися, який типовий проект каналізаційних колодязів з існуючих вам краще звести.

види

Існує кілька різновидів подібних споруд. Хоча цю класифікацію можна приймати багато в чому умовною. Найчастіше зустрічаються комбіновані варіанти, типовий проект яких дозволяє їм виконувати декількох функцій одночасно.

Фахівці поділяють каналізаційні колодязі на:

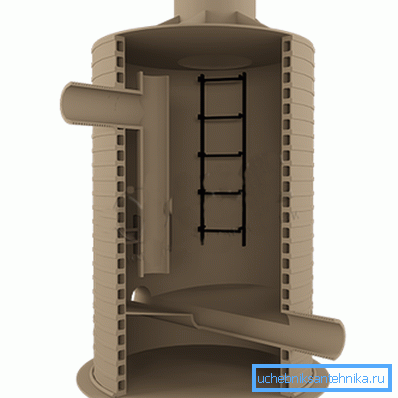

• перепадні, які облаштовують тоді, коли характеристика ділянки не дає можливості здійснити прокладку трубопроводу з певним ухилом;
• оглядові, що використовуються для забезпечення ремонту і профілактики каналізаційної системи, а також для доступу в неї при проведенні очисних робіт. Тому, коли трубопровід зовнішньої каналізації дуже довгий або має звивисту конфігурацію, вам не обійтися без оглядових колодязів.

Порада: влаштовуйте перший оглядовий колодязь не далі, ніж 12 м від місця виходу каналізаційної труби з будинку, потім відстань може бути і 15 м. Крім того, не ставте його ближче 3 м від фундаменту будівлі.

• поворотні, що виконують функцію оглядових, але їх влаштовують в точках, де каналізація повертає на 90 ?. Ці ділянки трубопроводу вважаються найбільш проблемними, так як тут великий ризик утворення засмічень, так що обов'язково забезпечте до них доступ;
• фільтраційні і накопичувальні колодязі необхідні для очищення стічних вод, які потім після фільтрації відводять в грунт. Вони можуть бути частиною септика.

Якою бути тип колодязя ви не вибрали, його пристрій має майже однакову схему для кожного різновиду.

У нього входить:

• робоча камера;
• горловина, яка виходить на поверхню.

Остання зазвичай має захисний люк, який дозволяє потрапити в камеру колодязя.

Виготовлення зливного колодязя

Це найпростіший з усіх варіантів, складається з резервуара, де накопичуються стічні води, і відбувається їх попередня очистка:

1. Часткове розкладання накопичених стоків відбувається під дією анаеробних бактерій, завдяки чому з токсичною органіки виходить вода, газ і інертний мул.
2. СНиП вимагає, щоб він був розташований не ближче, ніж в 5 м від фундаменту будівлі. Важливо також видалити його на максимальну відстань від колодязя, свердловини та інших джерел питної води. На піщаних і супіщаних грунтах відстань становить 50 м, на важких і середніх суглинках, а також на грунтах з переважанням глини - до 25 м.
3. Дно колодязя спочатку засипається шаром щебеню на висоту 200-300 мм, а потім воно повинно бути залито бетоном, щоб не відбувалася фільтрація брудних стоків в грунт. Форма споруди може бути квадратної або круглої. Глибина залежить від добового обсягу стічних вод.
4. У однокамерного варіанту принцип роботи нагадує вигрібну яму, тому він вимагає періодичної відкачування, що збільшує вартість його обслуговування. Якщо ж зробити споруда, що нагадує септик, що складається з 2-3 камер, тоді можна позбутися такої незручності, хоча ціна конструкції і збільшиться.
5. Важливим в будівництві даної споруди є герметизація стін. Інструкція допускає, що вони можуть бути з ж / б кілець, з герметизацією стиків, або з бутового каменю або б / у цегли на цементному розчині.

В останньому випадку необхідно поверхню зсередини обробити бітумом. Можна також побудувати камеру і за допомогою опалубки, в яку заливають бетон, тоді додатково стіни герметизувати не потрібно.

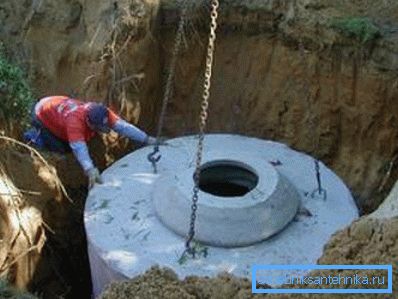

Порада: при використанні ж / б кілець використовуйте для їх установки будівельну техніку, щоб вони не пошкодилися.

1. Перекриттям колодязя може служити ж / б плита з місцем під установку люка. Він використовується стандартний - пластиковий з армуванням з металу або металевий.

висновок

Будь-який різновид каналізаційного колодязя має практично однаковий пристрій. Відрізняються вони лише призначенням і місцем установки. У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
