Тиск води у водопроводі: одиниці виміру, норми, спосіб

У чому вимірюється тиск води у водопроводі холодного або гарячого водопостачання? Яким чином знімаються заміри тиску? Чи існують якісь нормативні межі його значення? У цій статті ми постараємося відповісти на ці питання, а заодно навчитися розраховувати падіння тиску в водопроводі з відомими параметрами.

одиниці

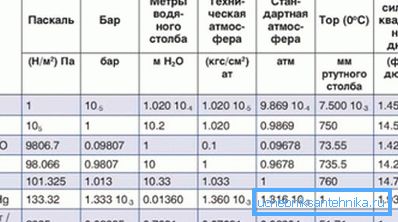

Для початку з'ясуємо, які одиниці вимірювання тиску води у водопроводі використовуються в даний час.

атмосфера

Ця одиниця відповідає атмосферному тиску на рівні моря. Тут, однак, є невелика тонкість: мова йде про надмірному тиску щодо атмосферного. Його значення в водопроводі в 0,2 атмосфери, показане манометром, відповідає абсолютним значенням в 1,2 атмосфери.

Корисно: замість слова атмосфера часто використовується рівноцінне поняття - кгс / см2. Фізичний сенс одиниці - зусилля, з яким маса в 1 кг при земному прискоренні вільного падіння буде тиснути на площу в 1 см2.

бар

Застаріла одиниця виміру, запозичена з використовувалася до СІ системи вимірювань СГС. Про неї досить знати, що бар приблизно (з точністю близько 2%) дорівнює атмосфері. Досить часто манометр для вимірювання тиску води у водопроводі має дві шкали - в барах і мегапаскалях.

мегапаскалей

Паскаль відповідає одному Ньютону на квадратний метр поверхні. Оскільки маса в один кілограм тисне на підставу з силою в 9,8 ньютонів, 1 мегапаскалей приблизно відповідає 9,8 кгс / см2. Іноді це значення округлюють до 10.

напір

Під поняттям напору, вимірюваного в метрах, розуміється висота водяного стовпа, відповідна певному надлишковому тиску. Як дізнатися натиск при відомих показаннях манометра в кгс / см2? Досить просто помножити їх на 10: одна надлишкова атмосфера здатне підняти водяний стовп на 10 метрів.

заміри

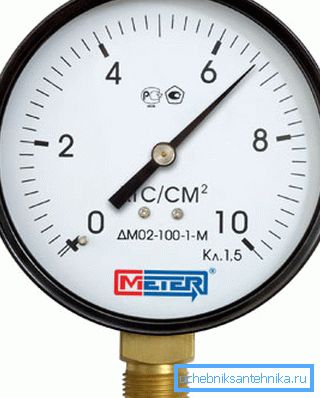

Прилад для вимірювання тиску води у водопроводі, як відомо, називається манометром. Ціна найбільш доступних манометрів починається приблизно від 150-200 рублів; втім, цифрові пристрої можуть обходитися в одиниці і навіть десятки тисяч.

Спосіб вимірювання цікавить нас параметра своїми руками простий донезмоги:

1. Підмотавши льоном або іншим герметизуючим матеріалом прилад вкручується в контрольний вентиль.
2. Вентиль відкривається, після чого знімається завмер.

Контрольні вентиля для зняття замірів завжди присутні в елеваторній вузлі (подача, обратка і суміш після елеватора) і в водоміри (як правило, до і після лічильника). При необхідності зняти завмер в довільній точці системи водопостачання це нескладно зробити, укрутивши манометр замість заглушки в один із стояків і запустивши його.

Як завжди, є ряд тонкощів.

• Щоб скласти детальну картину роботи водопроводу, вимірювання потрібно проводити в пік водорозбору, що припадає на вечірні години.

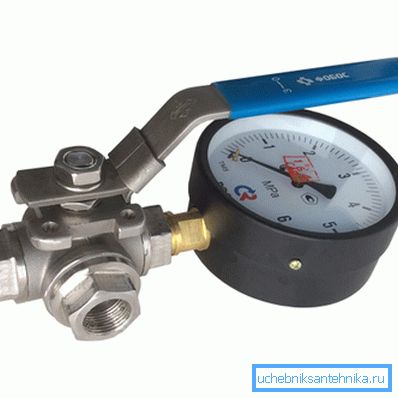

• Постійно підключений до водопроводу прилад досить часто залипает: стрілка застряє в одному положенні. Щоб цього не сталося, замість контрольного вентиля ставиться триходовий кран з дренажним отвором, що дозволяє скинути воду з його корпусу після виміру.

• Латунна трубне різьблення постійно знімається приладу швидко зношується. Вирішити проблему допоможе проста інструкція: забезпечите манометр сталевим подовжувачем.

нормативи

Ось норми тиску води у водопроводі, що містяться в чинному СНиП 2.04.01-85.

Як нескладно підрахувати, тиск води в міському водопроводі в загальному випадку може відрізнятися від його значення на верхньому поверсі всього на 0,25 МПа, що відповідає напору в 25 метрів. При більшій висоті будівлі на середніх поверхах повинна встановлюватися проміжна підкачка.

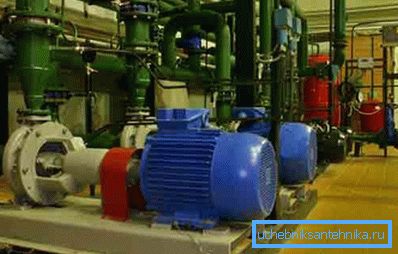

Однак: на практиці все знайомі автору насосні станції розташовуються в підвалі будинку або в окремій будові. При їх роботі на перших поверхах в точках водорозбору цілком може бути 8 - 9 кгс / см2.

На практиці типові значення тиску в трасах і магістралях такі:

• ХВП - 3 - 4 кгс / см2.
• ГВП - 3,5 - 6,5 кгс / см2.

падіння напору

При струмі води через трубу тиск на виході буде менше, ніж на вході.

Падіння визначається декількома факторами:

1. Діаметром труби.
2. Її довжиною.

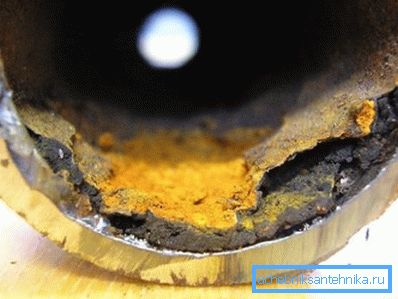

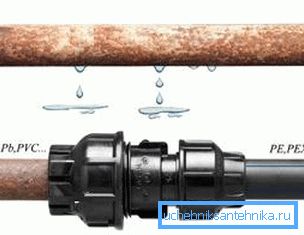

3. Шорсткістю її стінок.

1. Швидкістю потоку в ній.

Для розрахунку використовується формула H = iL (1 + K).

У ній:

• H - падіння напору в метрах. Щоб перевести його в атмосфери, досить отримане значення розділити на 10.
• i - гідравлічний ухил, який визначається діаметром, матеріалом труби і швидкістю потоку в ній.
• L-довжина труби в метрах.
• K - коефіцієнт, для систем господарсько-питного водопостачання що дорівнює 0,3.

Де взяти значення гідравлічного ухилу? У так званих таблицях Шевельова. Наведемо фрагмент однієї з них, актуальною для нової сталевої труби розміром ДУ15.

Значення 1000i - це гідравлічний ухил при протяжності труби в 1 км. Щоб розрахувати значення i для погонного метра, досить розділити його на 1000.

Так, для сталевої труби ДУ15 довжиною 25 метрів при витраті води через неї в 0,2 л / с падіння напору складе (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 метра, що відповідає різниці тисків в 1,17 кгс / см2.

висновок

Сподіваємося, що запропонована інформація допоможе читачеві в реалізації його власних проектів. Дізнатися більше про те, який тиск води у водопроводі вважається нормою, дозволить відео в цій статті. Успіхів!
