Траншея під водопровід: норми, вимоги, особливості робіт

Траншея для водопроводу - це особливий вид розробки грунту, необхідний для прокладки інженерних комунікацій - труб для транспортування питної води. Незважаючи на гадану простоту даного завдання, при виконанні робіт необхідно дотримуватися ряду правил і норм.

Ми хочемо розповісти про ці правила і допомогти вам зрозуміти, як вирити траншею під водогін правильно.

Прокладка водопровідного трубопроводу

Актуальні способи

Сучасні будівельні технології припускають два основних способи підземної прокладки водопровідних труб:

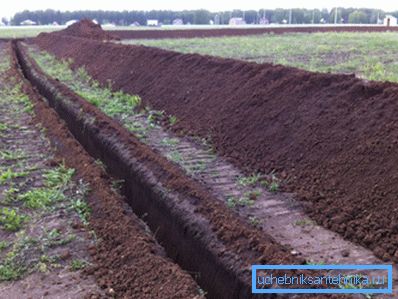

1. Укладання водопровідної труби в траншею. При цьому способі перед монтажем трубопроводу проводиться розробка грунту на розрахункову глибину, підготовка підстави, зміцнення стін траншеї. Після завершення укладання проводиться засипка, а територія над зоною проведення робіт ушляхетнюється;

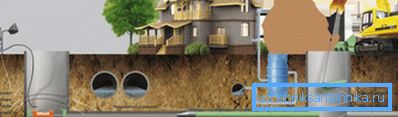

2. Бестраншейная прокладання водопроводу. Цей метод є більш прогресивним і передбачає прокол грунту між двома технологічними колодязями з подальшою прокладкою труби в отриманий отвір. Розробка грунту, засипка і роботи з благоустрою в цьому випадку не потрібні.

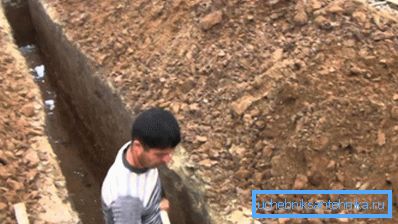

Відкритий (траншейний) спосіб укладання дозволяє впоратися з невеликими обсягами робіт своїми руками з використанням простих інструментів:

• лопати,
• брухту,
• перфоратора і т.п.

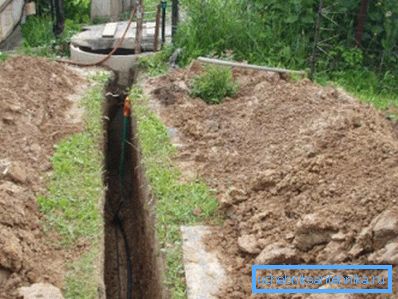

Він добре підходить для приміських господарств, так як грунт не покрита асфальтом, забудова рідкісна, конкурентних комунікацій та інфраструктури практично немає, отже, збитки і подальше відновлення будуть мінімальними.

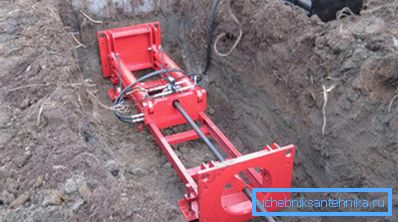

Бестраншейная заміна водопроводу, як і його укладання, вимагають наявності спеціальної техніки і навчених працівників. Метод заснований на горизонтальному направленому бурінні або проколі ґрунту за допомогою спеціальних наконечників і струменя води під тиском.

Дуже добре підходить для міських районів з густою забудовою і розвиненою інфраструктурою, де відкритий спосіб часом недоступний.

Зверніть увагу! Для облаштування комунікацій в приватному господарстві цілком прийнятний відкритий спосіб. Безтраншейний метод можливий для подолання автомобільних трас і інших подібних перешкод.

Правила розробки траншеї

Отже, для робіт за межами міста можна застосовувати відкритий спосіб прокладки труб. Значить, нам знадобиться траншея.

Щоб спорудити її правильно, вам стане в нагоді інструкція, де ми зібрали основні вимоги і корисні уточнення по ряду питань:

• Бажано прокладати канаву по найкоротшому прямому шляху. Якщо це неможливо, вона розбивається на прямі відрізки з поворотами на 90 ?, іноді допустимі інші кути поворотів;
• Глибина траншеї - дуже важлива характеристика. Згідно СНиП, мінімальна глибина укладання з урахуванням можливих динамічних навантажень повинна становити не менше одного метра, але кліматичні умови нашої країни накладають інше обмеження: канава повинна бути приблизно на 30 см глибше, ніж глибина промерзання грунту в вашому регіоні (для середньої смуги - приблизно 2 - 3 м, для південних районів - 1.2 - 1.3 м);
• Ширина траншеї під час прокладання водопроводу по Сніпу не повинна бути менше 70 см. Однак на практиці такі суворі норми застосовуються при роботі професійних служб, а на городі можна керуватися діаметром труби і зручністю робіт. Зазвичай копають на ширину совкової лопати - 45 - 50 см;

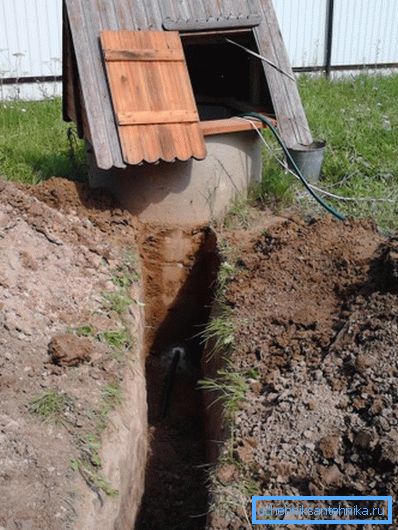

• При укладанні водопровідних труб необхідно дотримуватися ухил 0.002 - 0.005 в сторону свердловини при наявності в ній спускного крана для спорожнення системи в разі ремонту або консервації на зиму;
• Водопровід і каналізація в одній траншеї не вкладаються за всіма нормами і правилами. Однак ця вимога часто ігнорують при використанні пластикових труб в захисних гільзах. Ми б так робити не рекомендували;
• Кабель та водопровід в одній траншеї укладати можна з дотриманням такого умови: кабель (до 35 кВ) укладається в пластиковій трубі над водопроводом, відстань між ними - не менше 25 см, над кабелем - не менше метра грунту;

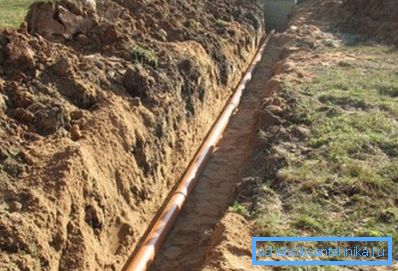

• Дно траншеї повинно бути щільним і утрамбованим, бажано, щоб труба лежала на землі з повним приляганням корпусу.

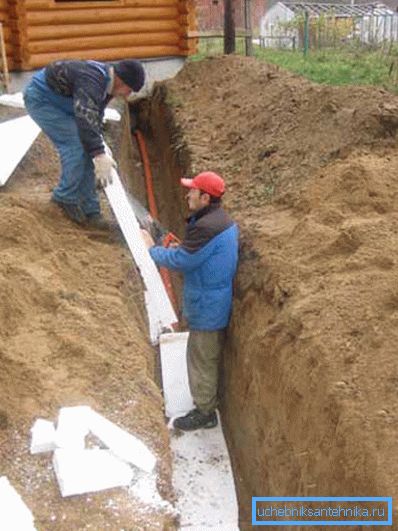

Крім перерахованих правил, вам знадобиться ряд порад. Отже, в північних районах і в середній смузі краще укрити трубу шаром пінопласту або мінеральної вати. Іноді трапляються екстремальні морози, і цей захід може захистити вас від аварії.

При засипці канави, особливо на початковому етапі (перші 25 - 30 см) кидайте землю акуратно, в кут траншеї. Уникайте злежалих грудок, цегли, каменів і іншого важкого сміття, інакше можна пошкодити трубу.

Зверніть увагу! Дізнайтеся у місцевих жителів, скільки коштує прорити траншею під водогін, можливо, ціна вас влаштує, і ви зможете тільки контролювати процес. Земляні роботи - не саме захоплююче заняття.

застосування техніки

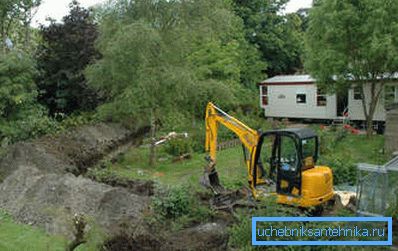

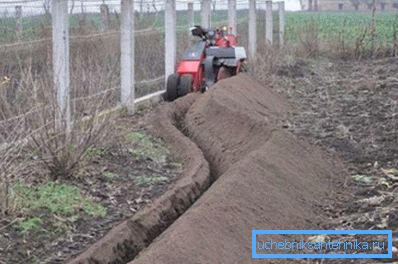

Також вам може допомогти застосування техніки. Сьогодні на будівельному ринку доступна ціла маса легких міні-екскаваторів, мотоблоків та іншого подібного добра. Найчастіше оренда такого апарату коштує не так і дорого, при цьому робота проводиться в лічені години, вам навіть не встигне набриднути.

При наявності на шляху траншеї автодороги чи іншого подібного перешкоди, можна застосувати метод проколу грунту. Для цього з двох сторін перепони викопують колодязі глибиною на півметра нижче глибини прокладки, а довжина колодязя повинна бути півтора-два метри. Ширина приблизно 1 - 1.2 м.

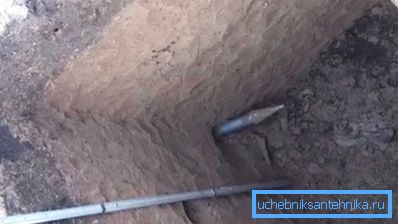

Сталева труба ріжеться на відрізки по 1 м, на кінцях яких нарізається різьба. Також знадобляться з'єднувальні муфти. З одного відрізка робиться конусний наконечник за допомогою кувалди, на кінці якого залишають невеликий отвір.

Потім беруть водяний насос і шланг заводять в колодязь. Далі в грунт у напрямку до другого колодязя забивають наконечник, на його кінець накручують відрізок труби за допомогою муфти, заводять шланг в трубу і подають воду.

На тіло труби кріплять струбцину або ключ, і за допомогою лома проштовхують трубу в землю (треба відзначити, що при хорошому натиску води вона йде як по маслу).

Коли труба повністю увійшла, до неї приєднують наступний відрізок і так продовжують до повного проколу ділянки.

Зверніть увагу! На подолання звичайної двосмугової траси піде кілька годин, при цьому вам не доведеться відновлювати асфальт і перекривати рух.

висновок

Розробка траншеї - прийнятний спосіб укладання водопроводу в сільській місцевості. Якщо знати основні норми і правила проведення робіт, їх можна виконати самостійно або із застосуванням техніки. Відео в цій статті допоможе зрозуміти деякі нюанси процесу.
