Триходовий кран в опалювальних системах і системах «тепла

У цій статті ми розглянемо особливості роботи запірної арматури. Зокрема, їх принцип роботи: триходовий кран, наприклад, має відмінні риси, відповідно до якого функціонує. Крім того, ми розповімо про конструкційних і експлуатаційних особливостях цих приладів і про те, де і як вони можуть бути застосовані.

Тема статті представляє особливий інтерес, тому що пристрій середніх і великих за довжиною систем опалення пов'язане з таким недоліком як нерівномірність розподілу тепла. Причина цієї проблеми полягає в тому, що теплоносій, при проходженні по трубопроводу, поступово охолоджується, а тому його температура буде вище поблизу опалювального агрегату, ніж в найбільш віддаленій точці трубопроводу.

Вирішенням цієї проблеми є побудова систем, в яких застосовується трехпроходних кран.

особливості застосування

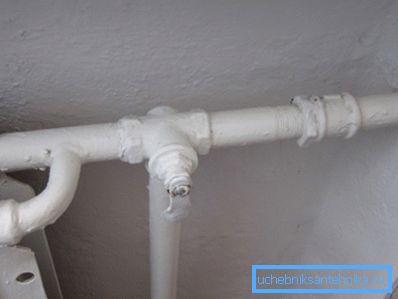

Як вже було сказано, призначення триходового крана за великим рахунком поширюється на будівництві опалювальних трубопроводів середньої і великої протяжності, а також для теплої підлоги із середньою і великою площею (див.також статтю Триходовий кран для манометра: цілі застосування, варіанти виконання, установка і обслуговування ).

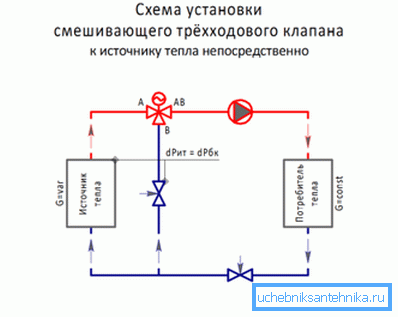

Даний вид запірної арматури не просто регулює натиск води, а дозволяє відразу ж регулювати холодні і гарячі потоки. В результаті коректної установки і правильної експлуатації приладу з'являється можливість досягти більш ефективного перерозподілу теплоносія в замкнутій системі.

Важливо: Відповідно до вимог ГОСТ 21345-2005 запірна арматура даного типу, крім побудови опалювальних систем, може застосовуватися для установки на трубопроводах з невеликим діаметром для подальшого транспортування газоподібних, а також агресивних і нейтральних рідких середовищ.

конструкційні особливості

Конструктивно триходові крани являють собою трійник, оснащений запірним або регулюючим механізмом.

Конструкція пристрою включає такі елементи як:

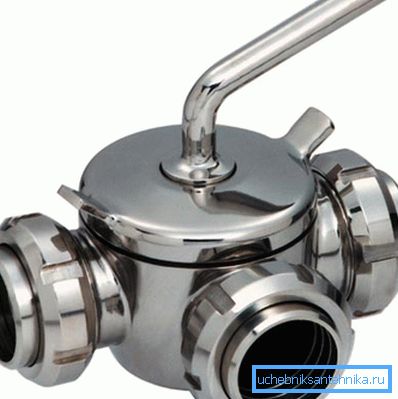

• корпус, який може бути виготовлений з латуні, нержавіючої сталі, чавуну і т.д .;
• затвор тієї чи іншої конфігурації з прохідними отворами
• патрубки.

Використання цього пристрою здійснюється за допомогою обертання навколо своєї осі маховика, закріпленого на штоку затвора. Регулюючий важіль можна обертати на 90 або 180 градусів для того щоб відкрити одне або кілька прохідних отворів.

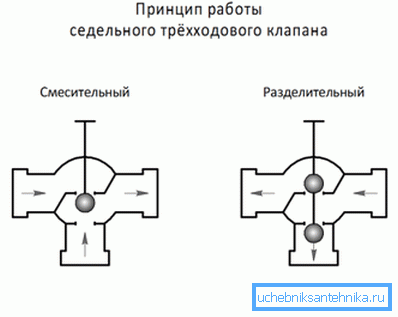

Крайні положення маховика призначені для того щоб рідке середовище проходила або через одне або через інший отвір. Якщо маховик повернуть в нейтральне положення, то вода проходить відразу за двома отворами і пристрій буде використовуватись як змішувач.

Важливо: Промислові модифікації триходового крана, призначені для пристрою трубопроводу, по якому здійснюється транспортування горючих або вибухонебезпечних середовищ, мають спеціальні обмежувачі крайнього положення маховика. Модифікації запірного обладнання, призначеного для використання в побутових системах, таких обмежувачів можуть не мати.

Класифікація запірної арматури триходового типу

Триходовий краник або його більш великі промислові аналоги, ціна яких вище, підрозділяється на кілька категорій виходячи з таких відмінних характеристик:

• Відповідно до форми затвора розрізняються конусні, кульові й циліндричні модифікації;
• Відповідно до типу проточної частини розрізняються конструкції з повнопрохідні або пробно-спускним корпусом.

Прохідні модифікації оснащені двома приєднувальними патрубками, призначеними для приєднання до трубопроводу.

Пристрої пробно-спускового типу, в першу чергу, призначені для монтажу в різних агрегатах і ємностях. Для зручності монтажу і подальшої експлуатації, комплектація пристрою включає спусковий і приєднувальний патрубок.

• Відповідно до конфігурацією поворотного елемента розрізняються L-образні, T-образні і S-образні крани.

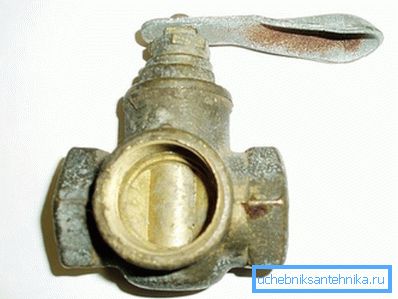

• Відповідно до способу установки затворного механізму розрізняються натяжні, сальникові і пробкові модифікації. У кранах натяжної типу пробка при закриванні примикає до корпусу безпосередньо гайкою. У той же час пробка сальникових кранів примикає до корпусу сальниковой кришкою і прошарком набивання.

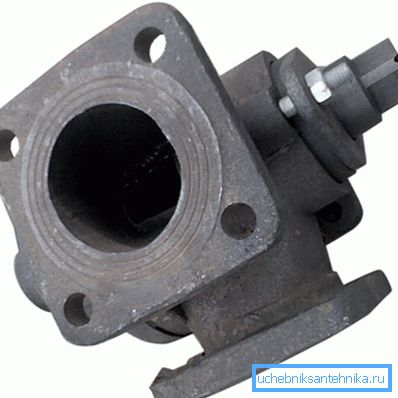

• Промислові триходові крани підрозділяються на пристрої з обігрівається корпусом або з корпусом без обігріву.
• Відповідно до типу сполучного пристрою розрізняються модифікації фланцевого, муфтового, цапкова, штуцерних-торцевого, приварювальний типу.

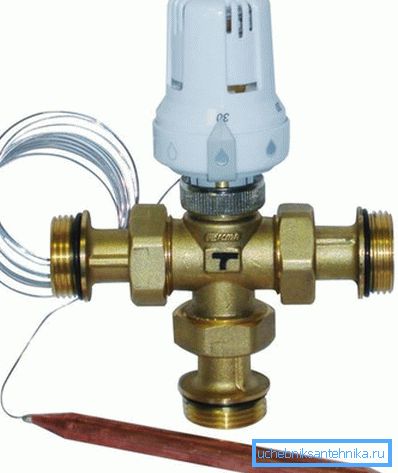

• Відповідно до типу управління відрізняються модифікації з ручним і механізованим, пневматичним, гідравлічним та електричним приводом.

Незалежно від приналежності до тієї чи іншої категорії, все триходові крани характеризуються відсутністю застійних зон, довговічністю, підвищеною герметичністю запірного елемента, малим ступенем гідравлічного опору і простотою конструкції.

Але разом з цим таким пристроям властиві деякі недоліки, серед яких високий крутний момент, підвищена ймовірність заклинювання поворотних деталей в результаті прикипання в процесі тривалої експлуатації.

Вимоги, що пред'являються до монтажу і до експлуатації

• Триходові крани можуть бути встановлені або в горизонтальному, або у вертикальному положенні.
• При проведенні монтажних робіт своїми руками, необхідно переконатися в тому, що напрямок потоку середовища, що збігається зі стрілочним вказівкою напрямку на корпусі приладу.
• Місце установки крана повинно бути підібрано таким чином, щоб при подальшій експлуатації та експлуатаційному обслуговуванні не виникло проблем з доступом до вентиля або іншому регулюючому обладнання.
• У разі монтажу з використанням зварювального обладнання потрібно подбати про захист внутрішньої порожнини кранів від попадання всередину зварений окалини і грата. Знову ж необхідно не допустити нагрівання корпусу, патрубків ділянок приєднання до трубопроводу понад + 100 ° С.
• Монтаж і подальша експлуатація триходового крана повинна здійснюватися відповідно до вимог, наведених у супровідній документації, складеної заводом виробником.
• Інструкція використання запірної арматури передбачає необхідність в проведенні регулярного експлуатаційного обслуговування для запобігання заклинювання затвора.

висновок

Тепер ми маємо загальне уявлення про те, що таке звичайний або спеціалізований гідравлічний триходовий кран. Залишилися питання по підбору підходящого обладнання?

Спростити завдання можна подивившись відео в цій статті.
