Триходовий кульовий кран-основні особливості даного виду

3-х ходовий кульовий кран являє собою пристрій, за допомогою якого можна перерозподіляти напрямок руху потоків в системі. Найчастіше такі конструкції використовуються в гарячих водопроводах і системах опалення, так як з їх допомогою можна легко і швидко відрегулювати температуру рідини, що поступає. Розглянемо основні особливості подібних пристроїв більш детально і розгорнуто.

Т-подібний вузол є найпоширенішим варіантом конструкції

Конструктивні відмінності виробів даної групи

Розглянемо, які варіанти триходових кранів зустрічаються і в чому переваги і недоліки того або іншого варіанту:

Горизонтальний варіант компонування Найпоширеніший тип, в якому все три висновки розташовуються в горизонтальній площині, а регулювальний вузол знаходиться зверху. Така конструкція забезпечує простоту установки, ви можете поставити вузол і своїми руками, адже все, що потрібно - з'єднати висновки з трубами за допомогою нарізного сполучення
вертикальна компоновка Її відмінністю є те, що один з виходів дивиться вниз, а два інших розташовуються горизонтально. Варіант підходить для місць, в якому труби розведені не в одній площині або потрібна приєднання манометра для контролю тиску в системі
Вироби з ручним приводом Найпоширеніша і популярна група в силу того, що ціна виробів досить демократична, а ефективність роботи висока. Всі регулювання виробляються за допомогою рукоятки, на деяких моделях для зручності в конструкції присутня шкала, по якій і робляться необхідні настройки
Пристрої з електронним управлінням Блок управління серед фахівців називається сервопривід, з його допомогою система сама може регулювати температуру теплоносія в системі відповідно до заздалегідь введених налаштувань. Дуже важливо, щоб інструкція по установці дотримувалася з усією ретельністю, від цього залежить коректна робота системи в подальшому
3-ходовий кульовий кран під манометр має спеціальний майданчик під установку вимірювального обладнання

Як працює система

Розберемося в основні особливості функціонування триходових кранів і їх різновидах. Ви зможете вибрати оптимальну модифікацію відповідно до особливостей ваших комунікаційних мереж.

Порада! Перш ніж вибрати конкретний варіант, необхідно проконсультуватися з кваліфікованим фахівцем, це виключить ймовірність помилок, викликаних нестачею знань.

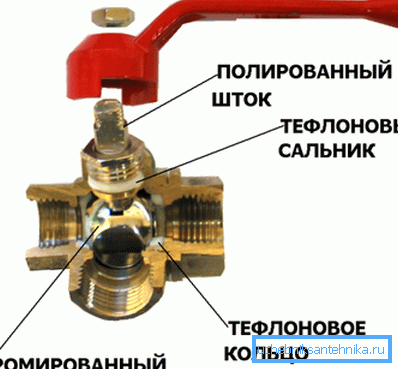

Так виглядає трехпроходних кульовий кран в розрізі, як бачите, все досить просто, що і забезпечує високу ступінь надійності

особливості функціонування

Конструкція функціонує наступним чином:

  • Патрубок, через який входить гаряча вода, називається введенням, це основна магістраль опалення, через яку теплоносій подається до радіаторів і теплої підлоги.
  • Другий ввід призначений для приєднання зворотної магістралі, по якій йде вже захолола вода до котла опалення. З її допомогою і можливе регулювання температури рідини, що подається, але про це ми розповімо нижче.
  • Третій патрубок - це висновок, через який теплоносій подається в систему або окрему її частину. Саме через нього і подається вода потрібної температури.

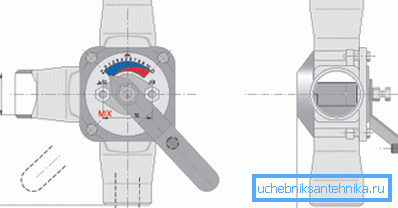

Якщо на конструкції передбачена шкала регулювань, то не потрібна навіть інструкція з експлуатації - все вказано на табличці

Кран працює наступним чином:

  • У повністю відкритому положенні гарячий теплоносій подається в систему в повному обсязі, це дозволяє досягти максимально можливої ​​температури. Цей варіант підходить для найхолодніших періодів року.
  • Якщо необхідно зменшити температуру води, що подається, заслінка частково відкривається. Діапазон регулювань досить широкий, тому можна досягти потрібних показників.
  • У закритому положенні по системі циркулює тільки обратка, без доступу гарячої води, цей варіант може застосовуватися при ремонтних роботах, коли треба спустити воду із системи.

види конструкцій

Можна виділити наступні види:

  • Запірні механізми призначені для перемикання напрямку руху потоку з однієї труби в іншу. Звичайно, ними можна і регулювати потік, але зробити це плавно навряд чи вдасться. Основне призначення - повне закриття системи.
  • Регулювальні крани мають дещо інше призначення: з їх допомогою можна змішувати два потоки до потрібної температури, і робити це дуже зручно і просто. Регулювальний механізм розташовується на штоку, який служить стрижнем системи, як зазначалося вище, найкращим варіантом є вироби зі шкалою.

Порада! Варто вибирати вироби відомих виробників, це гарантує їх надійність і довговічність. Економія на даному виді обладнання неприпустима, так як в результаті ви отримаєте некоректно працюючу систему.

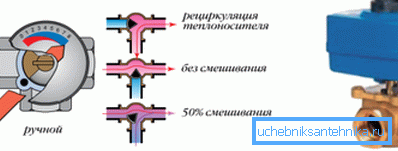

Ось так відбувається регулювання температури теплоносія

Також пристрої можна розділити ще за однією ознакою:

  • Крани з ручним управлінням передбачають самостійну регулювання, тобто присутність людини - обов'язкова умова роботи конструкції. У деяких ситуаціях це не дуже зручно, так як іноді в будинку може не бути людей протягом тривалого періоду часу. Головними перевагами цього варіанту можна вважати невисоку вартість і простоту, але якщо потрібно зручність і автономність, краще розглянути другий варіант.
  • Установки з електромеханічної системою регулювання називаються триходові клапани, так як вони функціонують без втручання людини. На штоку пристрої встановлено сервопривід, з'єднаний з термостатом, який і визначає температуру в приміщенні і при її відхиленнях регулює положення заслінки. Дуже зручна конструкція, здатна працювати самостійно, потрібно лише періодично оглядати вузли.

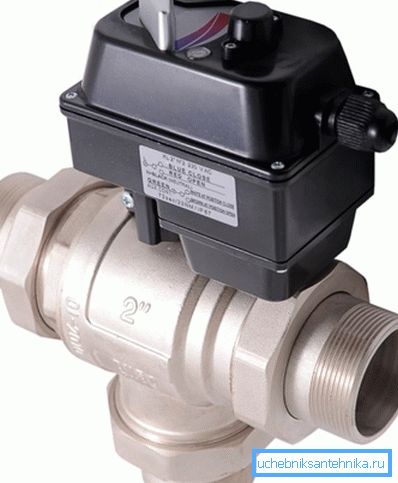

На фото: електромеханічний блок управління - відмінне рішення для підвищення комфорту

висновок

Триходові крани дозволяють економити кошти на опалення завдяки тому, що при необхідності регулюють температуру теплоносія. Відео в цій статті допоможе розібратися в деяких особливостях тематики більш докладно.
