Устаткування для буріння свердловин - від ручних

Глибини залягання водоносних пластів простягаються від 3-4 метрів до 100 і більше. Звідси і цілий набір пристосувань для буріння: від ручних до автоматизованих на гусеничної або колісної тязі. Вибір вже залежить від вас в залежності від передбачуваної глибини розташування водяного пласта.

В одному ці дві крайності будуть збігатися. Якщо обладнання ручне то і інструкція буде не потрібна, все і так зрозуміло. Якщо ж бурильна установка буде на колесах, то інструкція не допоможе все-одно - всі роботи повинні виконуватися тільки професіоналами з великим досвідом роботи.

Великий спектр пропозицій на всі випадки життя

Але спочатку необхідно визначитися з ходом самого цього нелегкого процесу руйнування порід.

Існує два методи дістатися до потрібної глибини під землею:

• механічний, про який і йтиметься, і,
• термічний, точніше, вибуховий.

У свою чергу механічний спосіб буріння ділиться на:

• ударний,
• обертальний, і,
• комбінований, коли спеціальні пристрої, які називаються перфораторами разом з додатковими пристосуваннями домагаються своєї мети, використовуючи обидва способи впливу на породу - і удари, і буріння.

види інструментів

Всі інструменти механічного типу для створення свердловин можна розділити на три великі групи:

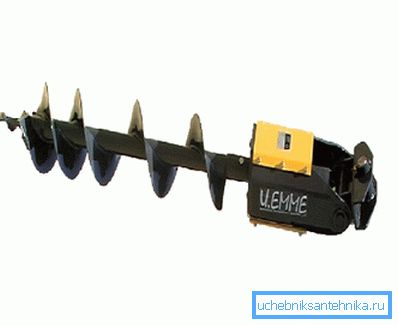

• гідробур - може монтуватися на екскаваторах і навантажувальних механізмах. У комплект такого інструменту входить гідровращательний механізм і шнек. Серед переваг гидробуров їх невелика ціна і досить велика область застосування - від свердловин до установки паль. Гідробури вимагають акуратного дотримання вертикальності обертання механізму.
• Пневмоударник - цей тип складається з радіально-поршневого гідровращателя, віброгасителя і компресора. Найчастіше вони використовуються на промерзлих, глиняних і скельних грунтах. Буріння на глибині понад 5 м забезпечують напрямні щогли.

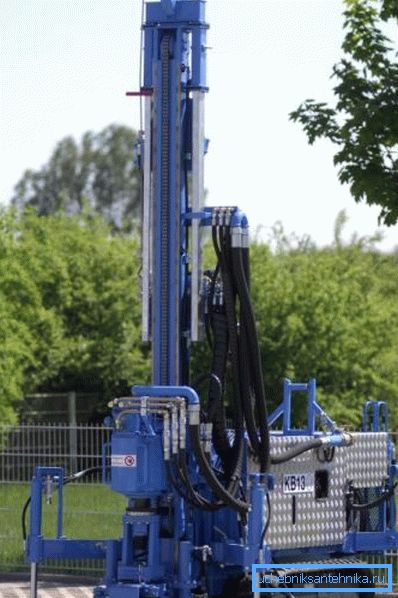

• Бурова установка - тип являє собою повноцінний і досить габаритний механізм, часто на свій потяг, повний склад установок може змінюватися в залежності від умов використання.

Основні параметри

Основними параметрами, які служать для оцінки пристосувань для буріння, є наступні:

• вантажопідйомність;
• максимальна глибина буріння;
• обертаючий момент;
• вид приводу.

Загальна схема і приклади

Спочатку розберемо загальну схему бурової установки - все її елементи можна знайти в конструкції і будь-який інший.

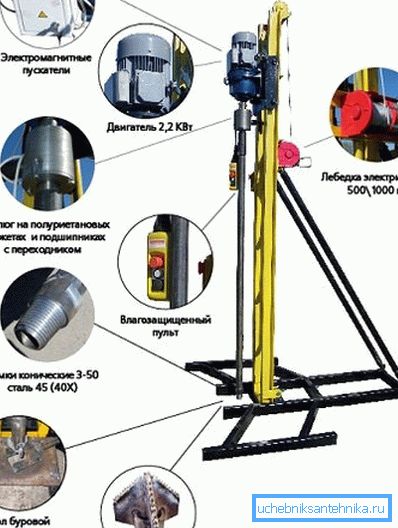

Загальна схема

Установка для буріння свердловини включає в себе:

• A - електромагнітні пускачі з можливістю контролю перевищення перевантаження і автоматичного відключення;
• B - двигун, на малюнку представлена ​​реальна модель має двигун потужністю 2,2 кВт;
• C - вертлюг на поліуретанових манжетах і підшипниках з перехідниками;
• D - електрична лебідка, як допоміжне пристосування, на 500 або навіть 1000 кг;
• E - пульт управління, з огляду на умови експлуатації, завжди виконується захищеним від впливу води;
• F - конічні фіксують сталеві замки;
• G - бурової стіл;
• H - всепроходной бур, здатний виконувати свою функцію незалежно від складності зустрічається на шляху породи.

Модель гідравлічного бура

Модель так і називається GIDROBUR-G1. Двигун потужністю в 11 кВт здатний долати породи 10 класу міцності, забезпечуючи глибину до 100 метрів з промиванням і зі шнеком діаметрів 100-250 мм - 30 метрів. Такі параметри забезпечуються граничним моментом в 560 Нм і швидкістю обертання в 180 об / хв. (Див. Також статтю Як облаштувати свердловину якісно і швидко.)

Крім того, в комплект поставки інструменту входить:

• високооборотний гідравлічний двигун;
• гідравлічний розподільник;
• редукційний регулятор.

Модель для м'яких і середніх порід

Модель AKVABUR-B2 призначена для м'яких з середніх по міцності порід з можливими твердими прошарками. Тут вже двигун значно слабкіше - в 6 кВт, який забезпечує момент крутіння - 580 Нм.

Недоліком моделі є невелике зусилля вгору - всього 150 кг. Це може стати проблемою, враховуючи, що глибина буріння свердловини з промиванням становить 70 метрів (з шнеками, трохи - всього 15). Цю модель можна назвати по-справжньому портативної - вона важить всього 160 кг.

У комплектацію вироби входять електродвигун потужністю в 2,2 кВт при оборотах в 1500 в хв, а також ручна лебідка на 1000 кг.

Модель на колісній тязі

Модель AKVABUR-B7-CAR є аналогом першої моделі - GIDROBUR-G1, але поставлена ​​на платформу автомобіля марки УАЗ.

Такий сервіс дозволив включити додатково в комплект стандартної поставки:

• гідравлічний двигун, що забезпечує високий момент обертання;
• гідравлічний розподільник;
• редукційний регулятор осьового навантаження;
• регулятор частоти обертів;

• рукава високого тиску;
• клапана захисту від надмірної напруги і зворотного зв'язку.

Корисна порада! Вибір бурильного обладнання та його використання, якщо, звичайно, пласт НЕ залягає на 2 метрах, досить складна процедура. Радимо з цього приводу звертатися тільки до професіоналів. Тим більше, що купувати таке обладнання вартістю від 60 тис. Рублів (модель AKVABUR - B 2) до 200 тис. (Модель на УАЗ) досить накладно і абсолютно не раціонально.

висновки

На ринку обладнання для бурових робіт всіляких пропозицій величезна кількість. Зрештою, покупка бурової установки не є самоціллю - головне, щоб була вода. Тому підійдіть до всього процесу більш широко - почніть з власного аналізу ситуації з водою в вашому районі шляхом бесід з сусідами, а далі запросіть фахівця, який допоможе у всіх подальших діях, включаючи і поставку необхідного обладнання.

Обов'язково подивіться додаткове відео в цій статті, воно також здатне буде налаштувати вас на правильний лад вирішення проблеми з водою на ділянці.
