Вибираємо і встановлюємо кран мама-мама, мама-тато і інші

У цій статті ми розповімо про те, що собою являє кран мама тато і чим він відрізняється від аналогічних приладів з іншими типами елементів. Крім того, ми розглянемо класифікацію кранів відповідно до типу з'єднання, а також дізнаємося про особливості експлуатації цих пристроїв.

Класифікація швидкосбірних різьбових з'єднань

Не знаєте, чим кран 1 2 папа папа відрізняється від аналогічного пристрою мама-мама? Для того щоб дати вичерпну відповідь на це питання, розглянемо особливості різьбових з'єднань, використовуваних при складанні трубопровідних систем.

Для того щоб з'єднати трубу з фітингом, необхідно щоб з одного боку в якості з'єднувального елемента виступав штуцер, а з іншого боку - муфта. Таким чином, штуцер вкручується в муфту, в результаті чого досягається необхідна міцність фіксації.

Зрозуміло, для того щоб описаний спосіб кріплення міг бути застосований в реальних умовах, з'єднувальний елемент у вигляді муфти повинен бути оснащений внутрішнім різьбленням, а штуцер - зовнішньої.

Традиційно «мамою» прийнято називати з'єднувальний елемент, виконаний у вигляді накидной муфти. Таким чином «тато» - це початковий елемент, виконаний у вигляді штуцера.

Важливо: Монтажні схеми, що працюють із застосуванням «мами» і «тата», повсюдно застосовуються при побудові трубопроводів малого і середнього діаметра поперечного перерізу. Монтаж великих трубопровідних систем з діаметром перетину понад 50 мм прийнято виконувати, використовуючи більш міцне фланцеве або зварене з'єднання.

Отже, ми визначилися з основними різновидами різьбових з'єднань, використовуваних при побудові трубопроводів, повернемося до розгляду запірної арматури.

Різьбові з'єднувальні елементи на запірній арматурі

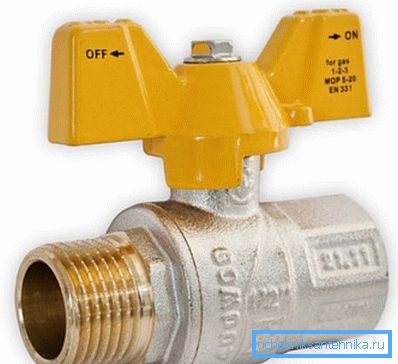

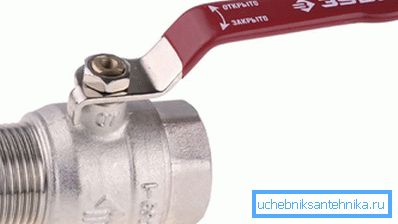

• Кран 1 2 мама тато, що характеризує його конструкцію?

На корпусі пристрою, крім штока з маховиком ми можемо бачити два патрубка, розташовані на одній осі. З одного боку патрубок закінчується муфтою з внутрішнім різьбленням, діаметр якої становить 1/2 (12,7 мм).

З іншого боку патрубок закінчується штуцером з зовнішньою різьбою.

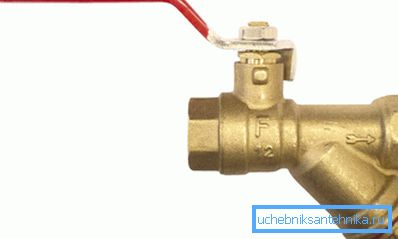

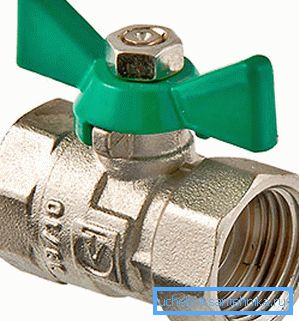

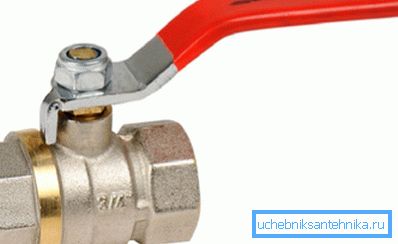

• Запірна арматура типу «мама-мама» по обидва боки оснащена патрубками, які закінчуються муфтами. Такі пристрої є оптимальним рішенням для установки крана в розрив трубопроводу.

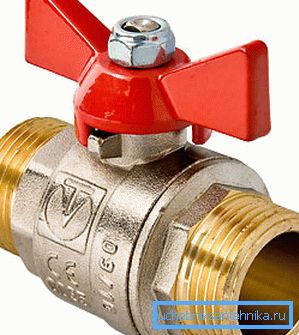

• Пристрої з з'єднувальним елементом типу «тато-тато» представляють собою сантехнічні прилади, по обидва боки яких встановлені штуцери із зовнішнім різьбленням.

Важливо: У всіх перерахованих приладах корпус і з'єднувальні елементи виготовляються з латуні або нержавіючої сталі марки AISI 316L. Придбання запірної арматури з чорних металів або легких сплавів з додаванням алюмінію не рекомендується.

особливості застосування

Сучасний кульовий кран застосовується для побудови трубопроводів, розрахованих на транспортування рідкої і газоподібної середовища. Саме тому в продажу можна знайти прилади, з сполучними елементами муфтового типу, розраховані на роботу з газом або на роботу з водою.

Отже, чим газові модифікації відрізняються від водяних, крім як кольором ручок?

1. Газова запірна арматура виготовляється з урахуванням вимог безпеки газопостачання. Дотримання цих вимог позначається на якості використовуваних матеріалів і на точності складання всіх конструкційних елементів.

Знову ж таки, вся офіційно вироблена запірна арматура для газорозподільних мереж піддається обов'язковому контролю якості і після цього сертифікується для застосування на території РФ і країн СНД.

Крани для газу відрізняють наступні характеристики:

• Збірка всіх конструкційних компонентів, включаючи шток, проводиться всередині корпусу, в результаті чого прилад виходить абсолютно герметичним і нерозбірним.
• Наявність антивибухові штока робить експлуатацію безпечної як в побутових, так і в промислових умовах.
• Наявність технологічних пристосувань, призначених для блокування і опечатування маховика.
• Можливість експлуатації пристроїв в широкому діапазоні температур (від -40 ° С до + 60 ° С), що більш ніж актуально при експлуатації в вітчизняних кліматичних умовах.
• Можливість застосування пристроїв в широкому діапазоні показників тиску (крани розраховані на номінальний тиск до 5 Bar і на максимальне до 20 Bar).

1. Кульові крани для води виготовляються з урахуванням меншої кількості вимог до якості готового результату.

Єдиним істотним вимогою, якому повинна відповідати готова продукція є поєднання герметичності і високу корозійну стійкість.

Зовні кульові крани для води практично не відрізняються від аналогічних приладів, призначених для роботи з природним газом. Але є один важливий момент: якщо газовий кран можна ставити на водопровід, то водозапірна арматуру не можна використовувати для роботи з газом!

Особливості монтажу газової запірної арматури

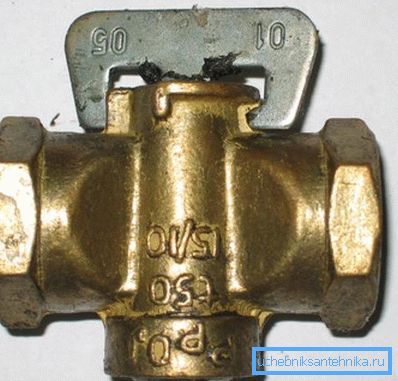

До недавніх пір подача природного газу в будинку або квартири контролювалася корковими кранами типу «мама-мама». Такі пристрої накручувалися на зовнішню різьбу в розриві трубопроводу.

Для забезпечення необхідної герметичності, різьбове з'єднання промотувати клоччям, а пізніше фум-стрічкою. Для того щоб продовжити ресурс з'єднання, зазор по контуру входження штуцерів в муфту фарбує масляною фарбою, яка після висихання виключала ймовірність витоків.

Сьогодні на зміну примітивним і недовговічним корковим кранів прийшли більш досконалі кульові модифікації, що володіють великим ресурсом.

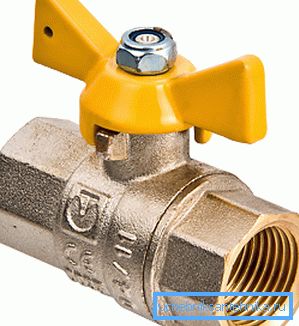

Нові пристрої, як і старі модифікації, оснащуються з'єднувальними елементами типу «мама-мама». Це робиться для зручності монтажу в розрив трубопроводу без необхідності застосування додаткових перехідних фітингів, які можуть негативно вплинути на ступінь герметичності конструкції.

Важливо: При побудові газорозподільних мереж використовується тільки спеціальне сертифіковане запірний обладнання. Тобто, купуючи кран для газу, не забудьте переконатися в наявності сертифіката.

Заміна запірного обладнання проводиться фахівцями, що мають спеціальні допуски. Самостійне проведення монтажу, перш за все, може бути небезпечним і крім того, може спричинити штрафні санкції.

Особливості монтажу водопровідної запірної арматури

Установка кульового крана на металеві труби може бути виконана своїми руками без необхідності в залученні фахівців.

Інструкція проведення робіт наступна:

• Якщо потрібно встановити пристрій типу «мама-мама», розрізаємо трубопровід, попередньо відключивши подачу води. Вирізаємо шматок труби розміром з корпус крана, не рахуючи бічні патрубки.
• Обробляємо торці труб болгаркою, прибираючи задирки. Потім знімаємо зовнішню фаску, яка спростить процес нарізки різьблення.
• Далі, готуємо Різонарізувачі (плашку) і вставляємо в нього різець, який відповідає розміру різьби крана.
• Торець труби змащуємо тонким шаром густого змазування, наприклад, можна використовувати литол. Ту ж мастило наносимо і на різець.
• Докладаємо різець до торця труби і з певним зусиллям починаємо різати різьблення строго за годинниковою стрілкою. Нарізаємо приблизно 6-7 витків.

Кран на залізну трубу повинен накручуватися не менше ніж на 5 оборотів. Сьогодні на ринку можна придбати пристрої з накидною гайкою, розрахованої на 3 обороту, купувати таку арматуру не слід, так як вона розрахована на труби з латуні і міді.

Важливо: Якщо після декількох витків плашка йде туго, повертаємося на один оборот назад і таким чином зрізаємо стружку. Після цього можна знову рухатися вперед.

• З готової різьблення вичищаємо металеві тирса і наметовому льон або фум стрічку.

Намотування виконується у напрямку накручування крана. Якщо мотати в протилежну сторону, накручують муфта збере ущільнювач в грудку.

• Наживляємо кран на підготовлені торці труб, попередньо знятих з кронштейнів. Ухвативая ріжковим ключем, накручуємо запірну арматуру, поки з кожного торця не буде зроблено по 4-4,5 обороту. Простежте за тим, щоб маховик пристрої встав в талое положення, де його буде просто крутити.

Полімерні різновиди запірної арматури типу «мама-мама»

Крім раніше перерахованих металевих пристроїв з муфтовими соединителями на патрубках, повсюдно застосовується запірна арматура, виготовлена ​​з полімерних матеріалів. Характерний приклад - це поліпропіленові крани, призначені для установки в водопровідних системах.

Такі пристрої з обох кінців оснащені муфтами, в які в процесі пайки заводяться торці труб. Водозапірна арматура з поліпропілену, також як і аналоги, виготовлені з металу, підбираються відповідно до діаметра застосованого вхідних отворів, що вимірюється в дюймах. Втім, ціна полімерних виробів доступніше вартості металевої продукції.

Практично всі поліпропіленові крани, представлені на ринку, є пристроями кульового типу з сполучними елементами «мама-мама».

висновок

Тепер, коли ми дізналися, які типи з'єднань використовуються на запірній арматурі і чим одні типи кранів відрізняються від інших, саме час застосувати отримані знання на практиці.

Залишилися питання на які ви не отримали цікавлять відповіді? Більше корисної інформації можна знайти, подивившись відео в цій статті.
