Вибираємо кращий запірний кран

При монтажі водопостачання та опалення в будинку правильне проектування і установка труб - тільки півсправи. Довговічність і надійність системи багато в чому залежить від обраної запірної арматури. Досить популярними є кульові крани, запірний кран для води цього типу відрізняється високою довговічністю і відмінними експлуатаційними властивостями.

Трішки історії

Сама ідея регулювання руху водного потоку шляхом перекриття (повного або часткового) труби виникла ще до нашої ери - в Стародавньому Римі. Правда, тоді для цього використовувалися звичайні мідні пластинки, а сам процес мав мало спільного з сучасною запірною арматурою.

Запірний кран з замикаючої частиною, виконаною у вигляді кулі, з'явився значно пізніше. Але широкого поширення такі пристрої не набули через одну єдину причину - не було матеріалів для ущільнюючого сідла під кулю, які прослужили б досить довго. Крім впливу рідини такий матеріал повинен витримувати ще й механічний вплив з боку повертається кулі.

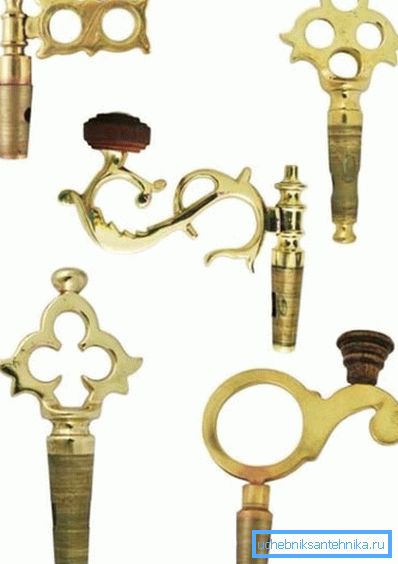

Проте, прообраз сучасного запірного пристрою можна побачити в звичайному російській самоварі - запірна частина крана російських самоварів використовує рівно той же принцип. Єдина відмінність полягає в формі запірної частини - в самоварах вона виглядає як конус з отвором.

Офіційним початком використання кульових кранів в господарській діяльності людини можна вважати 1954 рік, саме тоді Говард Фрімен запатентував використання подібного пристрою в літаку на трубопроводі паливної системи.

Справедливості заради, варто відзначити, що він просто був першою людиною, хто додумався запатентувати подібне пристрою, особистість людини, який першим придумав запірну частину у вигляді кулі встановити неможливо.

Сучасні крани цього типу по конструкції не набагато складніше, ніж запірна частина крана самовара. У сучасних пристроях основна увага приділяється довговічності прокладки, а також гладкості поверхні самого кулі - це необхідно для максимального зниження тертя.

Все, що потрібно знати про запорном крані

Будь кульової запірний кран - досить просте, але ефективний пристрій. Подібна запірна арматура може використовуватися не тільки в будинку, але і в промисловості, причому конструкція не зазнає особливих змін.

Сильні і слабкі сторони кульового крана

Використання такого типу має ряд переваг:

• конструкція дозволяє майже миттєво відкривати / закривати його;

Зверніть увагу! Для того, щоб відкрити запірний кульовий кран досить просто повернути рукоятку на 90 ?, у випадку з заслінкою потрібно зробити кілька поворотів вентиля. У промисловості можливість майже миттєво перекрити трубопровід особливо важлива.

• завдяки простій конструкції втрати тиску в трубі практично відсутні;
• невисока вартість, будь-яка запірна арматура - крани, клапани такого типу, коштувати буде трохи;
• ремонтопридатність;
• невисокий вага і розміри;


• можливість використання в жорстких експлуатаційних умовах.

Що стосується слабких місць, то відзначити можна хіба що ймовірність виникнення гідроудару в системі. Подібний ефект можливий у випадку, якщо всі споживачі одночасно закриють крани, труба в такому випадку піддасться серйозному випробуванню.

Зверніть увагу! Конусні запірні пристрої дуже сильно залежать від якості підгонки конуса.

У разі використання подібних пристроїв в промисловості до слабких сторона можна віднести і необхідність установки досить дорогого електричного приводу. При ручному управлінні може знадобитися занадто довга рукоятка, а її не завжди можливо встановити.

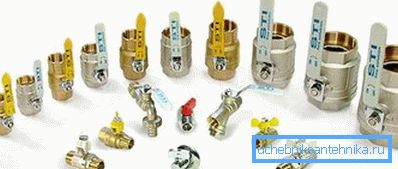

Класифікація

Можна привести поділ таких пристроїв на групи за кількома параметрами.

Так, за способом установки виділити можна:

• муфтові крани - використовується різьбове з'єднання з трубопроводом, саме такі пристрої встановлюються в будинках на труби гарячого і холодного водопостачання, а також системи опалення. Встановити своїми руками не складе труднощів;

• фланцеві - такі моделі можна зустріти в промисловості, відрізняються підвищеною вагою в порівнянні з муфтовими;

• комбінованого типу - з одного боку фланець, з іншого - різьбове з'єднання;

• нероз'ємне з'єднання (Зварне) використовується дуже рідко, ділянку труби, на якому розташувався кран, просто приварюється до трубопроводу.

Є відмінності і в конструкції запірних кранів:

• моделі з 1 входом і виходом називають прохідними, запірний прохідний кран дозволяє тільки регулювати рух потоку рідини в трубі;
• кутові крани також мають 1 вхід і вихід, але за рахунок конструкції можуть встановлюватися безпосередньо в місці повороту трубопроводу;
• набагато більше функціонал у кранів, що мають число відводів або підведень більше одного. Вони можуть використовуватися для змішування або розділення потоків рідин. Саме за таким принципом діє кульової змішувач для раковини.

Замикаючий елемент може виконуватися не тільки у вигляді кулі, але і у вигляді конуса. Принцип дії аналогічний кульового.

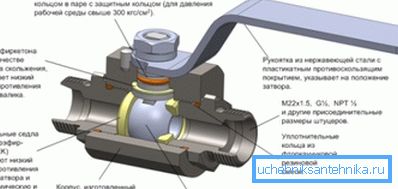

Пристрій і принцип дії запірного крана

Основний елемент будь-якого запірного крана - куля зі зрізаними сегментами, встановлений в ущільнювача сідло. По центру кулі знаходиться отвір, діаметр якого залежить від внутрішнього діаметра трубопроводу. До кулі приєднаний металевий шток, до якого приєднана рукоятка - ціна такої конструкції мінімальна, а ефективність - на висоті.

Зверніть увагу! У моделях невеликого розміру використовується т.зв. плаваючий куля, в великогабаритних він може бути встановлений на спеціальні опори. У більш дорогих варіантах виконання прокладка ущільнювача подпружинена, щоб компенсувати стирання при експлуатації.

Такий пристрій запірного крана дозволяє при необхідності повністю перекрити трубу одним рухом руки. При повороті рукоятки повертається і куля в сідлі, повністю перекриваючи прохід.

Конусні аналоги працюють точно за таким же принципом, єдиною відмінністю можна вважати сферу застосування. Якщо кульові можна вважати універсальними пристроями, які можуть використовуватися як в побуті, так і в промисловості, то конусні більше використовуються саме в будинках.

Зверніть увагу! Поверхня конуса при нестачі мастила може «прикипати» до внутрішньої поверхні корпусу.

Вибір і установка крана

Ще на етапі вибору можна відбракувати низькоякісні запірні крани, досить тільки дотримуватися таких порад:

• оглянути кульової затвор - напливи, мікротріщини неприпустимі, поверхня повинна бути ідеально гладкою;

• перевірити метал, з якого виготовлений кран, якщо в документації вказано, що він латунний, але магніт прилипає до нього, то, швидше за все, це підробка;
• в ідеалі, звичайно, потрібно перевірити ще й товщину стінок, але в магазині зробити це неможливо, тому досить буде і 2 перших пунктів.

Що стосується процесу установки, то це не складніше, аніж зазвичай муфтового з'єднання труб.

Інструкція виглядає наступним чином:

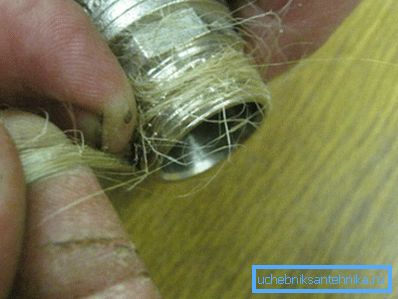

• на різьбову частину намотується лляна підмотка або ФУМ-стрічка;

Зверніть увагу! Напрямок підмотки - по ходу різьблення. Якщо різьблення на крані внутрішня, то підмотка виконується на трубі.

• кран накручується, 1-2 обороту вручну, потім динамометричним ключем;
• після залишається тільки перевірити герметичність стиків, при необхідності розібрати з'єднання і додати підмотки.

Підведення підсумків

Запірний кран - просто незамінна в господарстві річ. Незважаючи на те, що його конструкція за минулі з моменту винаходу роки істотно не змінилася, на ефективності це ніяк не позначилося. Запропонований матеріал дозволить недосвідченому читачеві усвідомити як влаштований і як працює подібний пристрій.

На відео в цій статті показаний принцип роботи поліпропіленового запірного кульового крана.
