Види кран-букса - розбираємося в конструкції і порівнюємо

Кран-буксу можна вважати головним елементом будь-якого крана, саме ця нехитра конструкція відповідає за те, що при повороті вентиля перекривається подача води. При виборі конкретної моделі доводиться враховувати не тільки геометричні розміри, а й умови експлуатації цього пристрою. Запропонований матеріал дозволить зрозуміти, що таке кран-букса, її пристрій і принцип дії, а також допоможе при виборі.

Види кран букси

Що стосується класифікації, то в залежності від конструкції можна виділити:

• пристрою з черв'ячною зв'язком, при роботі просто висувається шток і перекриває прохід, через який надходила вода. Черв'ячна кран-букса - класика, саме до цієї категорії відноситься більшість старих пристроїв.

Зверніть увагу! Зрозуміти, що в крані використовується цей тип букси можна по тому, скільки оборотів потрібно зробити до перекриття води. В черв'ячних моделях шток опускається плавно, тому потрібно зробити кілька повних обертів.

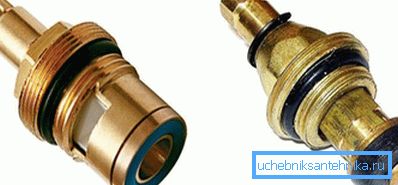

• керамічні - з, власне, кераміки зроблено не все пристрій, а лише 2 диска, які і є запірним елементом. Ціна трохи вище, ніж у черв'ячного аналога, зате керамічні диски дуже повільно зношуються, до того ж, кран можна закрити майже миттєво, досить повороту ручки приблизно на 90 ?;

• відзначити варто ще й кульові пристрої. Кульова кран-букса відрізняється від вищеперелічених тим, що в ролі запірного елемента виступає звичайний металева куля з наскрізним отвором. Так само, як і керамічний варіант дозволяє швидко перекрити потік води.

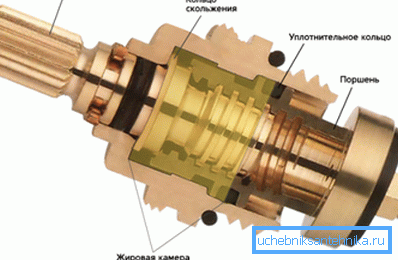

В цілому конструкція кран-букс різних виробників залишається однією і тією ж, змінюються лише окремі деталі з метою підвищення довговічності. Наприклад, деякі виробники влаштовують жирову камеру між ущільнювальним і кільцем ковзання, це підвищує довговічність поршня і забезпечує плавність повороту ручки.

А запірну прокладку можна просто захистити латунної обечайкой - це дозволить не розповзтися їй при навантаженнях.

Види + розміри крана-букса особливо важливі при виборі. Якщо тип цього пристрою впливає тільки на довговічність і зручність використання крана, то від посадкового розміру залежить взагалі можливість установки букси в гніздо.

Детальніше про пристрій і установці

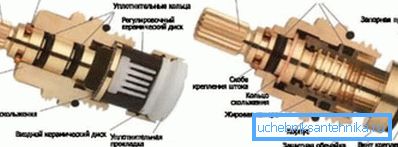

Що стосується того, які види кранбукси можна вважати оптимальними, то універсальної відповіді немає, все залежить від умов експлуатації і вимог до крану. Тому має сенс розглянути конструкцію і принцип роботи перерахованих раніше типів пристроїв.

Пристрій і принцип дії черв'ячної кранбукси

Принцип дії полягає в тому, що при обертанні маховика шток переміщається вгору-вниз і закріплена на його кінці гумова замикає прокладка надійно перекриває канал, по якому надходила вода. Саме замикає прокладку можна вважати самим «слабкою ланкою», але замінити її не важко, так що гумова кран-букса може вважатися досить надійною.

Металевий стрижень з нарізаною лівою різьбою (він же черв'ячний гвинт) фіксується в штоку. Сам шток випускається у вигляді порожнього шестигранного стрижня з головкою для установки ручки (маховика). На кінці черв'ячного гвинта закріплюється запірна гумова прокладка.

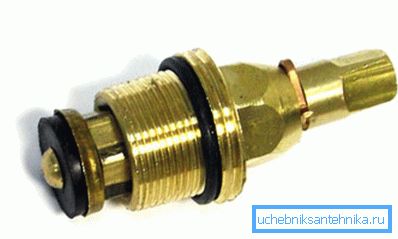

По виду головки під маховик можна судити про те, хто виробник кран-букси. У моделей вітчизняного виробництва вона має чотиригранну форму, у зарубіжних - круглу насічками. Наприклад, кран букса 20 шліців - гарантовано зарубіжного виробництва.

Якщо порівнювати її з аналогами (керамічної і кульової), то відзначити можна хіба що набагато меншу довговічність. Зате така кран-букса набагато менш вимоглива до якості води, так що якщо у воді зустрічаються дрібні механічні включення, то підійде саме такий варіант.

Що стосується розмірів, то найбільш ходової вважається кран букса 3, 4, 3/8, 1/2 дюйма. Саме такі діаметри посадкової частини зустрічаються в переважній більшості будинків.

Керамічна кран-букса

Ключовий елемент такого пристрою - 2 керамічні пластини з ідеально рівною поверхнею. У кожній з них виконано наскрізний отвір однакової форми. Нижня пластина - нерухома, а верхня - з'єднана зі штоком і ручкою. Якщо кран-букса з маховиком вимагає декількох оборотів для відкриття, то максимум, чого потребують напівперевертня аналог - повороту на 90 ?.

Коли кран відкривається, то отвори на нижньому і верхньому дисках поєднується, при закритті - верхня пластина повертається так, що отвори перекриваються.

Зверніть увагу! Єдиним мінусом такої конструкції можна вважати практично повну непридатність до ремонту. Якщо з ладу вийде керамічний диск, то доведеться купувати нову буксу.

Герметичність залежить від того, наскільки щільно прилягають пластини одна до іншої, тому напівперевертня кран-букса повинна пропускати тільки чисту воду, без піщинок і інших твердих включень. Наприклад, вона може використовуватися для подачі води після фільтра.

Про розміри і взаємозамінності кран-букс

Досить часто люди хочуть замінити постійно підтікає червячную кран-буксу на керамічну. У зв'язку з цим виникає питання - чи буде потрібно для цього заміна крана цілком або досить просто на місце старої кран-букси вставити нову.

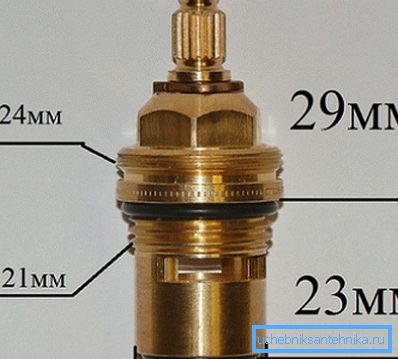

Орієнтуватися при виборі потрібно на діаметр посадкового отвору, тобто розмір тієї частини кранбукси, яка вкручується в змішувач, повинна точно відповідати розміру гнізда. Зрозуміло, що, наприклад, кран букса 3 8 дюйма не підійде для отвори меншого діаметра.

Також варто звернути увагу на пристрій частини під маховик. В імпортних пристроях значення має кількість насічок, а вітчизняних ця частина і зовсім виконана у вигляді четирехгранніка. Так що, якщо змінюється кран-букса вітчизняного виробництва на керамічний аналог, то знадобиться ще і заміна маховика.

Що ж стосується довжини, то за цим параметром більшість кран-букс не відрізняються один від одного, що тільки сприяє їх взаємозамінності.

Порядок виконання робіт при заміні і ремонті кранбукси

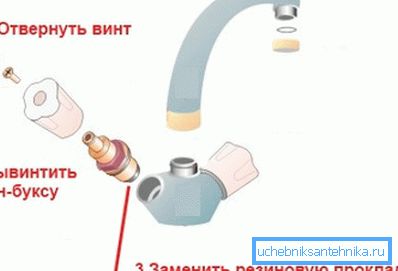

При заміні інструкція по виконанню робіт буде виглядати так:

• спершу потрібно припинити подачу води і приступити до демонтажу старого пристрою. Перший крок - зняття ковпачка з маховика;
• під ним виявиться болт, відкрутивши який, можна зняти вентиль;

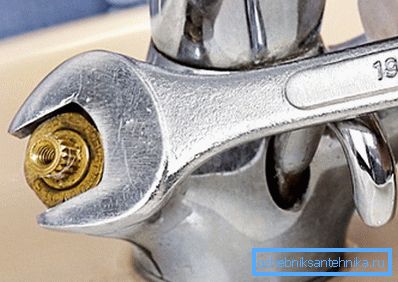

• після цього можна ключем викрутити саму буксу з посадкового гнізда;

• після огляду різьблення і видалення сміття можна приступати до установки нової кран-букси. Роботи проводяться в зворотному порядку - спочатку вкручується сама букса, потім настає черга декоративного ковпачка і вентиля.

Зверніть увагу! При виборі нової кран-букси вкрай важливо правильно підібрати розмір. На око робити вибір точно не варто, в результаті можна обзавестися, наприклад, кранбукси з діаметром посадкової частини 3/8 дюйма, тоді як потрібна була кран букса 1 2 дюйми.

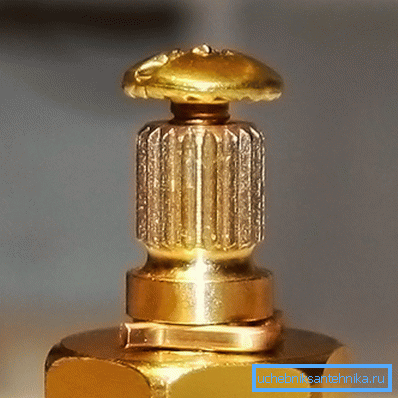

Установка маховика виконується тільки якщо він відповідає кількості шліців на штуцері. Зрозуміло, що кран букса 18 шліців і маховик з квадратним перетином отвори просто несумісні.

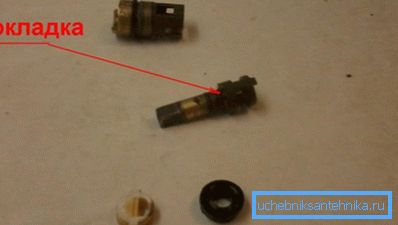

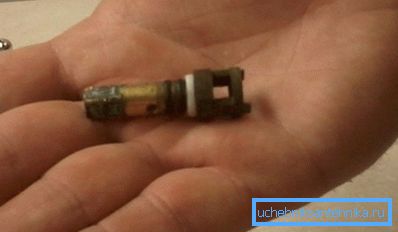

Що стосується ремонту, то у випадку з черв'ячними пристроями він, як правило, полягає в заміні запірної прокладки. У цьому випадку все, що потрібно зробити - демонтувати кранбукси і замінити стару прокладку на покупну нову. При бажанні можна навіть вирізати її самому з досить щільною і товстою гуми.

Набагато гірше, якщо пошкоджено саму дно посадкового гнізда, в результаті цього навіть при справній прокладці кран-букса буде трохи підтікати. У цьому випадку знадобиться заміна всього крана, як тимчасовий захід можна розглядати установку більш товстої прокладки.

Що стосується керамічних кранбукси, то, швидше за все, при виникненні проблем з герметичністю допоможе тільки її повна заміна. Але іноді причина течі криється в стиранні кільця, через яке забезпечує щільний притиск пластин один до одного.

В такому випадку ремонт можливий своїми руками, для цього достатньо просто вирізати нове кільце приблизно такої ж товщини (в точному дотриманні розмірів немає потреби) і розмістити його замість старого на штоку. На цьому можливості ремонту керамічних кран-букс вичерпуються.

Підведення підсумків

Кран-букса - простий, але від цього не менш важливий механізм, який відповідає за нормальну роботу будь-якого крана в будинку. Запропонований матеріал дозволить отримати уявлення про принцип роботи таких пристроїв і визначитися з вибором.

Відео в цій статті можна розглядати як короткий посібник з самостійної заміни кран-букси.
