Види кранів: знайомимося з класифікацією запірної арматури

Які види сантехнічних кранів застосовуються в даний час? У даній публікації нам належить познайомитися з запірною арматурою малих і середніх розмірів, що застосовується в системах водопостачання і опалення приватних і багатоквартирних будинків.

засувки

Вони застосовуються в елеваторних і водомірних вузлах, а також для відсікання окремих ділянок великих контурів водопостачання та опалення. Типові розміри, що застосовуються в межах будинку - ДУ50 - ДУ100.

Однак: в елеваторах сталинок зрідка можна зустріти засувки Ду150. Ще більші розміри використовуються тільки на теплотрасах.

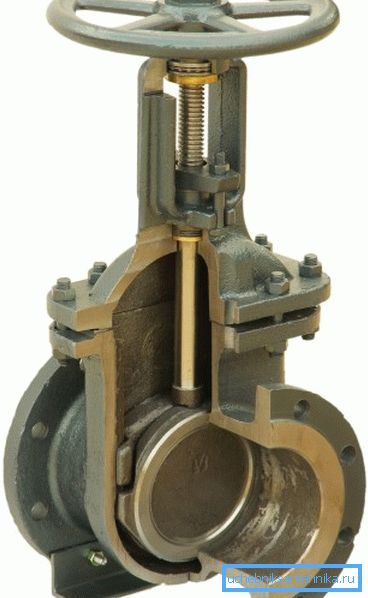

Вода в засувці перекривається парою окремих щічок або монолітним клином, який подається в корпус гвинтовим штоком. Дзеркала (кільця ущільнювачів) на щічках (клині) і корпусі - металеві; герметизація досягається сильним притиском поверхонь.

матеріали

Ось перелік застосовуваних при виготовленні засувок матеріалів.

виконання

Засувки можуть класифікуватися:

• За способом забезпечення притиску щічок до дзеркал корпусу. Сталеві засувки зазвичай комплектуються монолітним затвором, чавунні - клином між двох щічок або між щічками і корпусом.
• За формою рукоятки. Для чавунних виробів характерний круглий штурвал, для сталевих - перпендикулярна штоку рукоятка.
• За рухливості штока. Він може висуватися з корпусу при відкритті або постійно перебувати всередині корпусу. В останньому випадку затвор має власну різьблення.

характеристика

Переваги засувок:

1. Порівняно низький гідравлічний опір.
2. Невеликий монтажний розмір (менше, ніж у гвинтового вентиля того ж діаметру).
3. Можливість монтажу з будь-яким напрямком струму води.

недоліки:

1. Необхідність періодичної набивання сальника і притирання щічок, на яких збираються відкладення.
2. Значні габарити в перпендикулярному осі трубопроводу напрямку (затвор забирається в корпус, пам'ятаєте?).
3. Вельми помірна герметичність затвора. Ситуація, коли в закритому по колу елеваторній вузлі витоку через контрольний вентиль немає взагалі - швидше виняток, ніж правило.

пробкові вентиля

Вода перекривається поворотом притертою до корпусу пробки. Герметичність забезпечується практично повною відсутністю зазору між пробкою і корпусом. Матеріали - метали з порівняно невеликим коефіцієнтом тертя, не схильні до корозії і прикипання суміжних поверхонь один до одного: чавун і латунь.

У багатоквартирних будинках масово застосовуються вентиля розміром 15 - 40 мм.

виконання

У цьому випадку класифікація кранів за типами теж можлива за кількома ознаками.

• Корпус може бути збірним або монолітним.

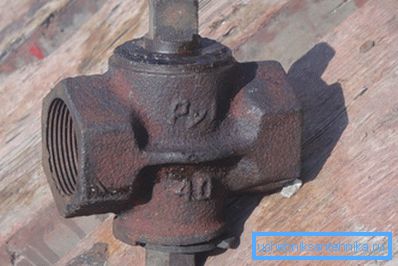

• Герметичність штока пробки може забезпечуватися сальниковой набиванням з притиском Сальниця або зусиллям притиску пробки до корпусу. В останньому випадку вона притягується гайкою на що проходить через корпус хвостовике.

• Вентиль може забезпечуватися рукояткою або перекриватися ключем.

характеристика

переваги:

1. Невисока ціна, пов'язана з простотою конструкції крана.
2. Досить широкий наскрізний канал в пробці, що дозволяє вентиля не забиває сміттям.

недоліки:

1. У сальникових кранів - постійні течі сальника при закритті і відкритті, у натяжних - ризик відриву хвостовика.

Зауважте: для набивання сальника коркового вентиля своїми руками трубопровід доведеться осушити по обидва боки від нього. Інакше потривожена пробка може вилетіти з корпусу на фронті потоку води.

1. Велике зусилля, необхідне для зміни положення крана.
2. Висока гідравлічний опір.

гвинтові вентиля

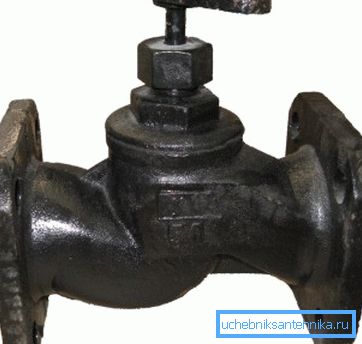

Рухомий клапан приводиться в рух гвинтовим штоком. Він перекриває воду, притискаючись до сідла з наскрізним отвором в ньому. Матеріали - чавун (в даний час з нього виготовляються в основному вентиля великих розмірів) і латунь.

виконання

Які типи кранів з рухомим клапаном і гвинтовим штоком застосовуються в сантехніці:

• Клапан може бути суцільнометалевим, з полірованим дзеркалом, або з прокладкою з гуми або пароніту (знову-таки гуми, тільки жорсткою і термостійкої).
• Суцільнометалевий клапан, в свою чергу, може мати плоске або конічне дзеркало.

Увага: різновид кранів з конічним латунним клапаном - це, на думку автора, творіння якогось похмурого генія, надіслане сантехнікам в покарання за пияцтво. Заклинений в корпусі клапан (а заклинюється він дуже часто) неможливо витягти, не знявши вентиль повністю. Очевидна інструкція - не купувати це чудо ворожої техніки ні за яких обставин.

• Ущільнення штока може бути виконано сальником або одним-двома гумовими кільцями.

характеристика

гідність:

1. Простота ремонту.

недоліки:

1. Необхідність в набиванні сальника і періодичної заміни прокладки (при її наявності).
2. Висока гідравлічний опір.
3. Постійне накопичення сміття під сідлом.

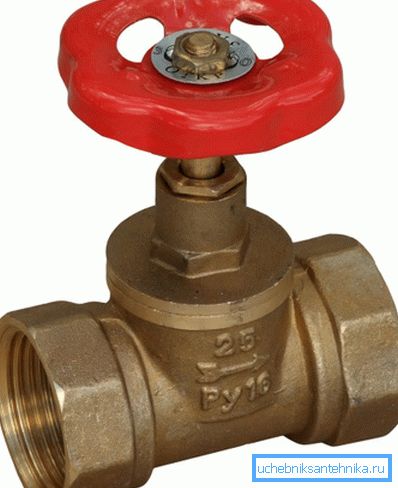

4. Монтаж з єдиним напрямом струму води. Противоток відриває клапан при спробі відкрити вентиль.

кульові вентиля

Всі типи кульових кранів представляють собою глибоку роботу над помилками в конструкції пробкових вентилів.

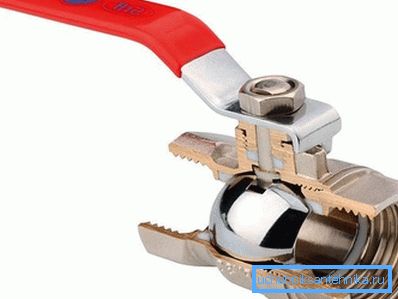

Пробка в них - куля з наскрізним каналом, рівним діаметру приєднується трубопроводу. Вона ущільнена двома кільцевими сідлами з полімеру з низьким коефіцієнтом тертя. Як правило, їм же герметизується шток.

Матеріали - латунь і (рідше) нержавіюча сталь; в якості ущільнювача виступають тефлон або фторопласт. Розміри - від ДУ50 до Ду500.

виконання

Різні види кульових кранів, що застосовуються у внутрішньобудинкових інженерних мережах, розрізняються між собою насамперед конструкцією і формою корпусу.

• Трубопровід може приєднуватися різьбленням, фланцями або зварюванням.
• Корпус може бути розбірним (на різьбі або шпильках) або суцільнозварним.
• Рукоятка може бути стаціонарної або знімною, мати форму важеля або метелики.
• Вентиль може бути поєднаний з довільним фитингом або фільтром грубого очищення.

характеристика

Будемо лаконічні: жодного з перерахованих вище недоліків кульові крани не мають. Несправності вкрай рідкісні і в основному зводяться до необхідності піджати вироблене ущільнення навколо штока після декількох сотень циклів відкриттів-закриттів.

висновок

Сподіваємося, що наш матеріал допоможе читачеві у виборі запірної арматури. Стаття може здатися дещо упередженою; однак вона заснована лише на власному досвіді автора (див.також статтю Кульовий кран 3: 4 - пристрій, характеристики, монтаж).

Як завжди, відео в цій статті запропонує додаткову інформацію. Успіхів!
