Внутрішній водопровід і каналізація будівель, є, без перебільшення, його головними «артеріями». Саме тому розробці цих вузлів фахівці приділяють найпильнішу увагу: в разі помилки рівень комфорту буде істотно знижений, а роботи по виправленню недоліків зажадають серйозної реконструкції і значних фінансових вкладень.

Нижче ми розповімо, які нормативні документи регламентують проектування водопровідних і каналізаційних систем, на що варто звертати увагу при плануванні і які нюанси потрібно врахувати, виконуючи самостійний монтаж трубопроводів.

Загальні питання проектування

Нормативна база

Основним нормативом, який регулює питання облаштувань подібних комунікацій, є СНиП на внутрішній водопровід і каналізацію будівель (2.04.01-85), а також його актуалізована версія СП 30.13330.2012, введена в дію в кінці 2013 року.

Крім того, при проектуванні систем водопостачання та водовідведення слід брати до уваги такі документи:

• СП 31.13330.2012, що визначає процес проектування зовнішніх водопровідних систем.
• СП 61.13330.2012, що регламентує тепло- і гідроізоляцію різних трубопроводів.
• СП 73.13330.2012, що описує санітарні вимоги до житлових будівель і споруд і т.д.

Окрему групу становлять санітарні норми і правила:

• СанПіН 2.1.4.1074-01 - вимоги до якості води, що поставляється через централізовані системи питного водопостачання.
• СанПіН 2.1.2.2645-10 - характеристики умов проживання в приватних і багатоквартирних будинках.
• СанПіН 2.1.4.2496-09 - забезпечення безпеки систем з гарячою водою.

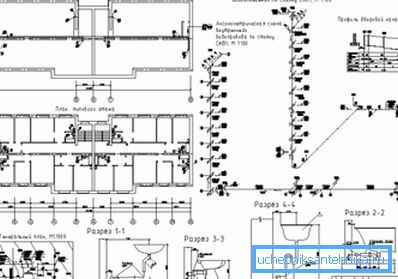

При оформленні документації обов'язковим є використання таких документів як ГОСТ на робочі креслення на внутрішній водопровід і каналізацію (21.601-79), а також інших актуальних на момент здачі проекту регламентів.

характеристики системи

Згідно СНиП на внутрішній водопровід - і каналізація, і система водопостачання повинні відповідати ряду вимог.

Нижче ми перерахуємо ті з них, які будуть найбільш важливими при самостійній проектуванні та облаштуванні таких комунікацій:

• Якщо є можливість, системи водопостачання та водовідведення декількох будівель слід об'єднувати між собою. Такий підхід дозволить більш ефективно використовувати наявні ресурси, що, в свою чергу, буде сприяти зниженню витрат на експлуатацію споруд.

Зверніть увагу! СНиП допускає об'єднання мереж будівель незалежно від їх відомчої приналежності.

• Вода, що надходить у водопровід житлового будинку, повинна відповідати санітарним нормам. Для цього в ряді випадків необхідно проводити комплекс заходів з водопідготовки (очищення, освітлення і т.д.).
• Вода, яка використовується в технічних цілях, також проходить підготовку. При цьому ступінь її очищення визначається особливостями того технологічного процесу, для якого вона використовується.
• Для транспортування води повинні застосовуватися трубопроводи з такого матеріалу, який не погіршує якість рідини навіть при тривалому контакті.

При проектуванні водопровідних систем слід враховувати обсяги споживання. Для різних типів будівель ці обсяги є різними, і найбільш часто зустрічаються цифр наведені в таблиці нижче:

Зверніть увагу! Дані цифри варто використовувати для проектування комунікацій, які ви плануєте прокладати своїми руками. При централізованому будівництві іноді допускається збільшення зазначених нормативів за умови обґрунтування та узгодження з місцевою владою.

Крім обсягів водопостачання СНИП також рекомендує враховувати величину вільного напору.

Мінімальне значення даного параметра має становити:

• На вводі в будинок при одноповерхової забудови - 10 м.
• Для кожного наступного поверху необхідно додавати 4 м.
• У період мінімального водоспоживання допускається зниження напору до 3 м на кожен поверх вище першого.

Зверніть увагу! Величина загального вільного напору не повинна перевищувати 60 м.

внутрішній водопровід

Крім даних вимог нормативних документів також регламентують особливості облаштування всіх контурів комунікації. Нижче ми опишемо основні моменти проектування, і почнемо з систем подачі холодної і гарячої води.

Система водопостачання може бути як централізованої, так і місцевої. Вибір типу системи повинен здійснюватися з урахуванням особливостей ділянки і економічної ефективності підведення магістрального водопроводу.

Так, для значного числа приватних домоволодінь ціна повного комплекту насосного обладнання, а також вартість облаштування свердловини можуть бути куди нижче, ніж прокладка відгалуження водонесучі магістралі.

Залежно від призначення будівлі в ньому можуть бути передбачені такі водопровідні системи:

• Господарсько-питна.
• Виробнича.
• Протипожежна.
• Система гарячого водопостачання.

Зверніть увагу! У ряді випадків пожежний водопровід об'єднують або з виробничим, або з господарсько-питним.

Основними компонентами системи є:

• Введення в будівлю.
• Вузол обліку споживання рідини (іноді його поділяють на два вузла, для гарячої і холодної води відповідно).
• Розводяща мережу.
• Стояки для подачі води на верхні поверхи.
• Підвідні трубопроводи.
• Запірно-регулююча арматура (крани, вентилі).
• Також в ряді випадків конструкція може передбачати установку резервуарів. Типовим прикладом подібної конструкції є мембранний бак, який наповнюється за рахунок роботи колодязного або свердловинного насоса і забезпечує підтримання стабільного тиску в системі.

Окремі вимоги висуваються до системи подачі гарячої води:

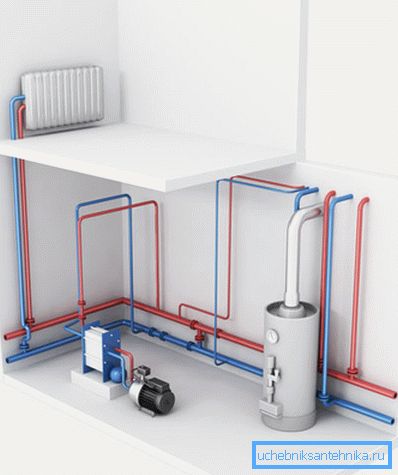

• Для підтримки температури до моменту водозабору інструкція рекомендує облаштовувати систему циркуляції.
• Не допускається установка водозабірної арматури на труби з гарячою водою.
• При прокладанні трубопроводів їх слід обов'язково захищати від втрат тепла, облаштовуючи якісну ізоляцію найбільш проблемних ділянок.

Внутрішня каналізація

Як і водопровід, система видалення рідких відходів повинна проектуватися за певними стандартами.

На сьогоднішній день фахівці виділяють такі різновиди каналізацій:

• Санітарно-побутові - найбільш часто застосовуваний тип. Використовується для відведення стічних вод від раковин, ванн, унітазів, душових кабін, біде і т.д.
• Виробнича - розрахована на роботу з великими обсягами промислових стоків.
• Об'єднана - є результатом поєднання двох попередніх видів.
• Внутрішня водостічна - зазвичай використовується для видалення талої води з покрівель та інших архітектурних елементів.

При плануванні каналізаційної системи необхідно розраховувати її потужність (зазвичай вона узгоджується з обсягами водопостачання). При цьому варто брати до уваги чинні в вашому регіоні нормативи на обсяг скидання каналізаційних стічних вод.

Для внутрішньої каналізаційної мережі актуальними будуть такі правила:

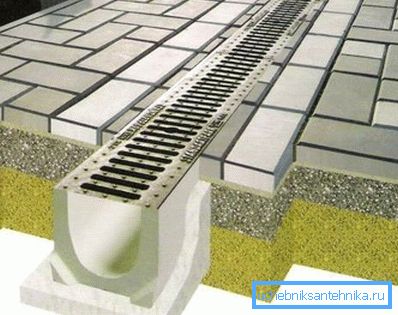

• Водовідведення здійснюється самопливом по закритим трубопроводах. Транспортування рідин у відкритих лотках допускається тільки в тому випадку, якщо вони не мають неприємного запаху і не містять в складі летких речовин.
• Водовідвідні трубопроводи бажано прокладати прямолінійно, з постійним ухилом. Приєднання розводки до стояка здійснюється за допомогою косого каналізаційного трійника або хрестовини.
• Термін служби трубопроводів, які використовуються для облаштування каналізації, повинен становити 25 років і більше. На сьогоднішній день варто віддавати перевагу виробами з технологічних полімерів (ПВХ, поліпропілен, поліетилен).

інженерні рекомендації

водопровідні мережі

Як ви можете побачити, проаналізувавши попередній розділ, вимог до облаштування внутрішньобудинкових комунікацій висувається досить багато. При цьому кожен вузол теж повинен плануватися і зводитися за певними стандартами.

Тому в цій частині статті ми наведемо конкретні рекомендації, якими ви зможете користуватися при прокладці водопроводу і каналізації:

• Для більшості житлових будинків та виробничих приміщень в проект закладається один вхід трубопроводу. Два і більш входу необхідно передбачати тільки для житлових будинків, розрахованих на 400 і більше квартир, лазень і ряду промислових споруд.
• Всі трубопроводи збираємо з деталей, мінімальний термін служби яких повинен становити 50 років при температурі 20 ⁰З і 25 років при температурі 75 ⁰С.

Зверніть увагу! Термін служби розраховується для того тиску, який передбачено експлуатаційними характеристиками конкретної моделі труби.

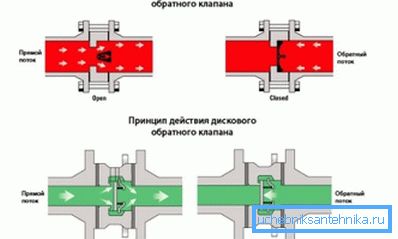

• Регулювання подачі води в систему і її відбору здійснюється за допомогою запірної арматури. Конструкція цих деталей повинна забезпечувати плавну зміну тиску і надійне перекриття струму води в закритому стані.

• У місцях роздільної підводки холодної та гарячої води до точки водозабору бажано встановити змішувачі. У ряді випадків допускається використання двох окремих кранів, однак така конструкція буде куди менш зручною.

Також в системах гарячого водопостачання обов'язково передбачаємо монтаж лічильників води.

Ці деталі зазвичай встановлюються:

• Перед груповими змішувачами.
• Перед водонагрівачами.
• Після приладів обліку гарячої води.

Всі наведені вище рекомендації справедливі як для систем з централізованим, так і для систем з автономним водопостачанням.

Однак там, де водозабір проводиться з колодязя або свердловини, виникає необхідність в монтажі насосного блоку:

• Основним елементом конструкції є помпа, що здійснює підйом води з глибини.
• Робота цього пристрою регулюється автоматичною системою, що включає або відключає насос в залежності від тиску в трубах або резервуарі.
• З метою економії енергії та вирівнювання тиску на верхніх поверхах будівлі зазвичай монтують розширювальний бак, службовець резервуаром для води.

У ряді випадків (при нестабільній роботі центрального водопроводу) насосна станція може встановлюватися і як дублююча система.

система водовідведення

У нерозривному зв'язці з водопостачанням потрібно облаштовувати і каналізацію.

Як правило, водовідвідні труби прокладають:

• У коридорах, підсобних приміщеннях, цехах, на горищах і підвалах - відкрито.
• У житлових приміщеннях за фальш-панелями, плінтусами, в спеціальних каналах або із закладенням в несучі конструкції - приховано.

При цьому в ході монтажу слід дотримуватися таких рекомендацій:

• При прихованій прокладці каналізації з полімерних труб потрібно враховувати механічну стійкість деталей і не піддавати їх деформуючим і руйнують навантажень.

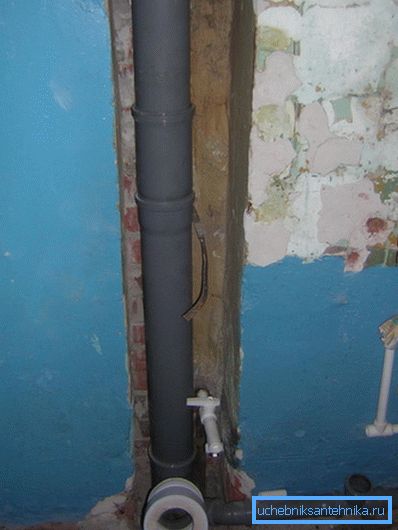

• Вертикальні ділянки трубопроводу (стояки) розміщуємо в спеціальних нішах, виключаючи механічні дії. Лицьова частина ніші повинна бути закрита знімною панеллю, що забезпечує доступ до стояка для ревізії і ремонту.
• Отвори в перекриттях, через які проходять труби, необхідно закрити цементним розчином. Для більш якісної герметизації сама труба при цьому обертається рулонних гідроізоляційних матеріалів.

• Верхня частина стояка виводиться на покрівлю у вигляді вентиляційного каналу. Оптимальна висота підйому вентиляційної труби для експлуатованих плоских і скатних покрівель становить близько 20 см.

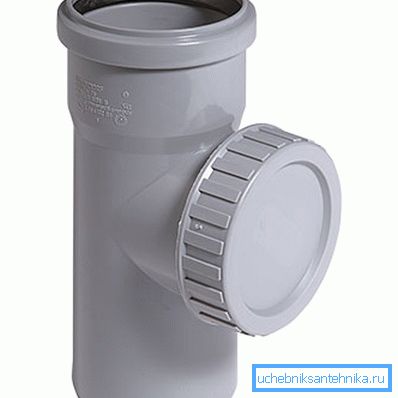

• При прихованій прокладці трубопроводів необхідно передбачити монтаж ревізійних люків. Площа люка повинна складати не більше 0,1 м².
• Відстань між ревізіями залежить від типу споруди. У житлових будинках зазвичай встановлюють по одній ревізії на ділянку від 15 (діаметр труби до 50 мм) до 20 (діаметр 150 мм і більше) метрів.

висновок

Крім наведеної вище інформації СНиП на внутрішні мережі водопроводу і каналізації також містить відомості про різні деталях облаштування і нюансах функціонування даних систем. Ось чому перед початком робіт ми рекомендуємо не тільки уважно переглянути відео в цій статті, а й досконально вивчити повні версії всіх згаданих вище нормативних документів.

Тільки при дотриманні викладених в них вимог можна гарантувати стабільну роботу спроектованих комунікацій.
