Внутрішній водопровід і каналізація будівель: нормативні

Які СНиП або СП на внутрішній водопровід і каналізація будівель діють в Російській Федерації? Нам належить провести короткий огляд основних вимог цих документів. Крім того, в рамках статті ми наведемо деякі довідкові дані і опишемо найпростіші методики виконання розрахунків водопроводів. Отже, приступимо.

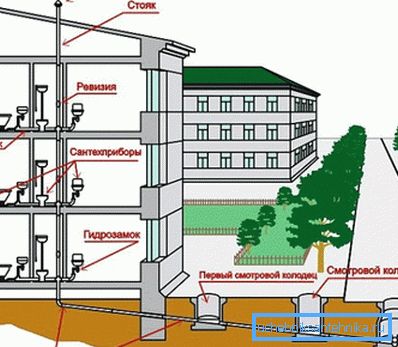

Схема комунікація житлового будинку.

Перелік документів

Власне, він складається всього з двох пунктів, до того ж частково дублюють один одного.

  1. Головний документ - СНиП на внутрішній водопровід і каналізацію будівель за номером 2.04.01-85. Його поточний видання було затверджено Міністерством будівництва в 1996 році.
  2. Звід правил СП 30.13330.2012 є актуализированную версію того ж СНиП. Оскільки цей документ датується більш пізньою датою, саме він стане основним об'єктом для нашого дослідження; проте дії СНиП він не скасовує.

Цікаво: зовнішній водопровід і каналізація будівель по Сніпу 3.05.04-85 теж проектуються і споруджуються до теперішнього часу, незважаючи на існування новіших склепінь правил СП 31.13330.2012 і 32.13330.2012, частково дублюють його вимоги.

Досліджуємо СП 30.13330.2012

Область застосування

Вона обмежується системами водопостачання та водовідведення будівель заввишки до 75 метрів, що відповідає 20-25 поверхах.

Дія документа не поширюється:

  • На пожежні водопроводи.
  • На елеваторні вузли.
  • На спеціалізовані системи водопостачання (подача води для лікувальних процедур, подача деионизированной води і т.д.).

загальні положення

При наявності центральної каналізації в районі будівництва будівлі будуються з внутрішніми системами каналізації та водопостачання. При її відсутності для очищення каналізаційних стоків використовуються локальні очисні споруди, якими повинні комплектуватися громадські заклади і житлові будівлі вище двох поверхів.

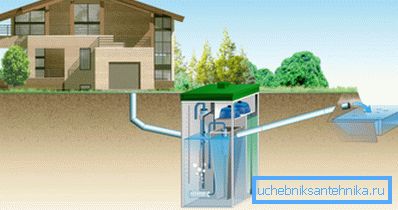

Станція глибокого біологічного очищення відповідає за знезараження стоків.

У виробничих будівлях водопровід і стічна система можуть бути відсутніми, якщо на підприємстві немає центрального водопроводу, а число працівників в зміні не перевищує 25 осіб.

Якість і температура води

Якість води господарсько-питного призначення повинно відповідати вимогам, викладеним у СанПіН 2.1.4.1074. Для виробничих потреб воно визначається технологічними вимогами.

Температура ГВС в точках водорозбору повинна лежати в діапазоні 60 - 75 градусів.

Примітка автора: в реальності ця вимога порушується, ймовірно, частіше за всіх інших. Згідно з діючими температурним графікам, при +8 на вулиці температура води в трубопроводі, що подає теплотраси повинна бути рівною 46,4 - 53,2 С. Звідки в цьому випадку можуть взятися мінімальні 60, автору категорично незрозуміло.

У дитячих садках і яслах температура ГВП не повинна бути вище +37 С.

У туалети (пісуари і зливні бачки) може подаватися вода непитного якості. При більш низьких вимогах до обробки ціна кубометра буде помітно менше.

Зазвичай, втім, всі сантехнічні прилади живляться холодною водою від одного стояка.

системи водопроводу

  • Подача гарячої води з теплотраси небажана. Рекомендується готувати її на місці в теплообмінниках і водонагрівачі.
  • Пожежний водопровід може об'єднуватися з господарсько-питним або виробничим.
  • Систему ГВП слід робити циркуляційної для підтримки температури гарячої води за відсутності водорозбору. Для цієї мети стояки будівель вище 4 поверхів об'єднуються в групи (від 3 до 7 штук); перемички прокладаються по горищі або в квартирах.

Тиск на рівні точок водорозбору повинен відповідати наступній таблиці:

Розташування приладу Тиск, кгс / см2
Нижній прилад в будівлі Не більше 4,5
Те ж, для будівель, що зводяться в забудованих раніше районах Не більше 6
Верхній прилад в будівлі Не менш 2

Важливо: тиску в одну атмосферу відповідає висота водяного стовпа в 10 метрів. Відповідно, будь-яка будівля вище 25 метрів, щоб укластися в ці вимоги, має комплектуватися проміжними підкачки на середніх поверхах. На практиці підкачка якщо і є, то встановлюється в підвалі або в окремій будові.

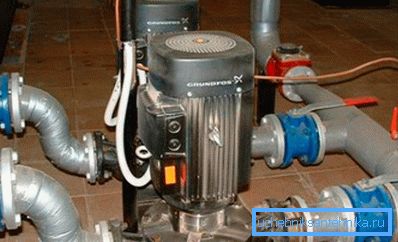

На фото - насосна станція, що піднімає воду на верхні поверхи.

каналізація

Відведення каналізаційних стоків слід організовувати по самопливних закритим трубопроводах. Ділянки каналізації прокладаються прямолінійно; повороти виконуються з обов'язковим встановленням відповідної фасонини. Ухил залишається постійним на всьому протязі кожної ділянки.

Корисні дрібниці

Наостанок запропонуємо увазі читача кілька несистематизированной інформації, що має відношення до проектування, будівництва і обслуговування водопроводів.

  • Відстань від водопроводу до фундаменту будівлі має бути не менше 5 метрів.
Мінімальні відстані від підземних комунікацій до інших об'єктів.

Однак: згідно СНиП 2.07.01-07, при прокладці сталевого або пластикового водоводу в захисному футлярі відстань від водопроводу до будинку може бути зменшено до півтора метрів.

  • Якщо через будівлі транзитом проходить магістральна мережа водопроводу, вона залишається в зоні відповідальності Горводосеті. Житлова організація зобов'язана лише забезпечити доступ до магістралі.
  • Своїми руками розрахувати діаметр водопроводу для будинку або квартири допоможе наступна таблиця:
Внутрішній діаметр, мм Витрата в літрах в секунду
10 0,11
15 0,35
20 0,7
25 1,4
32 2,3
40 3,5
50 5,9
  • Інструкція з розрахунку пікового витрати води зводиться до використання ще однієї таблиці:
сантехнічний прилад Витрата в літрах в секунду
Унітаз (зливний кран) 1,40
Унітаз (зливний бачок) 0,10
поливальний кран 0,30
Душ, умивальник, мийка 0,12
Ванна при наборі води 0,25

  • Якщо передбачається одночасно використовувати кілька точок водорозбору, витрата через них підсумовується. Наприклад, для ванни, унітазу з бачком і кухонного миття він складе 0,25 + 0,10 + 0,12 = 0,47 л / с.

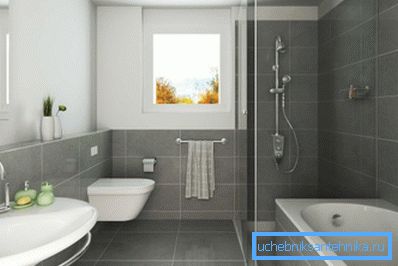

Водопровід проектується з урахуванням одночасної роботи декількох приладів.

висновок

Сподіваємося, що матеріал цієї статті зможе допомогти читачеві в вивченні основ проектування водопроводів і систем каналізації. Відео в цій статті запропонує додаткову інформацію. Успіхів!
