Вода в будинок з свердловини своїми руками: створення

Тема цієї статті - подача води в будинок з свердловини. Ми з'ясуємо, який напір повинен створювати насос; які насоси кращі для роботи в свердловині і як вони з'єднуються з системою водопостачання будинку. Крім того, нами буде порушена дуже цікава концепція - система кондиціонування, яка використовує воду зі свердловини для охолодження приміщення.

напір

Очевидно, що вода в будинок з свердловини повинна подаватися з надмірною напором.

Для цього як мінімум дві причини.

1. Воді доводиться долати гідравлічний опір труб і фітингів, що пов'язано з неминучим падінням напору.

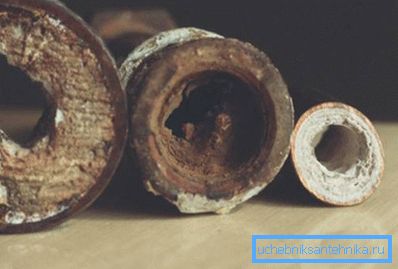

До речі: пластикові та металопластикові труби всіх типів мають куди меншим гідравлічним опором, ніж сталеві (включаючи оцинкування). У разі чорної сталі характеристики труб помітно зменшуються в ході експлуатації за рахунок корозії і накопичення в водопроводі вапняних відкладень.

1. Надмірний тиск необхідно для нормальної роботи змішувачів і арматури бачків унітазів. Якщо вода буде надходити до заливного клапану сучасного бачка самопливом, він просто-напросто не відкриється. Втім, старі вітчизняні бачки здатні працювати без надлишкового тиску.

Отже, який напір повинен створювати насос?

розрахунок

Порядок розрахунку досить простий.

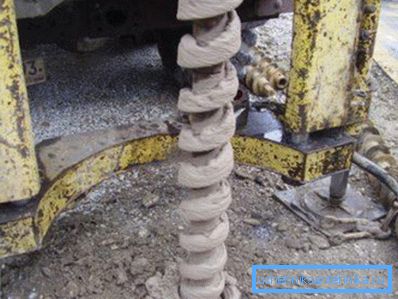

• За основу береться глибина свердловини. Якщо в силу якихось причин документація на неї відсутня, завмер нескладно виконати за допомогою вантажу на мотузці. Врахуйте: насос зазвичай підвішується на відстані не менше метра від дна, що захищає його від попадання в крильчатку мулу і піску.
• До глибині свердловини в метрах додається 30 метрів надлишкового напору. Тим самим ми гарантовано забезпечимо необхідний тиск на всіх сантехнічних приладах.
• Отриманий результат додатково збільшується на 10 відсотків, щоб компенсувати невраховані втрати на фітингах, поворотах водопроводу і т.д.

Давайте з'ясуємо, яким повинен бути напір насоса для 70-метрової свердловини: (70 + 30) х1,1 = 110 метрів.

Перевищувати розрахункове значення не варто з двох причин.

1. Це викличе даремний перевитрата електроенергії.
2. Надмірний тиск піддасть ризику цілісність водопроводу, в першу чергу - гнучких підводок до змішувачів і бачків.

вибір насоса

Яким насосом повинна транспортуватися вода в будинок зі свердловини? Які критерії вибору?

Сучасний ринок пропонує кілька конструктивних виконань свердловинних насосів.

Перерахуємо їх із зазначенням ключових експлуатаційних особливостей.

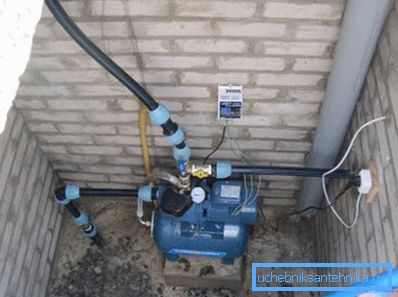

• Пристрої зовнішньої (надземної) установки легкодоступні для ремонту і обслуговування, на відміну від усіх заглибних; їхня біда в тому, що ці вироби здатні працювати лише при відстані від поверхні до дзеркала води, що не перевищує 10 метрів.

• вихрові насоси порівняно дешеві; проте зважаючи на мінімального (в долі міліметра) зазору між крильчаткою і корпусом вони вкрай чутливі до домішок. При утриманні суспензій більше 30 грамів на кубометр краще віддати перевагу інші рішення.
• гвинтові - навпаки, здатні транспортувати пульпу з вмістом піску до 50%. Ціна цієї невибагливості - низька продуктивність і ККД, що не перевищує у кращих моделей 70%.
• мембранні насоси гранично дешеві і здатні створювати відносно пристойний натиск. Їх основний недолік - в тому, що мембрани механічно зношуються в процесі роботи: ресурс пристрою між ремонтами не перевищує 2 років.

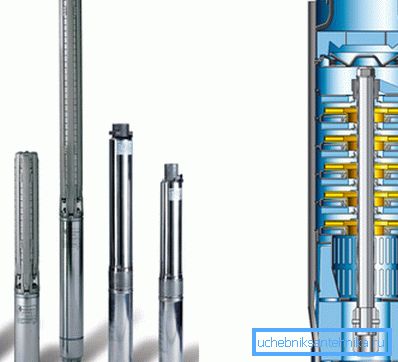

• нарешті, відцентровий насос - це подальший розвиток ідеї вихрового. Напір створюється поступово, кількома робочими колесами. Завдяки великому зазору між ними і корпусом допустимі суспензії в кількості до 150 г / м3 з розміром частки до 2 мм; пристрою цього типу здатні створювати напір до 250 метрів і вище.

На що ще варто звернути увагу, вибираючи пристрій, який забезпечить введення води в будинок з свердловини?

Продуктивність в ідеалі повинна перевищувати пікове споживання сім'ї, але бути менше дебіту свердловини. Друга вимога пов'язано з тим, що сухий хід (робота за відсутності води) - головний ворог механіки насоса: вода забезпечує охолодження двигуна.

Довідка: для сім'ї з 3-4 чоловік зазвичай береться насос продуктивністю 30-50 літрів в хвилину. Якщо вода зі свердловини використовується для поливу, розрахункова продуктивність збільшується вдвічі.

Діаметр насоса повинен відповідати діаметру свердловини. Надмірно великий зазор між корпусом і стінками обсадної труби погіршить охолодження електромотора; відсутність зазору створить проблеми при опусканні і підйомі пристрою для ремонту або заміни. У більшості випадків використовується насос діаметром 4 дюйма (дюйм дорівнює 2,54 см) і обсадна труба діаметром 125 мм.

Краще приділити увагу іменитим виробникам (Wilo, Grundfos, Pedrolo і іже з ними). Інструкція пов'язана з більш високою стійкістю до відмов брендового обладнання та з характерними для них розвиненими мережами сервісних центрів.

введення

Як виглядає власне підводка води в будинок з свердловини?

На цій посаді використовується звичайна поліетиленова напірна труби. Якщо бути точним, її матеріал - ПНД (поліетилен низького тиску помітно міцніше, ніж дешевший ПВД). Діаметр відповідає діаметру патрубка насоса; спосіб кріплення до патрубку - компресійний фітінг.

Основне, на що варто звернути увагу при прокладці введення своїми руками: підведення води до будинку від свердловини виконується нижче рівня промерзання грунту. В цьому випадку ми гарантовано не дамо трубі перемерзнути в пік холодів.

Що робити, якщо викопати траншею потрібної глибини неможливо (скельний грунт, вічна мерзлота і т.д.)?

• Введення теплоізолюється. Для цієї мети можна використовувати шкаралупу з пінопласту або поліуретану, загорнути трубу під спінений поліетилен або зібрати короб, засипаний керамзитом: вибір типу утеплення - на ваш розсуд.

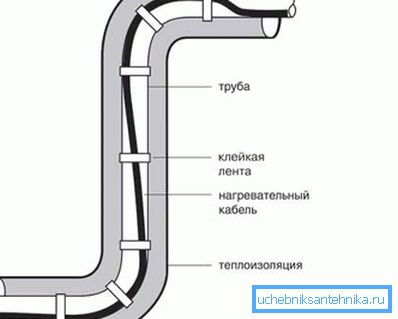

• Усередині теплоізоляції прокладається саморегулюючий гріючий кабель, який не дасть воді замерзнути навіть за відсутності водорозбору. Кабель кріпиться до труби скотчем, ізолентою або хомутами.

Особливий випадок

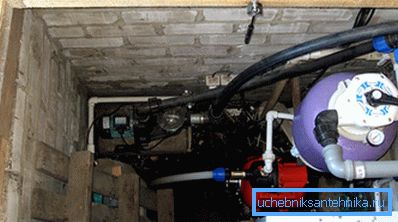

Чи має якісь переваги в плані експлуатаційних якостей свердловина на воду в будинку?

Можна навести доводи і за таке рішення, і проти нього.

• Імовірність замерзання введення прагне до нуля. У підвалі утепленого будови температура не опускається нижче нуля навіть у найлютіші морози. Більше того, вона залишається стабільною навіть в тому випадку, якщо будинок не опалюється: грунт, як ми пам'ятаємо, має стабільно позитивну температуру, від холодного повітря же він в нашому випадку теплоізольований стінами.
• Про риття траншеї можна забути.
• Мало того: при одному і тому ж рівні водоносного горизонту стовбур свердловини, пробуреної з котловану, виявиться дещо коротший, що заощадить вам деяку суму на бурових роботах.

Одні плюси, чи не так?

На жаль, не так. Підступ - в тому, що при деформації стовбура свердловини, падінні насоса або пошкодженні обсадної труби ремонтні роботи часто зводяться до повторної проходці буром. Як ви розумієте, в підвалі житлового будинку це унеможливлюється.

До речі: зазвичай рекомендується бурити не ближче трьох метрів від стін будинку. Обмеження пов'язане з ймовірністю просадки фундаменту при вибірці грунту поруч з ним.

кондиціювання

Чи можна організувати охолодження будинку водою зі свердловини?

Наведемо кілька рішень різної складності та ефективності з їх короткою оцінкою.

Тепловий насос

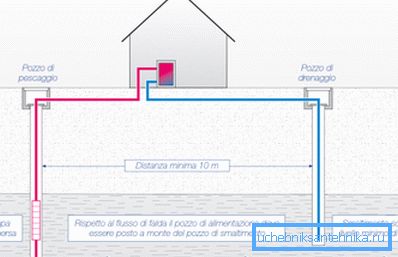

Схема використовує тепловий насос вода - повітря. Його теплообмінник віддає надлишкову енергію воді, яка відбирається з однієї свердловини і зливається в іншу. Завдяки стабільній температурі ґрунтових вод протягом року тепловий насос може використовуватися як для літнього кондиціонування приміщення, так і в якості зимового опалювального приладу.

Рішення досить практично і універсально, проте в його недоліки варто записати:

• Високу вартість. Тепловий насос обійдеться в 150-200 тисяч рублів; друга свердловина теж не порадує власника дешевизною.
• Високі вимоги до дебіт свердловини. Для того, щоб відвести 14 КВт-год тепла, потрібно нагріти на три градуси 4 кубометри води. Стільки за годину віддасть далеко не всякий підземний водоносний горизонт.

Фанкойл в системі водопостачання

Незрівнянно більш дешеве рішення - розімкнути систему холодного водопостачання фанкойлом (теплообмінником з примусовим обдувом). Чому саме їм? Обдув дозволяє збільшити теплообмін при фіксованій площі радіатора.

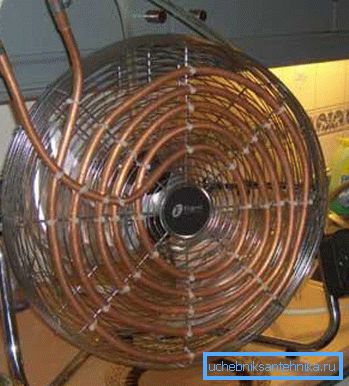

Підказка: в ролі фанкойла часто використовується старий внутрішній блок кондиціонера. Серед іншого, при його застосуванні в цій якості спроститься відведення конденсату: всі необхідні трубки і отвори в корпусі вже присутні.

Чому така схема, незважаючи на простоту, не користується великою популярністю? Через сміховинною ефективності. При розумному витраті холодної води кількість тепла, яке буде відібрано у повітря приміщення, складе близько кіловат-години на добу.

циркуляційна схема

Куди більш розумне рішення - зробити схему з фанкойлом циркуляційної.

• У свердловину вище насоса поміщається теплообмінник. Бажано - мідний, з частим ребрами: таким чином, ми забезпечимо максимум ефективності при мінімальному розмірі. Однак часто він являє собою просто U-подібну поліетиленову трубу.
• Теплообмінник з'єднується з фанкойлом парою магістралей (як правило, з тієї ж поліетиленової труби).
• Магістралі розриваються складанням з циркуляційного насоса, групи безпеки (манометр, розширювальний бачок і запобіжний клапан) і вентиля для заповнення контуру.

Ефективність охолодження для 40-метрової свердловини може скласти 1,5-2,5 кіловата. При цьому витрата електроенергії буде менше, ніж у самого економічного кондиціонера - 60-75 ват.

висновок

Як завжди, в відео в цій статті читач знайде додаткові матеріали. Успіхів!
