Водопостачання з свердловини - варіантів безліч вибирай за

Реалізація будь-який з схем водопостачання вимагає великого досвіду і професіоналізму - починаючи від вибору місця проведення буріння і закінчуючи прокладанням трубопроводів в будинку. Не забудемо, в справу ще втрутиться електронна система управління і контролю, що значно ускладнює і схеми і їх втілення.

Необхідно буде також передбачити всілякі захисні механізми на випадок аварійних ситуацій, а тут без досвіду, тим більше, не обійтися.

Потрібен професійний підхід

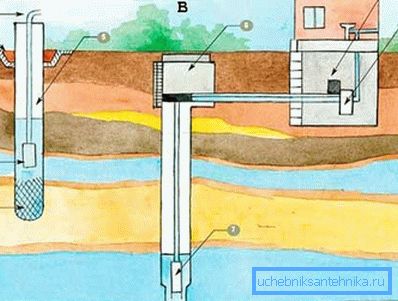

Загальна схема водопостачання, не сильно залежить від типу використовуваної свердловини - «на пісок» (зліва - A) або «на вапняк» (праворуч - B) - і приведена на малюнку «А»:

• 1 - сітчастий фільтр для свердловини безпосередньо на дні обсадної труби, це не звільняє від необхідності ставити вже в будинку цілу систему спеціалізованих фільтрів;
• 2 - насос погружного типу;
• 3 - глиняний замок з вимощенням - захистить, як від потрапляння талих і дощових вод, так і від води, витягнутої з свердловини в результаті першої, основної, і наступних, профілактичних, прокачування;
• 4 - так званий, трубопровід-гусак, як відмінна риса верхнього відведення «свердловини на пісок»;
• 5 - обсадна труба;
• 6 - кесонна камера, вже особливість глибокої «свердловини на вапняк», для вирівнювання тиску;
• 7 - насос, якщо свердловина артезіанська високого тиску, то насосом можна знехтувати, але зазвичай, тільки на перший час використання свердловини;
• 8 - автоматична система управління з реле захисту від перевантажень;
• 9 - гідроакумулятор - неодмінна частина будь-якої системи водопостачання зі свердловини.

вентиляційний відведення

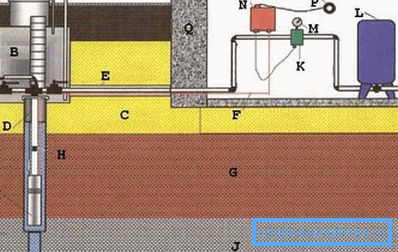

На малюнку «В» представлена ​​дуже схожа, але, одночасно, і більш досконала схема постачання водою індивідуального будинку - тут використовується вентиляційний відведення з кесона.

Помічаємо, в даній схемі використовується принципово важливий відведення води по трубопроводу поза домом безпосередньо з кесона:

• A - вентиляція кесонної камери;
• B - кесон;
• C - шар піску;
• D - страхувальний трос всього обладнання, опущеного в свердловину, про нього забувати не можна;
• E - захисний пенал основного трубопроводу в будинок;
• F - електричний кабель управління насосом;

• G - шар глини;
• H - зворотний клапан;
• I - насос, помічаємо фільтр в цій схемі витягнуть нагору, це допустимо, якщо свердловина була добре прокачано спочатку;
• J - шар вапняку;
• K - реле тиску - обов'язковий захисний механізм, який може бути з'єднаний з каналом відводу води не вдома, при аварійному підвищенні тиску;
• L - мембранний бак, зазвичай для домашніх умов цілком вистачає бака на 60-70 літрів;
• M - манометр;
• N - пульт управління;
• P - звичайна, стандартна домашня мережа харчування в 220 В і 50 Гц.

Принципова електрична схема

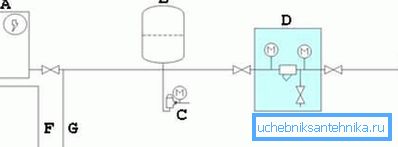

Електроживлення основних вузлів системи відбувається за такою принциповою схемою:

• A - бойлер або будь-яке інше електричне пристрій для нагріву води зі свердловини;
• B - водяний бак на 40-50 літрів, хоча його ємність - справа уподобань кожного;
• C - реле захисту від перепадів тиску в обох напрямках, коли натиск сильно падає або різко і значно збільшується;

• D - фільтр - зазвичай в систему вставляють кілька фільтрів, часто носять спеціалізований характер (на залізо, на жорстку воду);
• E - частина схеми безпосередньо в свердловині;
• F - відведення нагрітої води;
• G - відведення холодної води.

Реалізації - мета одна, шляхи досягнення відрізняються

Розглянемо кілька схем реалізації постачання будинку водою зі свердловини, які відрізняються використанням дуже корисного специфічного обладнання. Радимо звертати увагу на ці нюанси.

Захист від зникнення води

Такий захист - одна з найактуальніших завдань забезпечення водою заміського будинку.

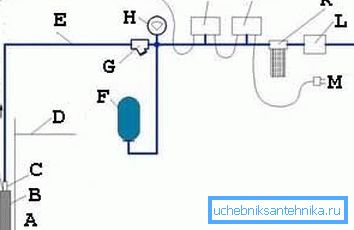

Спосіб її реалізації уявлення на наступною схемою:

• A - свердловина, зауважимо, схема не залежить від типу свердловини - досконала - недосконала, на пісок - на вапняк, з безнапірного шару - з напірного;
• B - погружной насос;
• C - зворотний клапан - зауважте дуже важливий провід, що йде на реле, він і забезпечує миттєвий захист при відсутності води, навіть без аналізу тиску та наявності води в трубах нагорі;
• D - рівень землі;
• E - трубопровід;
• F - гідроакумулятор;

• G - фільтр грубого очищення, його ще називають грязевик - дуже примхливий елемент системи, який часто доведеться знімати для обслуговування;
• H - манометр;
• I - реле тиску;
• J - реле сухого ходу - це і є відмінна риса даної реалізації;
• K - ще один фільтр зі змінними картриджами;

• L - редуктор тиску;
• M - стандартна мережу живлення на 220/50;
• N - далі вже споживачі у вигляді санвузлів і пральних машин; одним з найпомітніших таких споживачів є газовий котел, підключення якого можна провести наступним чином:

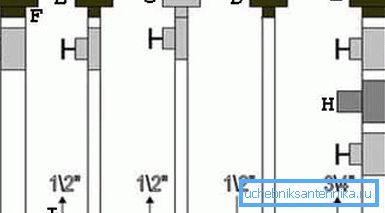

• A - подача опалення;
• B - подача водопроводу;
• C - подача газу;
• D - зворотний канал води;
• E - зворотний канал системи опалення;
• F - гайка типу «американка»;
• G - кульовий кран;
• H - фільтр, зазвичай досить пристрої для грубої очистки;
• I - стрілками показані напрямки струму середовища, цифри - рекомендовані діаметри трубопроводів.

Утеплення і гідроізоляція

Коли мова йде про роботу зі свердловиною, то ні в якому разі не варто забувати про низьких температурах і велику ймовірність замерзання води в трубах. Звідси і необхідність гідроізоляції і утеплення (на малюнку «В» обидва завдання вирішені за допомогою пенала - E).

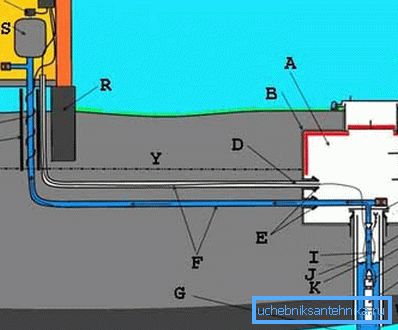

Схема, яка має завдання утеплення на передній план, може мати вигляд:

• A - кесонна камера;
• B - гідроізоляція;

Корисна порада! При створенні гідроізоляції радимо керуватися «золотим» правилом - вона повинна складатися з декількох шарів. Наприклад, на нижньому шарі ізолює штукатурка, далі вентильований шар, далі поліетилен на обрешітці. Обов'язково поліетилен покривайте єдиним шматком. Якщо це не представляється можливим, то краю сусідніх листів з'єднувати з двох сторін гідроізолюючим скотчем.

• C - утеплювач, зазвичай у вигляді стійких до впливу вологи пінопластових плит;
• D - електрокабель в захисному кожусі;
• E - ущільнювачі, система повинна бути гранично герметична;
• F - трубопроводи;
• G - стовбур свердловини відкритий для доступу води;
• H - прокладка кришка;
• I - внутрішня труба підйому води;
• J - страхувальний трос;
• K - рівень підйому води в свердловині;

• L - металевий корпус обсадної труби;
• M - даний корпус також з металу, але нерідко використовується і пластик;
• N - зворотний клапан;
• O - погружной насос;

Корисна порада! Занурювальні насоси гарні при проведенні першої прокачування свердловини. Надалі радимо розглянути варіант установки потужнішого поверхневого насоса. Його продуктивність значно вище, а обслуговування - значно зручніше. Один недолік - ціна, яка значно вище, ніж у заглибних насосів.

• P - утеплювач;
• Q - система електропідігріву - тут використовується комплексний захист від промерзання;
• R - фундамент будівлі;
• S - гідроакумулятор;
• T - реле тиску;
• V - електронний пульт управління;
• U - вихід води до пристроїв-споживачів води в будинку;

• W - шар глини;
• X - вапняк;
• Y - рівень промерзання грунту - цей рівень повинен бути визначений в процесі аналізу і вибору точки буріння свердловини;
• Z - вентильований підпілля, і ось ще одна перевага створення такого роду фундаменту.

Звертаємо увагу на споживачів в будинку

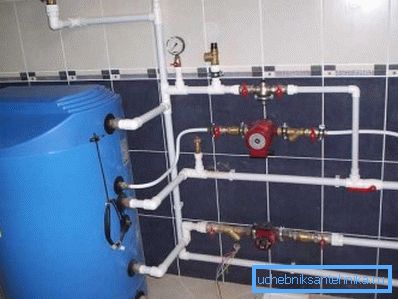

Ну, а тепер то, заради чого весь сир-бор і розвертався - споживачі води, видобутої зі свердловини.

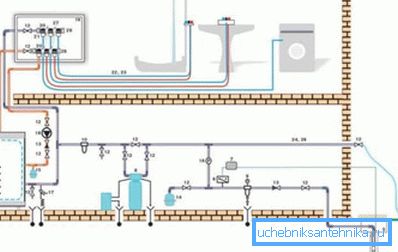

Рекомендуємо цю схему в якості основної при налагодженні водопостачання зі свердловини:

• 1, 2, 3, 4, 5 - зовнішні елементи: насос, муфта, кабель, страховка, оголовок свердловини;
• 6 - реле тиску;
• 7 - електронний пульт управління;

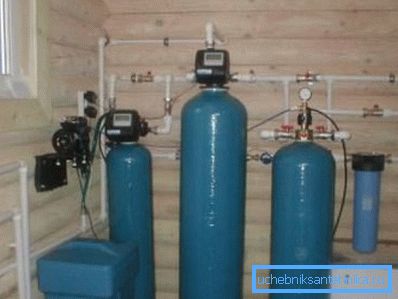

• 8 - установка для пом'якшення води;
• 9 - фільтр, рекомендуємо звернути увагу на пристрої зі зворотним промиванням;
• 10 - ще один фільтр, тонкого очищення зі змінними картриджами;
• 11 - бойлер;
• 12 - кран для води;
• 13 - зворотний клапан;

• 14 - гідроакумулятор, розрахований на тиск в 10 бар при обсязі в 50 літрів;
• 15 - гідроакумулятор, але вже на 25 літрів при тому ж тиску;
• 16 - манометр з краном;
• 17 - система забезпечення безпеки роботи бойлера;
• 18 - внутрішній насос;
• 19 - розподільний шафа;
• 20 - колектор;
• 21 - під'єднання;
• 22 - труба, в даній схемі 16 на 2;
• 23 - гофрований захисний кожух;
• 24 - мідна труба діаметром 22 мм;
• 25 - також мідна труба, але діаметр - 18 мм;
• 26 - теплоізоляція;
• 27 - кронштейни;
• 28 - заглушка для колектора.

Заглиблюючись зокрема

При організації водопостачання потрібно особливо ретельно виконати всі роботи на свердловині, які і визначать успіх всього в подальшому.

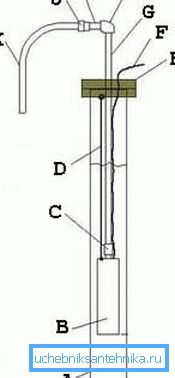

Схема компонування пристроїв під землею буде нескладна:

• A - скважинная, обсадна труба;
• B - насос;
• C - зворотний клапан;
• D - трос для страховки;
• E - оголовок;

• F - електричний кабель до системи контролю та управління;
• G - трубопровід низького тиску;
• H - з'єднувальний кут низького тиску;
• I - трубопровід;
• J - гайка - американка;
• K - пішов трубопровід з металопластику споживачам.

Наявність кесонної камери не є обов'язковим при обладнанні свердловини, але камера дуже бажана, якщо вода надходить знизу під тиском.

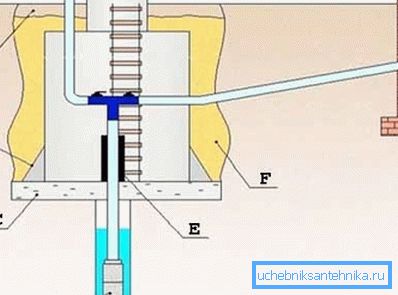

Радимо виконувати кесонну камеру з вентиляцією і розвантажувальним аварійним відведенням води поза системою харчування вдома:

• A - зворотна засипка грунту, більш того, радимо зробити потужний глиняний замок для захисту від попадання вниз талих і дощових вод, а також вод, виведених наверх після прокачування свердловини;
• B - бандажні троси;
• C - бетонна подушка;

• D - насос;
• E - гідроізоляція;
• F - пісочно-бетонна обсипання камери, рекомендований співвідношення піску та цементу - 5 до 1.

висновки

Питання, як зробити водопостачання на дачі зі свердловини, має не одне рішення, але часто тільки одне з них буде відповідати вашим конкретним умовам експлуатації.

Необхідно буде врахувати безліч нюансів, деякі з яких потрібно буде мати на увазі ще на етапі проектування будинку в цілому.

• Тому, по-перше, інструкція вимагає включити детальний план забезпечення будинку водою ще на етапі проектування місцевості дачної ділянки.
• А, по-друге, надати виконати всю роботу «під ключ» дослідної комплексної бригаді будівельників, своїми руками тут впоратися буде дуже важко.

Втім, в цьому переконає вас і додаткове відео в цій статті, яке радимо переглянути не раз.
