Водопровід і каналізація: вимоги до зовнішньої і внутрішньої

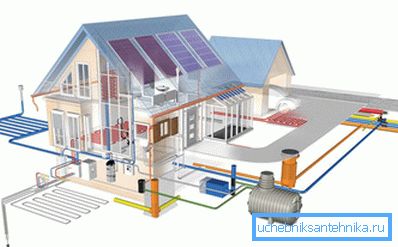

Як і будь-які інші серйозні споруди, водопровід і каналізація повинні будуватися за правилами. Озвучено їх у відповідних Сніпах.

Дотримуватися їх вимоги повинні не тільки будівельні та обслуговуючі компанії, але і власники нерухомості, своїми руками облаштовують інженерні комунікації.

Які документи треба вивчити

Спорудження систем водопостачання і відведення стоків регламентується такими СНіПами:

• 3.05.01 / 85 «Внутрішні сантехнічні мережі»;
• 2.04.01 / 85 «Внутрішня каналізація і водопровід будівель»;
• 2.04.02 / 84 «Водопостачання: зовнішні споруди і мережі»;
• 2.04.03 / 85 «Каналізація: зовнішні споруди і мережі»;
• 3.05.04 / 85 «Зовнішні системи і споруди каналізації і водопостачання».

Крім цього, беруться до уваги положення деяких інших склепінь.

Зовнішні ділянки мереж

1. Склепіння норм регламентують установку всіх типів трубопроводів: металевих, азбестоцементних, залізобетонних, пластикових і керамічних.
2. СНиП на водопровід і каналізацію за номером 3.04.03 / 85 містить правила, що запобігають корозії металевих і залізобетонних мереж.
3. Правила здійснення земляних робіт, облаштування підстав для мереж і споруд визначає звід 3.02.01 / 87.
4. Збірник №3.05.04 / 85 містить і пункти, які стосуються безпосередньо елементів систем. Наприклад, він описує комплектуючі для водопроводу і каналізації.

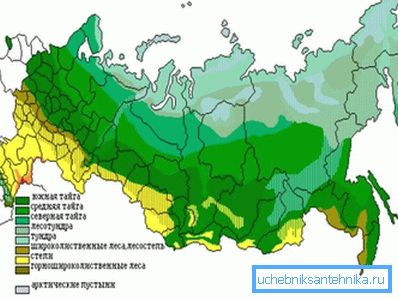

1. У РФ існує кілька кліматичних і сейсмічних зон. Правила будівництва для них різні. Вони озвучені в 6 розділі збірника 3.05.04 / 85.

Зверніть увагу! Дуже важливо грамотно здійснити випробування спорудженої системи. Не менш значимі і правила експлуатації водопровідних та каналізаційних мереж. Все це прописано в зведенні 3.01.04 / 87.

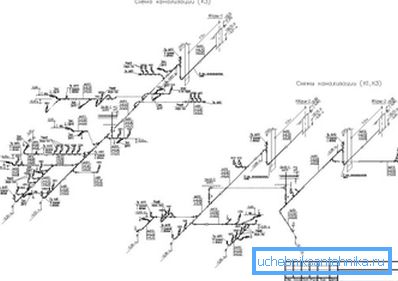

Вимоги до зовнішнього каналізації

1. Каналізацію житлових, виробничих і громадських будівель слід проектувати, виходячи з офіційно затверджених схем районів, дотримуючись проекту планування і забудови населеного пункту.

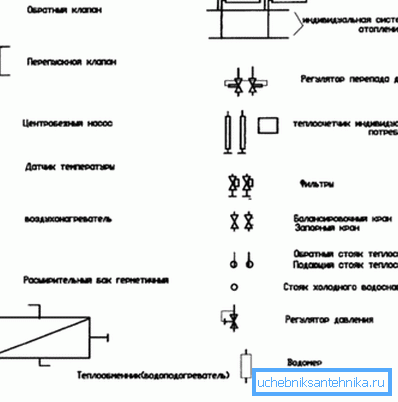

1. Креслення повинні містити умовні позначення водопроводу і каналізації та їх елементів, відповідність ГОСТам №21.205 / 93.
2. При проектуванні слід розглянути доцільність кооперування мереж.
3. Також потрібно врахувати технічні можливості, економічні складові і вже існуючі споруди. Наприклад, перетин водопроводу і каналізації допустимо лише за певних умов.

Вищезгаданий документ 2.04.03 / 85 містить такі важливі пункти.

1. Основні правила розрахунків: добової витрати дощових і стічних вод, гідравлічного опору в трубах, швидкості їх заповнення і т.д.

1. Різновиди і схеми каналізації, які враховують призначення будівлі і чисельність користувачів системи.
2. Вимоги до компонентів мережі: перепадні і оглядових колодязів, сполученню і глибині укладання труб, організації зливних станцій і дощоприймачів.
3. В СНиП міститься і інструкція з проектування і компонуванні повітродувних і насосних станцій.

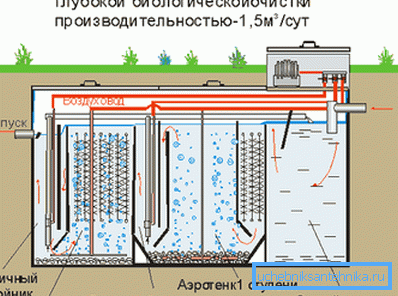

1. Пред'являються нормативи до біологічних і механічних очисних споруд.
2. Методи знезараження стоків.
3. Вимоги до резервуарів для накопичення і зберігання твердих опадів.

внутрішні мережі

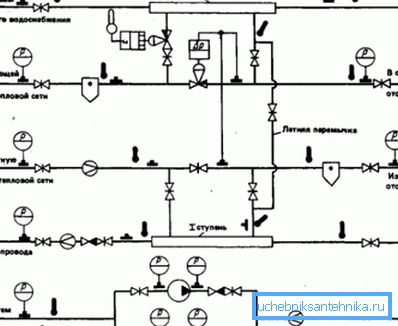

Внутрішній водопровід - це труби, обладнання та прилади, які доставляють воду користувачам. Внутрішня частина відвідних комунікацій включає в себе трубопровід і обладнання, призначене для відводу стоків з будівлі.

Нормативи для внутрішніх ділянок систем

Основний документ, що регламентує проектування, монтаж і реконструкцію внутрішніх комунікацій - це СНиП №2.04.01 / 85.

Крім нього приймаються до уваги нижченаведені склепіння.

1. Збірник 2.01.09 / 85 потрібен для проектування внутрішньої системи водопостачання.
2. Звід 2.04.02 / 84 озвучує правила проектування і монтажу насосних станцій і накопичувальних ємностей для води, які застосовуються при оборотному типі водопостачання.
3. Документ 2.04.03 / 85 нормує проектування і монтаж мереж і споруд. На підставі супутніх розрахунків складається кошторис на водопровід і каналізацію.

В озвученому зводі:

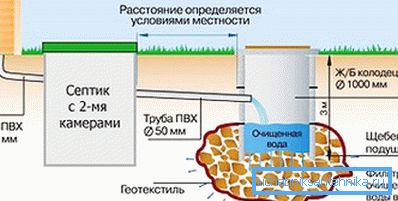

• регламентується планування і монтаж локальних споруд для очищення стоків;
• нормується організація і установка оглядових колодязів;

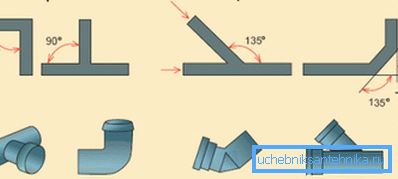

• описуються правила сполучення гілок мережі;
• озвучуються правила гідравлічного розрахунку трубопроводів;
• регламентується проектування і монтаж очисних ґрат, пісковловлювачів, відстійників, маслоуловітель.

Врахуйте, що в збірнику №3.05.01 / 85 визначається висота установки сантехнічних приладів.

Зверніть увагу! Обов'язково ознайомтеся з додатком №5 зводу 3.01.04 / 8. Воно містить правила технічної експлуатації водопроводів і каналізації. Наприклад, воно озвучує порядок промивання та дезінфекції господарсько-питних трубопроводів.

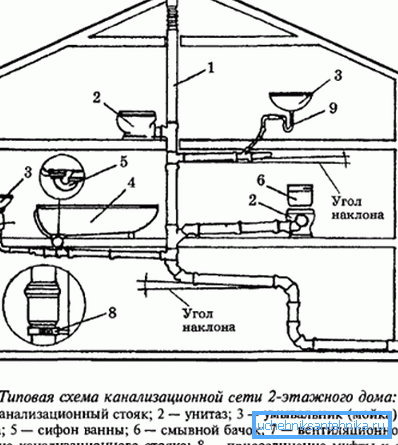

Положення, що стосуються внутрішньої каналізації

Згідно нормативної документації, до внутрішньої частини каналізаційних систем застосовуються такі вимоги.

1. Конфігурація і схема мережі повинна враховувати призначення будівлі. У зв'язку з цим системи ділять на такі типи: побутові, виробничі, суміжні і для внутрішнього водостоку. У кожній з цих різновидів мають враховуватися особливості і склад стоків, температура, агресивність середовищ і інші фактори.
2. Якщо стічні води вимогам збірки 2.04.03 / 85 не відповідають, систему каналізації необхідно оснастити очисними спорудами.
3. Приймачі промислових стоків слід комплектувати гідравлічними затворами.
4. Відведення відходів повинно проводитися по безнапірним трубопроводах закритого типу.
5. Щоб обслуговування водопроводу і каналізації було зручним, їх слід обладнати запірними пристроями.
6. Внутрішні частини каналізаційних систем можна прокладати відкритим методом в промислових цехах, підвалах, технічних поверхах і особливих приміщеннях.
7. Монтаж мереж закритим способом виробляється під підлогою, а також із закладенням їх в перекриттях, вертикальних шахтах, підвісних стелях, спеціальних панелях.
8. Відстань від каналізації до водопроводу повинна становити не менше 40 см.

висновок

Водопровідні та відвідні мережі є відповідальними спорудами. Ціна помилки буде велика - від неправильної роботи системи до її руйнування. Тому проектувати і монтувати її слід строго за вимогами, озвученими в Сніпах.

Перегляньте відео в цій статті. Воно запропонує вам додаткові відомості.
