Водопровід своїми руками: від проекту до монтажу труб

01-10-2018

Водопостачання

Прокласти в будинку або квартирі водопровід своїми руками - завдання досить складна, але все ж посильна навіть для тих, хто раніше не стикався з подібними завданнями. Витративши деякий час на підготовку, ви зможете з успіхом виконати проектні та монтажні роботи, при цьому заощадите на оплаті послуг професійних сантехніків.

Природно, перш ніж братися за інструменти, варто вивчити всю доступну інформацію. І для цього ми постаралися нижче привести основні дані, які можуть бути вам корисні.

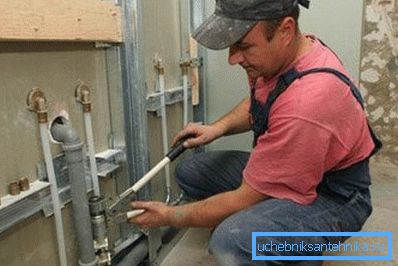

При наявності навичок можна самому зібрати систему водопостачання будинку

Проектування системи водопостачання

Джерело води

Якщо нам потрібно сконструювати систему водопостачання в квартирі, то складнощів не виникає практично ніколи. Пов'язано це з тим, що при централізованому водопостачанні потрібно прокласти буквально кілька метрів труб для з'єднання введення в приміщення з усіма точками споживання (а їх буде дві або три).

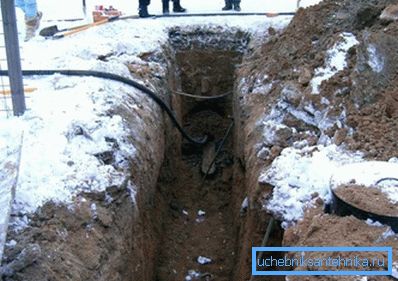

При необхідності підключитися до магістралі можна і самостійно

Куди складніше розбиратися з водопостачанням приватного будинку:

Для початку нам необхідно визначитися з джерелом. Якщо в населений пункт проведено магістральний водопровід, то нам необхідно узгодити підключення до нього в міськводоканалі або іншому дозвільному органі.
Наступне питання - з'єднання магістралі з будинком. Тут досить часто доводиться вирішувати, як прокласти водогін під дорогою, оскільки далеко не завжди комунікації закладаються до асфальтування. Самим розумним виходом в цій ситуації буде залучення будівельної техніки, а саме - встановлення для горизонтально-направленого буріння.

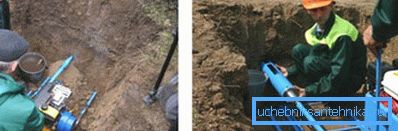

Якщо ж ви не хочете витрачатися, або вам потрібно перетнути дорогу довжиною не більше 8 - 10 м, то можна спробувати впоратися і своїми руками. Фахівці на питання про те, як зробити прокол через дорогу для водопроводу, рекомендують використовувати горизонтальний бур з подовжують штангами. Звичайно, трудомісткість процедури вельми велика, але якщо у вас часу більше ніж грошей - варто спробувати.

Зверніть увагу! Згідно СНБ 3.03.02-97 відстань від водопроводу до дороги становить не менше 2 м від краю бортового каменю. Втім, в кожній конкретній ситуації варто вирішувати питання окремо, оскільки часто ці норми ігноруються раніше прокладеними комунікаціями.

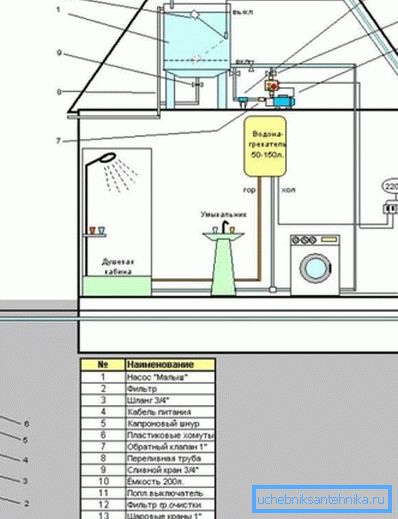

Якщо ж магістрального водопроводу немає, то необхідно облаштовувати окреме джерело. На цій посаді можуть виступати різні колодязі і свердловини, обладнання спеціальними насосами для поставки води в будинок.
Для більш ефективного використання джерела крім насоса варто встановити розширювальний бак для зберігання запасу води. Наявність такого бака сприятиме рівномірному напору в трубах, і користуватися водопроводом можна буде відразу, не чекаючи, поки насос закачає чергову порцію води.

Зверніть увагу! Установка розширювальних баків також дозволяє мінімізувати витрати електроенергії і збільшить ресурс насоса за рахунок більш рідкісного його включення.

Нарешті, потрібно подумати і про комфорт. У приватному будинку єдиним джерелом гарячої води буде електричний, газовий або твердопаливний нагрівач, тому при плануванні комунікацій для цього пристрою варто передбачити окреме місце.

Трубна розводка в межах будинку

В межах самого будинку теж потрібно спроектувати трубну розводку. Звичайно, найкраще, якщо всі крапки споживання будуть знаходитися максимально близько до місця введення, але так буває далеко не завжди.

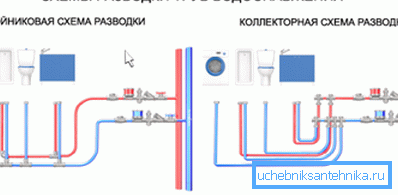

Схеми послідовної і паралельної розводки

Тут може бути два варіанти планування:

Більш економічною є так звана послідовна розводка. Від стояка прокладаємо один контур, що проходить уздовж всіх точок споживання, і навпроти кожної точки виконуємо врізку трійника. Через трійник підключаємо кран до водопроводу, економлячи таким чином значні обсяги матеріалу.
Мінусом послідовної розводки є нестабільність напору: як тільки ми відкриваємо один кран, в інших тиск падає практично до нуля.

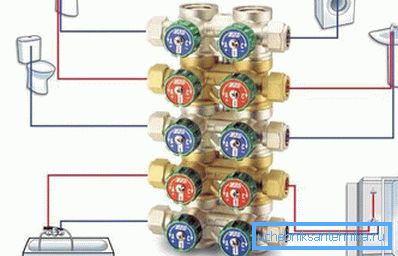

Саме з цієї причини застосовується колекторна (паралельна) розводка. До стояка підключається колектор з декількома висновками, і до цих висновків приєднуються контури гарячого і холодного водопостачання - по одному на кожну точку споживання. Ціна такого рішення буде істотно вище, але в великих будинках варто реалізувати саме таку схему.

Нарешті, не варто забувати і про зливі. Зазвичай установка водопроводу здійснюється паралельно з монтажем каналізаційної мережі, так що обов'язково слід враховувати необхідність прокладки труб для відводу стоків.

Інструменти і матеріали

вибираємо труби

Коли наш проект готовий, слід визначитися з тим, які матеріали ми будемо застосовувати для його реалізації на практиці. І в першу чергу потрібно вибрати відповідні труби, оскільки саме від них багато в чому залежить надійність і довговічність всієї системи.

Для аналізу доступних на сьогоднішній день варіантів варто вивчити наступну таблицю:

матеріал	переваги	недоліки
чавун	Висока міцність. Стійкість до корозії. Несприйнятливість до температурних деформацій.	Значна маса. Низька стійкість до ударних впливів і тріщин. Складний монтаж. Висока ціна.

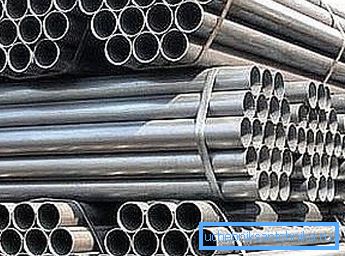

сталь	Хороші механічні показники. Можливість з'єднання за різними технологіями. Широкий асортимент.	Значна маса. Схильність до утворення іржі.
мідь	Хімічна інертність: матеріал не іржавіє при впливі води, не схильний до корозії. Висока пластичність. Привабливий зовнішній вигляд.	Знайти мідні труби відповідного діаметру досить складно. Один з найбільш дорогих варіантів.
металопластик	Стійкість до хімічних і температурних впливів. Великий асортимент з'єднувальних фітингів. Добре переносять перепади напору.	Матеріал досить дорогий (у порівнянні з іншими пластиковими виробами). Для монтажу використовуються дорогі інструменти і фітинги.
поліпропілен	Труби мають прийнятними експлуатаційними показниками. Довгі відрізки легко гнуться, що дає можливість виконувати прокладку на криволінійних ділянках. Сварка поліпропілену дозволяє формувати нероз'ємні з'єднання з високою герметичністю. Вартість матеріалу цілком доступна.	Кілька поступаються іншим різновидам по механічної міцності. Мають менший термін експлуатації, особливо в системах гарячого водопостачання.
поліетилен	Матеріал стійкий до корозії, володіє низькими показниками дифузії. Труби відрізняються гнучкістю і еластичністю, що дозволяє їм переносити різні деформації без порушення цілісності. Ціна також цілком приваблива.	Механічна міцність відносно невелика, але цілком достатня для застосування в побуті. При впливі високого тиску або температури більше + 950С матеріал може деформуватися.

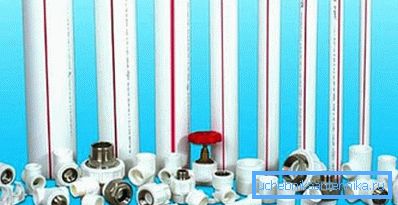

Для виготовлення комунікацій активно використовуються різні полімери

Як видно з таблиці, різні матеріали для водопроводу мають різні достоїнствами і недоліками. Втім, найчастіше для самостійної прокладки системи використовують саме полімерні труби, або ж комбінують вироби: зовнішню частину, прокладену під землею, роблять з чавуну або щільного зшитого поліетилену (PEX), а внутрішню - з поліпропілену або металопластик.

підбираємо інструменти

Крім самих труб, а також відповідних до них фітингів і запірної арматури нам знадобляться ще й інструменти.

Якщо ми будемо прокладати всю систему своїми руками від початку і до кінця, то варто придбати:

Штроборез або перфоратор для роботи з несучими конструкціями.
Пилу по металу або пластику (в залежності від того, які труби ми будемо укладати).
Зварювальний апарат (якщо планується монтаж нероз'ємних з'єднань сталевих патрубків).
Паяльник з припоєм (відповідно, для мідних труб)

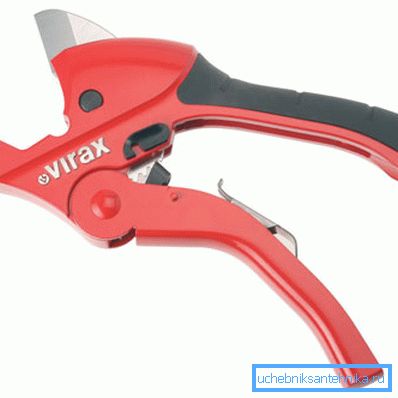

Труборіз - спеціальний інструмент, який полегшить процес підгонки виробів за розміром.

Паяльник для пластикових труб або обтискача для прес-фітингів.
Набір сантехнічних інструментів - розвідні і ріжкові гайкові ключі, торцювання для зачистки кромки труби і т.д.
Рівень і рулетку.
Ручний інструмент.

Також не зайвим буде подбати про наявність достатньої кількості прокладок і сантехнічної підмотки. За допомогою цих деталей ми будемо забезпечувати герметичність місць приєднання запірної арматури.

монтаж системи

Відкрита і прихована прокладка

У цьому розділі ми розповімо, як зробити водопровід самостійно.

І почнемо з підготовки підстави, на яке будуть встановлюватися труби:

Найменш витратною є відкрита прокладка. При цьому всі контури розміщуються уздовж стін приміщення і фіксуються на підставі за допомогою хомутів. Фіксацію слід робити досить жорсткою, щоб запобігти випадковому зміщення труби, але при цьому кріплення не повинен віджимати виріб і деформувати його.

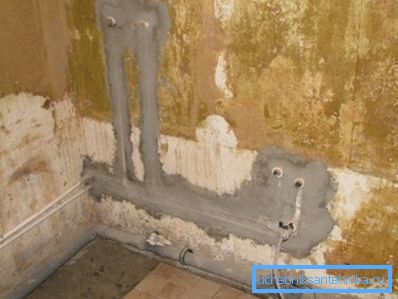

Однак багатьом не подобається зовнішній вигляд водопровідних труб, і тому на відкритих ділянках їх прокладають в товщі стіни. Для цього в матеріалі конструкції проробляємо штроби за допомогою штроборізи або перфоратора, закріплюємо в них комунікації і замазуємо пази будівельним розчином.
Можна прийняти і компромісне рішення. В цьому випадку прокладаємо всі труби відкрито, але приховуємо їх за декоративними коробами. Це тим більш зручно, якщо замаскувати потрібно відносно невелику ділянку, оскільки інші частини контуру і так приховані за меблями (наприклад, кухонним гарнітуром).

з'єднання труб

Тепер пора обговорити власне питання монтажу водопровідної мережі. Який би матеріал ми не вибрали, труби в будь-якому випадку будуть з'єднуватися за допомогою фітингів - прямих муфт, косинців, відводів і т.д. Конструкція фитинга і методика його закріплення на трубі залежить від технології монтажу.

Своїми руками найпростіше зібрати водопровід на зварних фітингах або за допомогою спеціальних пристосувань для металопластикових труб. Обидва ці варіанти ми і розглянемо в цьому розділі.

Сварка застосовується для з'єднання труб з полімеру:

Вироби відрізаємо за розміром, ретельно зачищаючи краю. Якщо до складу трубної стінки входить металеве армування - видаляємо його, щоб не знижувати якість зварювання.
Підбираємо фітінг, діаметр якого відповідає діаметру труби, а конфігурація - поставленому завданню.

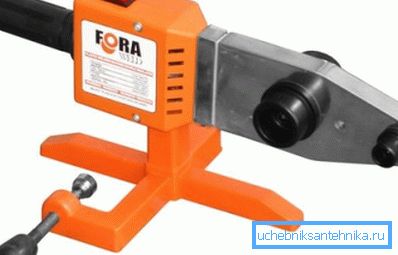

Трубу і фітінг приєднуємо до насадок паяльника. Включаємо паяльник і прогріваємо деталі стільки, скільки того вимагає інструкція (час залежить від товщини пластику і потужності апарату).
Знімаємо деталі з насадки і з'єднуємо, усуваючи трубу в фітінг без обертання. Фіксуємо протягом 30 секунд, після чого відпускаємо і даємо пластику полимеризоваться. Користуватися з'єднанням можна вже через півгодини - годину.

Зверніть увагу! При знятті матеріал труби не повинен прилипати до насадки, в іншому випадку можуть виникнути проблеми із з'єднанням. Якщо на паяльнику залишаються фрагменти пластику, значить, тефлонове покриття прийшло в непридатність і робочий елемент потрібно замінити.

Металопластикові труби можна з'єднувати за допомогою фітингів різної конструкції.

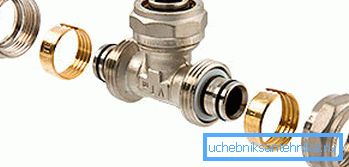

Менш надійними, але в той же час більш простими в установці є затискні:

Відрізаємо трубу за розміром і одягаємо на її край гайку і хомут, який буде затискати конструкцію в фітингу.

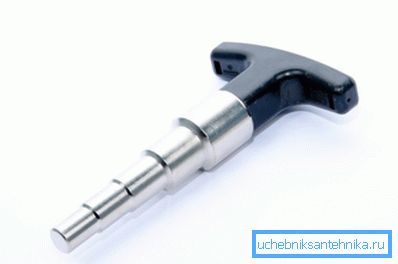

Обов'язково развальцовивается торець труби калибратором - це дозволить уникнути деформації кілець ущільнювачів.

Вставляємо фітінг в розвальцьованої трубу, вирівнюємо затискної хомут і загвинчуємо гайку до упору. Ознакою того, що ми доклали достатнє зусилля, є легке потріскування хомута.

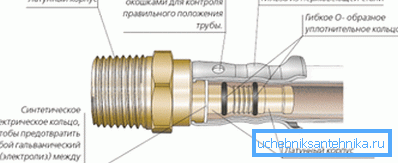

Прес-муфти є більш надійними, але для їх установки потрібно навик і спеціальний інструмент:

Обрізаний в розмір фрагмент труби калібруємо, ретельно вирівнюючи внутрішній просвіт.
Надягаємо на край обжимную гільзу.
Штуцер вставляємо в відкалібрований патрубок, додатково захищаючи з'єднання від корозії діелектричною прокладкою.
Фіксуємо з'єднання спеціальними кліщами. В кліщі для цього встановлюється вставка, діаметр якої відповідає діаметру соединяемой труби.
Якщо ми все зробили правильно, то таке кріплення повинне витримувати робочий тиск до 10 Бар.

За однією з перерахованих методик збирається вся система водопроводу. Після цього нам залишиться тільки встановити запірну арматуру, підключити крани і змішувачі, а також виконати пробний пуск. Якщо протікання на стиках не виявлено - значить, ми все зробили правильно!

висновок

Облаштувати водопровід своїми руками може кожен, але ось зробити це якісно і забезпечити системі тривалий термін експлуатації вийде тільки у того, хто витратить час і ретельно вивчить всі аспекти майбутньої завдання. Більш детально ознайомитися з особливостями самостійної прокладки водопровідних труб можна, переглянувши відео в цій статті.
