Водопровід з свердловини: особливості будівництва та

Якщо вас цікавить що краще - свердловина або водогін, то напевно у вашого житла немає можливості підключитися до централізованої системи подачі води. Як правило, необхідність в автономному джерелі водопостачання є затребуваною в заміській місцевості далеко від великих населених пунктів.

Водопровід на дачі з скважіни- це один з найбільш поширених видів автономного водопостачання.

Такий метод характеризується цілу низку очевидних переваг, серед яких:

• економічність експлуатації системи;
• невисока собівартість;
• практично невичерпний запас води;
• висока механічна і хімічна чистота води.
• тривалий ресурс свердловини, аж до 50 років.

Особливості облаштування свердловинних систем водопостачання

Як виконується монтаж водопроводу на дачі зі свердловини, які матеріали для цього необхідні і які бюджети реалізації проекту? На ці та подібні питання ми дамо відповідь в рамках даної статті. Як приклад розглянемо випадок будівництва свердловинного водопроводу із застосуванням насосу.

Стандартна система автономного водопостачання свердловини складається з наступних елементів:

• свердловина з інтегрованим занурювальним насосом та іншим обладнанням;
• кесон (колодязь для обслуговування свердловини);
• підземний трубопровід, що з'єднує насос з системою внутрішнього водопроводу;
• система міжбудинкових трубопроводу;
• система фільтрів;
• комплекс автоматичного контролю параметрів заданого тиску;
• Гідроакумулюючий бак;
• запірна арматура;
• водонагрівач.

типи свердловин

Сучасні свердловини, задіяні в системах водопостачання, підрозділяються на два основних типи: піщані і артезіанські.

• Піщані свердловини буряться глибиною до 30 метрів і дозволяють добути до 1,5 кубометра води в годину.

Але необхідно розуміти, що таким конструкціям властиві деякі недоліки і в першу чергу це ймовірність замулювання водоносного каналу. Особливо, загрозу замулювання схильні до свердловини на об'єктах, призначених для сезонного використання.

• Артезіанська свердловина буриться на глибину 70 метрів і більше, забезпечуючи подачу води до 10 кубометрів на годину.

Вода, видобута з таких глибинний дачі своїми руками, характеризується високим рівнем мінералізації, а тому вимагає додаткової обробки. З цієї причини, крім насосу, застосовуються складні системи фільтрації, що забезпечують комплексну очистку води до стану технічної або питної.

Підбір фільтраційного обладнання ускладнюється різним складом води, що добувається в різній місцевості. Тому для прийняття оптимального рішення може знадобитися проведення хімічного аналізу.

Експлуатація повноцінної артезіанської свердловини на дачі або поблизу заміського будинку ускладнюється необхідністю застосування системи фільтрації, з якої потрібно зливати воду на час сезонної консервації об'єкта.

Типи допоміжних пристроїв

Діюча схема водопроводу зі свердловини передбачає необхідність в застосуванні цілого ряду допоміжних пристроїв.

Ці пристрої забезпечують ефективність роботи і довговічність системи в цілому і гарантують високу якість видобутої води.

• Обсадна труба - це невід'ємний атрибут свердловини. Обсадна труба підбирається з міркувань відповідності діаметра перетину і інших типорозмірів.

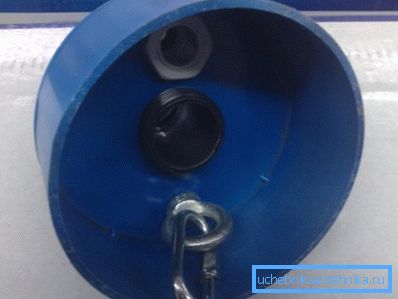

• Оголовок - це допоміжний пристрій, що монтується своїми руками в верхній частині обсадної труби і служить для запобігання попадання в свердловину сміття і сторонніх предметів.

• Труба - засіб, необхідний для подачі води на поверхню. Труба монтується на кришці оголовка.

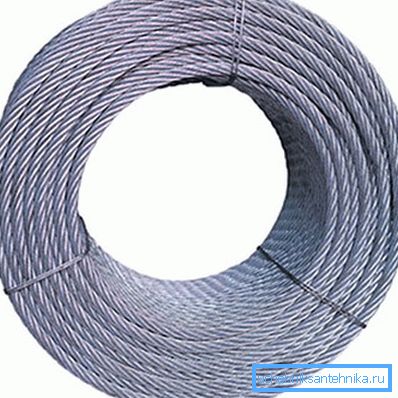

• Трос - невід'ємний атрибут будь-якої свердловини, подача води з якої здійснюється за допомогою насосу. Трос кріпиться в нижній частині кришки оголовка за спеціальний рим-болт. На протилежному кінці троса фіксується погружной насос, положення якого можна регулювати, піднімаючи або опускаючи трос.

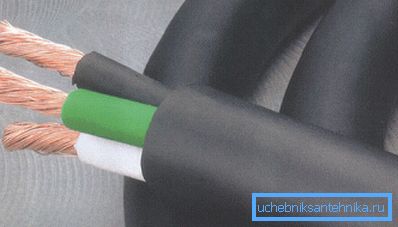

• Силовий кабель застосовується для подачі живлення від джерела електропостачання нагорі до заглибних насосів.
• Погружной відцентровий насос - це пристрій, призначений для викачування води. Параметри пристрою залежать від таких факторів як висота підйому води і планований граничний водоразбор.

Перед монтажем обладнання, необхідно врахувати те, що насос чимало важить. Крім того, до ваги насоса необхідно додати вагу декількох десятків метрів силового кабелю і шланга. Так як витягати насос за шланг або за кабель заборонено, застосовується металевий трос, який намотується на лебідку, в той час як шланг і кабель мотаються на спеціальні котушки.

Важливо: Кріплення насосного обладнання повинно бути особливо надійним, так як обрив призведе до затоплення насоса і до необхідності буріння нової свердловини.

Правила монтажу зовнішньої частини системи водопостачання

Основним компонентом зовнішньої частини системи водопостачання є трубопровід, по якому буде транспортуватися вода, отримана з свердловини. Сучасний трубопровід виготовляється з поліетиленових труб.

Таке рішення гарантує цілий ряд очевидних переваг, серед яких:

• низька ціна, в порівнянні з трубами, виготовленими з металу;
• максимальна стійкість до корозійних так як поліетилен не іржавіє;
• довговічність конструкції, так як трубопровід в землі може прослужити більше 50 років;
• відсутність присмаків у води, так як поліетилен на відміну від металу не володіє специфічним запахом і смаком;
• низький гідравлічний опір, незмінне навіть при тривалій експлуатації трубопроводу.

Монтаж трубопроводу для сезонної експлуатації

Монтаж водопроводу для подачі води зі свердловини виконується з урахуванням ряду правил. Наприклад, якщо дача або заміський будинок пріменяетс яісключітельно для експлуатації в теплу пору року, водопровід не обов'язково заглиблювати.

В крайньому випадку, труби можна прокласти на глибині до 1 метра. В цьому випадку, восени необхідно злити всю воду без залишку, для того щоб запобігти пошкодження трубопроводу взимку.

Щоб була можливість забезпечити повний злив води, трубопровід встановлюється з невеликим нахилом у бік зливного клапана свердловини. Для того щоб спростити проведення зливу води, на відрізку труби в свердловині, на відстані декількох метрів від поверхні, монтується електроклапан.

Така прокладка трубопроводу повністю виключить ймовірність поломки системи автономного водопостачання.

Монтаж трубопроводу для всесезонной експлуатації

Якщо заміський будинок або дача експлуатується цілий рік, трубопровід необхідно укласти на 20-30 см нижче глибини промерзання грунту. Як правило, параметри промерзання грунту залежать як від мінімуму зимової температури, так і від типу грунту на ділянці.

Для кожного регіону характерні власні рівні промерзання грунту.

Наприклад, в Москві і по Московській області ці параметри складають:

• для суглинку і глини 1,35 м;
• для грунтів з вмістом дрібного піску 1,64 м;
• для грунтів з вмістом середніх і великих пісків 1,76 м;
• для кам'янистого грунту 2 м.

Беручи до уваги той факт, що закладка труб на глибині близько 2 метрів пов'язана з істотними трудозатратами, були розроблені кілька більш-менш дієвих способів монтажу пластикових труб на меншу глибину. Перш за все, слід зазначити метод закладки труб з утеплювачем і їх монтаж зі спеціальним обігрівають кабелем.

Не секрет, що є безліч матеріалів, ступінь теплопровідності яких на порядок менше ступеня теплопровідності грунту. У підсумку, можна викопати НЕ двометрову траншею, а метрову.

Трубопровід перед закладкою можна буде обернути утеплювачем, наприклад екструдованим полістиролом і засипати землею. Тепер вашому водопроводу не будуть страшні морози!

Перевага такого рішення також в тому, що сучасні утеплювачі гідрофобні, а значить, не доведеться витрачатися на облаштування гідроізоляції. Але, якщо морози в холодну пору року досягають критичних відміток, одного утеплювача може бути недостатньо. В цьому випадку теплоізоляційний матеріал застосовується в поєднанні з гріючою кабелем.

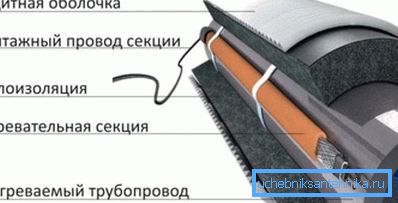

Кабель обертається навколо або уздовж труби, а потім закутується утеплювачем. У звичайному режимі кабель не використовується, але з різким зниженням температури навколишнього середовища нагрівач підключається до мережі.

Нагріває кабель не здатний розплавити пластик, але може нагріти воду по всій протяжності труби на кілька градусів вище нуля.Такой метод знайшов широке застосування в тих місцевостях, де рівень грунтових вод високий, а тому прокласти трубопровід глибше рівня промерзання грунту неможливо.

Важливо: Якщо обігрів труб не був своєчасно підключений і труби замерзли, відігріти їх до весни не вийде, так як потужності кабелю для цього буде недостатньо.

Вибір і застосування фільтрів

Схема монтажу водопроводу від свердловини передбачає наступний порядок розташування елементів: погружной насос за ним зливний клапан, а за тим ту чи іншу кількість фільтрів.

Основним критерієм для вибору фільтрів є якість видобутої води. В результаті, вода з підвищеним вмістом твердих частинок передбачає використання одного типу фільтрів, в той час як вода з високим рівнем мінералізації передбачає необхідність в інших фільтруючих елементах.

На артезіанських свердловинах застосовується фільтр, що затримує такі домішки як залізо і вапно. Якщо передбачається використовувати неглибоку свердловину на пісок, потрібно система фільтрів механічного очісткі.В будь-якому випадку, грамотно побудована система фільтрації забезпечує на виході високу якість води без сторонніх домішок.

Монтаж фільтрів вважається правильно виконаним, якщо система ефективно працює і при цьому є незатруднённий доступ до фільтрує елементів для їх обслуговування і заміни.

Важливо: Монтаж фільтрів до гідроакумулятора необхідний не тільки для забезпечення оптимальних споживчих якостей води, але і для того щоб виключити ймовірність засмічення елементів водопроводу. В результаті, грамотно спроектована і побудована система фільтрації позначається збільшенням ресурсу тривалості роботи автономного водопостачання.

Система автоматичного регулювання

Для того щоб водопровід від свердловини своїми руками побудований працював в оптимальному режимі, його необхідно обладнати комплексом автоматичного управління.

Таке рішення гарантує наступні переваги:

• Скорочення числа включень і виключень електромеханічного обладнання (зокрема двигуна насоса);
• Забезпечення стабільного тиску в водопроводі в відповідно до заданих параметрів;
• Запобігання виникненню гідравлічних ударів і як наслідок максимальна безпека експлуатації водопроводу.

Що собою являє автоматика в системі водопостачання, та які особливості її функціонування?

Комплекс автоматики - це релейний система, що складається з реле холостого ходу і реле тиску. Дані елементи пов'язані з занурювальним насосом. Коли тиск в трубопроводі падає нижче заданих параметрів, реле спрацьовує, і двигун насоса включається. Якщо тиск води підходить до межі, реле розмикається, і робота двигуна припиняється до тих пір, поки параметри не прийдуть в норму.

Споживання води в невеликому будинку невелика. Отже, кожне включення крана або злив води в туалеті буде приводити до включення насоса, а за тим до його відключення. Щоб запобігти часте включення і відключення двигуна, крім системи автоматичного регулювання, застосовується гідроакумулятор (ресивер).

Гидроаккумулятор

Ресівер- це ємність, яка розділена на дві частини щільною мембраною. Одна частина підключена до водопроводу і заповнена водою, тоді як інша частина заповнена повітря (тиск до 2 атмосфер).

Принцип дії ресивера наступний: вода в міру наповнення продавлює мембрану, що призводить до підвищення тиску в баку з повітрям. Коли тиск з 2 атмосфер збільшується до трьох, двигун зупиняється.

На відміну від електронного реле, гідроакумулятор не реагує на незначні коливання тиску води, отже, кількість циклів включення-виключення двигуна можна звести до мінімуму.

висновок

Якщо на дачній ділянці немає доступу до централізованої подачі води, вибірать- свердловина або центральний водопровід не доводиться. З іншого боку, грамотно обладнавши свердловину, ви отримуєте доступ до води високої якості. Більше цікавої і корисної інформації ви і зможете отримати, подивившись відео в цій статті.
