Водопровідна фурнітура: додаткові елементи, без яких

Комплектуючі для водопроводу являють собою велику групу деталей, які використовуються при монтажі систем водопостачання. Використання таких елементів дозволяє споруджувати складні багатофункціональні конструкції, які забезпечують максимальний рівень комфорту при експлуатації.

У нашій статті ми наведемо інформацію про найбільш поширені види сантехнічної фурнітури, а також озвучимо ряд рекомендацій по використанню тих чи інших деталей.

Загальна класифікація

Водопровідні трійники, муфти, перехідники, крани, змішувачі, шланги і багато інших елементів сьогодні широко застосовуються при монтажі водонесущих контурів. Кожна з таких деталей виконує свою функцію, але все ж умовно можна розділити весь асортимент на кілька великих груп:

Крім того, існує також класифікація фурнітури за матеріалом виготовлення. Як правило, всі вироби розділяють на металеві, пластикові і комбіновані.

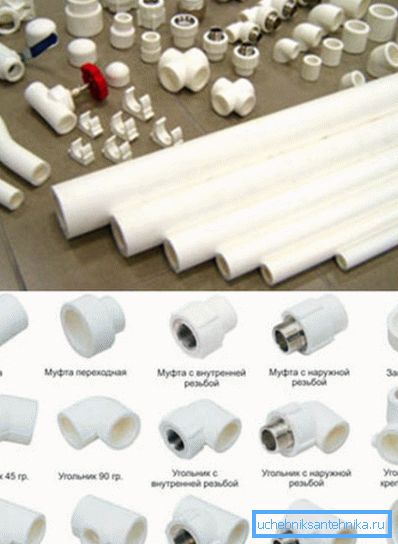

Зверніть увагу! Інструкція рекомендує використовувати той тип фурнітури, який максимально адаптований до застосовуваної різновиди трубопроводів, а в ідеальному варіанті - підбирати вироби від одного виробника.

з'єднувальні елементи

Найбільш поширені різновиди

Сполучна фурнітура представлена ​​на сучасному ринку в самому широкому асортименті. Значну частину таких деталей становлять різьбові фітинги для труб з різних матеріалів, і тому аналіз ми почнемо саме з них.

За формою і призначенням виділяють такі елементи:

• муфта - найпростіше з'єднання, обладнане різьбленням. Використовується для стикування двох труб без зміни напрямку. Залежно від конструкції може застосовуватися для монтажу виробів однакового або різного діаметра.

Зверніть увагу! Деталь фурнітури, яка з'єднує труби з різним перерізом проходу, зазвичай називається переходником. Прикладом може водопровідний розгалужувач, в якому від основної труби відходить більш тонке відгалуження.

• Трійник теж не відрізняється складністю, але застосовується для стикування трьох ділянок трубопроводу. Трійники бувають прямі і кутові.
• Хрестовини досить рідко застосовуються при обладнанні водопроводу, а ось в каналізації вони практично незамінні. У ряді випадків хрестовина може використовуватися як перехідник основного контуру на три додаткових.

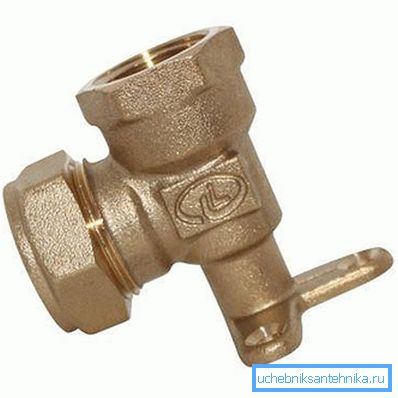

• Коліно і куточок застосовують для оформлення повороту магістралі. У більшості випадків використовуються саме коліна в формі частин дуги, оскільки куточки під 90⁰ створюють занадто великий опір току води.

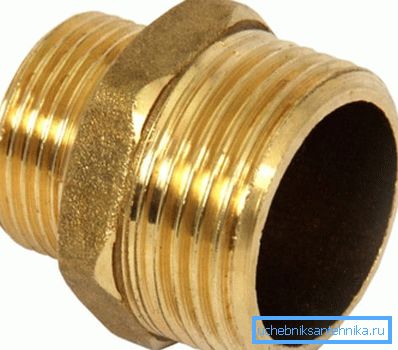

• Водопровідний ніпель - простий фітінг з різьбленням, нарізаної на двох виступаючих патрубках. Застосовується для створення роз'ємних з'єднань.

• Фланець - конструкція, яка забезпечує надійне з'єднання водопровідної магістралі з різними конструкціями.

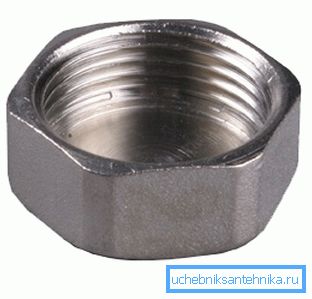

• Заглушка для водопровідних труб - торцевої елемент, який встановлюється на кінцевій частині контуру. Повинна забезпечувати надійне перекриття труби, але при необхідності заглушку можна вигвинтити і злити вміст.

Природно, кожен з перерахованих елементів може випускатися в десятці, а то й в сотні модифікацій і розмірів, так що вибирати деталі для монтажу потрібно гранично уважно.

Специфічні моделі для полімерних виробів

Традиційним матеріалом для складання водопровідних контурів є метал.

Однак останнім часом все частіше в якості альтернативи використовуються технополімера, з'єднання яких здійснюється із застосуванням специфічних деталей.

• Фітинги під пайку зазвичай набувають для прокладки поліпропіленових водопроводів. Вони виробляються з того ж матеріалу, що і самі труби, що дозволяє формувати нероз'ємні з'єднання шляхом нагрівання і зварювання деталей.

• Затискні фітинги часто застосовують для з'єднання поліетиленових трубопроводів. Герметичність вузла досягається шляхом обтиску труби за допомогою спеціальної вставки (полімерної або металевої), яка, в свою чергу, фіксується накидною гайкою. При правильному монтажі і експлуатації така конструкція здатна витримувати досить високий тиск.

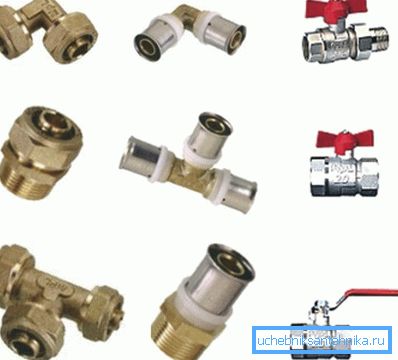

• Обтискові гільзи - найбільш популярні фітинги для металопластику. Вони використовуються для створення нероз'ємного з'єднання: всередину труби вставляється металевий сердечник, який зовні обжимается гільзою з алюмінію або тонкої латуні. Завдяки особливій конструкції сердечника формуються кільця ущільнювачів з високою герметичністю.

Як і в випадку із звичайною фурнітурою, ці деталі випускаються у великій розмірній сітці.

Трубна арматура

Крани та змішувачі

Другий за різноманітністю групою фурнітури виробів є різні крани, калани і змішувачі. Як ми зазначали вище, їх основне завдання - при необхідності відкривати або закривати трубний просвіт.

На сьогоднішній день промисловість випускає безліч різновидів кранів, але найчастіше встановлюються наступні:

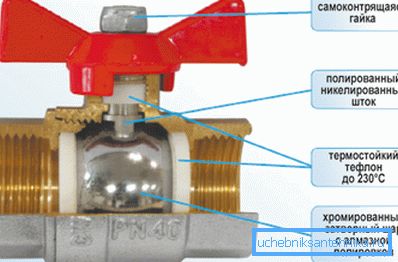

• Кульові - прості, але при цьому вельми надійні в експлуатації. В якості запірного елемента виступає сфера з отворами, яка приводиться в рух жорстким штоком. При суміщенні отвори сфери з отвором на корпусі крана або змішувача прохід відкривається і здійснюється подача води.

Зверніть увагу! Як недолік таких виробів часто вказують відносно високу складність розбирання і ремонту, але досвідчені майстри цілком справляються з такими завданнями.

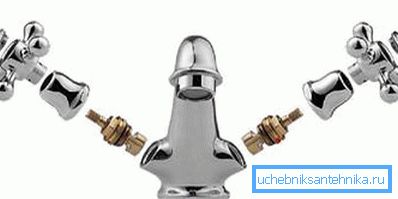

• Буксові - прості в обслуговуванні, але дещо менш надійні. Букса в такому крані представляє різьбовій циліндр, на кінці якого знаходиться або герметизирующая прокладка, або механізм з декількох керамічних пластин, поперемінно перекривають струм води.

• Окремо варто виділити змішувачі з пластиковими картриджами. Ці полімерні деталі використовуються виключно в побуті: з одного боку, вони дуже чітко регулюють потік води, але з іншого - не мають скільки-небудь значної міцністю.

інші комплектуючі

Крім звичних нам деталей, без яких неможливе функціонування системи водопостачання, можна виділити наступні:

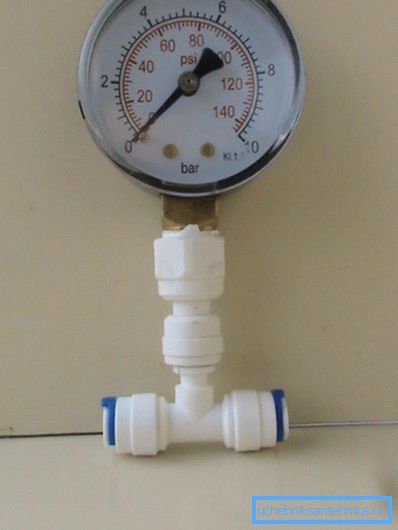

• Манометр для водопроводу - досить простий вимірювальний прилад, який реєструє тиск в трубах. Найчастіше манометрами постачають контури в приватних будинках, де натиск регулюється роботою насоса.

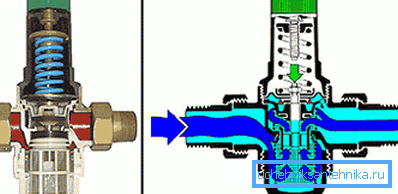

• Водопровідний редуктор - застосовується для вирівнювання тиску в системі. Цей пристрій може виявитися дуже корисним, якщо у вас є сумніви, що з'єднання труб «переживуть» наслідки гідроудару.

Зверніть увагу! Якщо в побуті установка редуктора вельми бажана, то в промислових системах монтаж таких пристроїв є обов'язковим.

• Якщо у вас немає можливості встановити редуктор, то цілком можна виготовити демпфер для водопроводу своїми руками. Найчастіше в якості таких систем використовують розширювальні баки, укомплектовані додаткової мембраною: пристрій приймає на себе дедалі більшу тиск, а мембрана за рахунок своєї еластичності компенсує значну частину енергії.
• Також не варто забувати і про вбудованих фільтрах.Ці фурнітурні елементи зазвичай врізаються в контур перед складними пристроями (тими ж редуктором), і істотно подовжують термін їх служби, вловлюючи зважені у воді абразивні частинки.

висновок

Водопровідний манометр, фільтр, кран, змішувач, трійник, ніпелі, муфти та інші деталі не менш важливі, ніж самі труби. Саме тому варто уважно вивчити наведену вище класифікацію та відео в цій статті: так ви отримаєте хоча б загальне уявлення про те, які елементи можуть знадобитися при роботі.
