Водопровідна станція підкачки: загальні відомості та

Що являють собою водопровідні насосні станції? Які функції вони можуть виконувати в системах водопостачання приватних і багатоквартирних будинків? Як правильно підключити насосну станцію до водопроводу при подачі в нього води з колодязя? Давайте розбиратися.

Що це таке

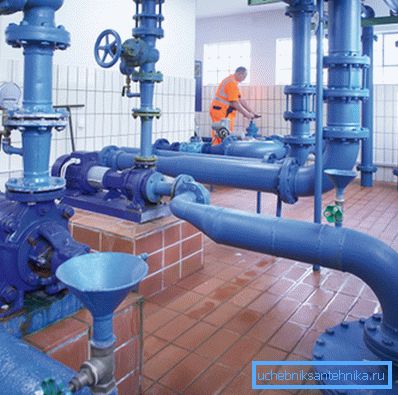

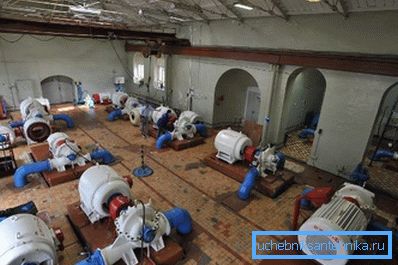

Підкачка багатоквартирного будинку - це один або кілька стаціонарних насосів, які забезпечують верхні поверхи водою при нестачі напору в трасі.

В яких випадках їх установка необхідна?

• При малоповерхової навколишній забудові. В СНиП 2.04.02-84 прямо рекомендується для районів, забудованих одноповерховими будинками, підтримувати напір в магістральних водопроводах на рівні 10 метрів.

Довідка: 10 метрів водяного стовпа відповідають надлишкового тиску в одну атмосферу. Говорячи дещо спрощено, кожна атмосфера тиску в магістралі забезпечує підйом води на три поверхи.

• При значному зносі магістралі і неможливості її ремонту або заміни в силу будь-яких причин. Сталеві труби, які прийшли на зміну чавунні водогони в другій половині минулого століття, за двадцять-тридцять років експлуатації заростають вапном і іржею, що призводить до зниження пропускної здатності в рази.
• При значних перепадах рельєфу місцевості. Тиску в 3,5 кгс / см2 вистачить для забезпечення водою дев'ятиповерхівки, що стоїть на рівнині; а ось для такого ж будинку, що стоїть на 20-метровому пагорбі, необхідно вже як мінімум 5,5 кгс / см2.

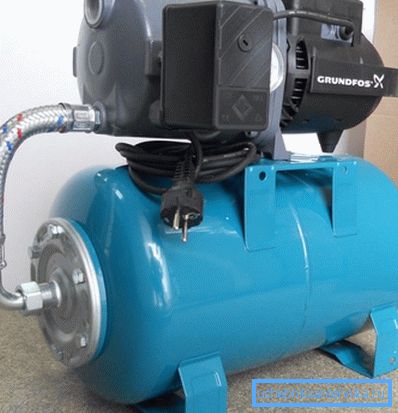

Водяні станції для домашнього водопроводу або для дачі - це порівняно малопродуктивні поверхневі відцентрові насоси з власними гідроакумуляторами, що забезпечують автономне водопостачання з природних джерел.

Оскільки, як уже сказано, перепад тисків в одну атмосферу здатний підняти водяний стовп на 10 метрів, будь-яка поверхнева станція не може працювати при більшій відстані від дзеркала води до поверхні. Крильчатка насоса створює не так щоб абсолютний вакуум, тому на практиці максимальна глибина ще менше - 7-9 метрів.

Ціна найбільш дешевих поверхневих насосів становить приблизно 4-5 тисяч рублів. Максимум вартості визначається як якість друку, так і ім'ям виробника: у продажу можна знайти станції, які обійдуться власникові в 100 і більше неоподатковуваних мінімумів доходів громадян.

Зауважте: західна продукція обходиться помітно дорожче вітчизняних пристроїв тієї ж функціональності. Причини - транспортні витрати і митні збори.

Для ознайомлення читача з предметом нашого дослідження ми наведемо основні характеристики насосної станції вітчизняного виробництва ЗУБР ЗНАС-1200.

монтаж

Підключення насосної станції до водопроводу визначається, перш за все, її класом.

підкачка

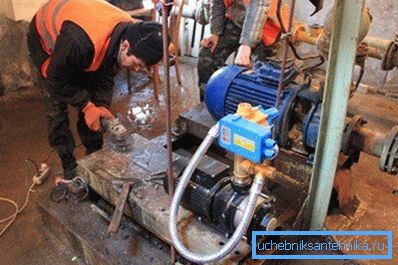

Стаціонарні підкачки монтуються на залізобетонному фундаменті, що не має зв'язки з фундаментом будівлі (щоб виключити передачу вібрації). Станина станції зазвичай анкерів до фундаменту; рідше використовуються антивібраційні кріплення (пружинні або з гумовими прокладками).

Всмоктуючий патрубок равлики насоса (розташований уздовж її поздовжньої осі) врізається в водомірний вузол після засувок і лічильника; вихідний підключається безпосередньо до розливу ХВП. Між врізками обов'язковий байпас більшого в порівнянні з врізками насоса діаметру зі зворотним клапаном, засувкою або вентилем.

Навіщо він потрібен?

• При роботі насоса байпас перекритий і не дає йому ганяти воду по колу.
• При вимкненому насосі відкритий байпас постачає будинок водою, не обмежуючи її витрата прохідністю врізок і равлики.

Крім того: постійний струм води через непрацюючий насос призведе до швидкого заростання равлики відкладеннями.

При монтажі равлики і електромотора їх вали повинні бути строго соосни: биття швидко зруйнує муфтове або фланцеве трубне з'єднання.

Якщо в силу якихось причин співвісність забезпечити не можна, ситуацію врятує нескладна інструкція:

1. Мотор і равлик розносяться на станині так, щоб між фланцями валів залишалося 3-4 сантиметри.
2. Фланці з'єднуються притягнутими за допомогою болтів гнучкими ременями. Їх неважко нарізати своїми руками з транспортерної стрічки.

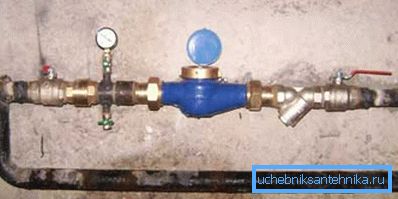

Перед врізкою насоса настійно рекомендується установка грязевика. Пісок і окалина - не рідкість в магістралі холодного водопостачання; потрапивши у обертову крильчатку, вони в кращому випадку прискорять її знос, а в гіршому - викрошат одну або кілька лопатей.

Крім того, врізки краще забезпечити відтинає підкачування запірною арматурою. Найкраще на цю роль підходять кульові крани: крім відмовостійкості, вони мають виключно низьким гідравлічним опором.

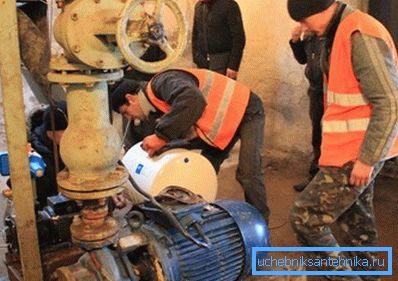

Періодичне обслуговування насоса зводиться до періодичної набиванні сальника.

Водопостачання від колодязя

У цьому випадку схема підключення насосної станції до водопроводу гранично проста: досить приєднати вихідний патрубок насоса до водопроводу, опустити забірну трубу в колодязь або іншу водойму і подати харчування.

Тонкощі, втім, є і тут.

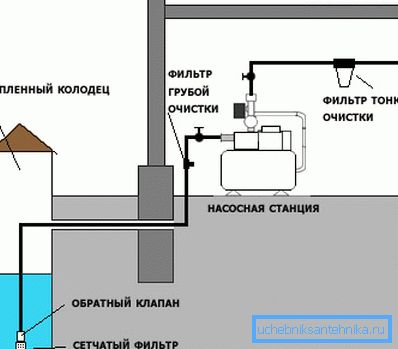

• Кінець забірної труби повинен бути забезпечений зворотним клапаном. В іншому випадку при припиненні живлення насоса вода просто-напросто виллється назад.
• Як підключити насосну станцію до водопроводу, якщо планується цілорічне використання води? Необхідно надійно теплоізолювати колодязь і встановлений поруч з ним насос, а введення води від колодязя прокласти глибше рівня промерзання. Найпростіший спосіб виконати надійну теплоізоляцію своїми руками - спорудження над колодязем будиночка з утепленими стінами.

До речі: будиночок заодно повністю вирішить проблему шуму від насоса.

• Для захисту насоса від сміття (гілок, опалого листя і т.д.) вхідний патрубок захищається сітчастим фільтром.

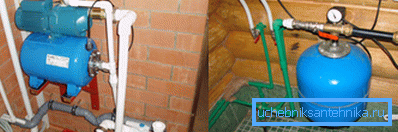

• Збільшити періоди простою насоса допоможе установка після насосної станції додаткового гідроакумулятора. Чим більше його ємність, тим довший паузи в роботі станції. Схема з додатковим гідроакумулятором, однак, буде працездатною лише до тих пір, поки швидкість відкачування води не перевищить дебіт колодязя.

висновок

Сподіваємося, що наш матеріал виявиться корисним і при монтажі подкачек, і при спорудженні автономної системи водопостачання приватного будинку або дачі. Відео в цій статті, як завжди, запропонує додаткову інформацію. Успіхів!
