Водопровідні колодязі: вимоги, вживані матеріали, монтаж

Яким повинен бути водопровідний колодязь? З яких матеріалів можуть бути виконані його стінки? Чи важко спорудити цю конструкцію своїми руками або встановити готове рішення?

У статті ми постараємося знайти відповіді на цей ряд питань.

Загальні вимоги

Почнемо з формальних вимог до криниць.

Окремий СНиП на монтаж водопровідних колодязів відсутній; проте ряд вимог цілком виразно викладено в санітарних нормах і правилах за номером 2.04.02-84, що регламентують влаштування зовнішніх мереж подачі води.

• Висота робочої частини колодязя (від поверхні дренажу до кришки) не повинна бути менше 1,5 метра.
• Для траси діаметром до 400 міліметрів мінімальна відстань від труби до стінок колодязя одно 0,3 метра. Для діаметра 500-600 мм воно збільшується до півметра, а при діаметрі траси понад 600 мм - до 0,7 м.

Коментар автора: на жаль, СНиП не пояснює, яким чином вимірюється яку в круглих люках.

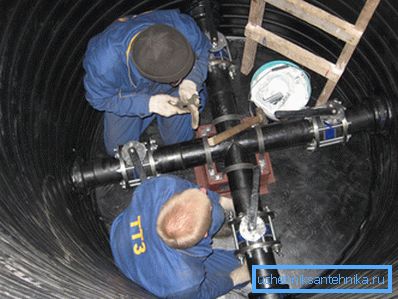

• Фланці труби діаметром до 400 мм повинні знаходитися як мінімум в 30 сантиметрах від стінки. При діаметрі понад 400 міліметрів відстань збільшується до півметра. Інструкція пов'язана лише з зручністю проведення монтажних робіт: при великому розмірі фланця використовуються більш товсті болти, страгивает які часто доводиться з використанням довгого важеля.
• Відстань від краю зверненого до стіни розтруба для діаметра до 300 мм складає мінімум 0,4 метра, для діаметра понад 300 мм - півметра.
• Нижню поверхню труби (траси або введення на будинок) від поверхні підсипки має відокремлювати:

• При діаметрі до 400 мм - 25 сантиметрів;
• При діаметрі 500-600 мм - 30 сантиметрів;
• При діаметрі більше 600 мм - 0,35 метра.

• Для спуску в колодязь його стінки рекомендується обладнати рифленими скобами із сталі або чавуну. Однак припустимо і використання переносної драбини - приставний або розкладний.

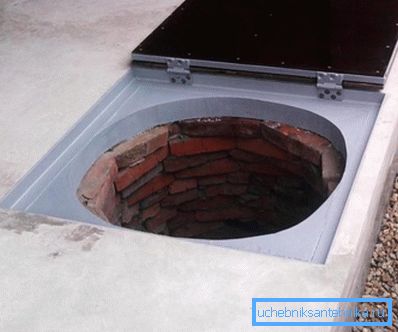

• Застосування подвійної утепленій кришки для колодязя не є обов'язковим і використовується при наявності технічного обґрунтування (якщо в регіоні з сильними морозами конструкція водопровідного колодязя передбачає його глибину ненабагато нижче за рівень промерзання грунту).

Матеріали і особливості будівництва

Якими можуть бути стінки колодязя?

залізобетон

Саме з нього найчастіше виготовляються стінки криниць для обслуговування багатоквартирних будинків. Втім, приватниками бетонні колодязі теж будуються; але якщо для введення води в приватний будинок частіше споруджуються прямокутні або квадратні в перетині монолітні конструкції (вони вимагають більш простий опалубки), то організації дотримуються більш технологічною схеми, використовуючи готові кільця.

Цікаво: в додатках до нормативних документів можна знайти кошторисні норми на основні матеріали і роботи. Наприклад, кошторисна таблиця водопровідних колодязів за номером 22-04-003, прикладена до ГЕСН-2001-22, містить повний перелік робіт і матеріалів для пристрою збірно-монолітного колодязя об'ємом 10 кубометрів.

Як виглядає самостійне будівництво? Точно так же, як при спорудженні бетонного септика або льоху.

Єдина складність полягає в тому, що конструкція опалубки повинна передбачати отвори під лотки траси і введення.

1. Відривається котлован, розмір якого трохи перевищує майбутній розмір колодязя.
2. Дно засипається приблизно 20-ма сантиметрами щебеню чи піску. Підсипка стане підставою для стін і виконає функцію дренажу.
3. Стінки котловану перекриваються гідроізолюючим матеріалом - руберойдом або поліетиленом. Він, серед іншого, не дасть цементному молочку марно фільтруватися в грунт, тим самим зменшуючи міцність конструкції.
4. Споруджується армокаркас. В ідеалі рифлена арматура в'яжеться отожженной дротом, однак може бути використана готова сітка або обрізки металовиробів.
5. Будується опалубка. Матеріал - дошки, ОСП, ЦСП або фанера.
6. Опалубка пошарово заливається бетоном марки М200 або самостійно приготованим розчином. Склад - 1 частина цементу, 3 частини піску і 3 частини щебеню. Через кожні 20-25 сантиметрів бетон багнетів арматурою.
7. Зверху укладається готова плита з оголовком колодязного люка.

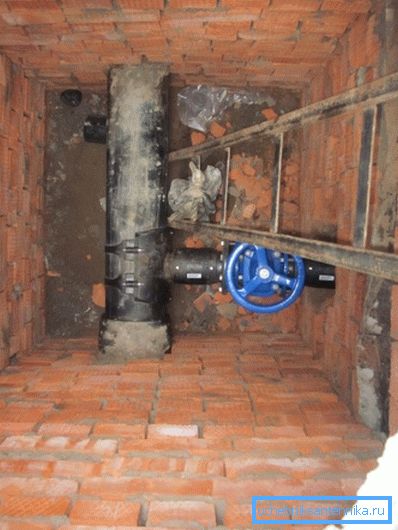

цегла

Спорудження цегляних стін ненабагато складніше; однак розмір котловану в цьому випадку буде дещо більше. Причина - в тому, що для цегляної кладки вкрай бажана зовнішня гідроізоляція. Вона виконується бітумною мастикою в кілька шарів.

Увага: для кладки використовується виключно червоний глиняна цегла. Силікатна швидко руйнується у вологому середовищі.

Сама кладка цілком традиційна: в півцеглини, з перев'язкою горизонтальних рядів як мінімум на чверть довжини цегли. В якості сполучного використовується цементно-піщаний розчин в пропорції 1: 3; пісок попередньо просівається. Товщина шва - стандартні 12 міліметрів.

пластик

Пластикові каналізаційні та водопровідні готові колодязі вигідні тим, що дозволяють істотно заощадити час. Їх стінки являють собою, як правило, товсту гофровану трубу з поліетилену або поліпропілену з відводами під лотки і кільцями ущільнювачів.

Ціна цих виробів, однак, кілька перевищує витрати на будматеріали в разі самостійного будівництва з бетону або цегли. Колодязь висотою два метри і діаметром 70 см обійдеться приблизно в 15-17 тисяч рублів.

Як виконується монтаж водопровідного колодязя із пластику?

1. Відривається котлован трохи більшого в порівнянні з колодязем розміру. Запас по габаритам повинен складати приблизно 20 сантиметрів в усіх напрямках.
2. Формується піщана підсипка.
3. Пластикова конструкція опускається на дно котловану.
4. При наявності прігружной камери (утяжелителя, ємності, яка перешкоджає спливання пластика у вологому грунті) вона заповнюється бетоном.

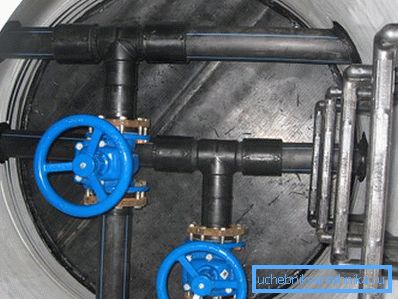

5. Монтуються всі комунікації: до відведення траси підключається запірна арматура, криничний фільтр грубої очистки і водолічильник.
6. Виконується зворотна засипка. Для колодязів підвищеної жорсткості (з гофрованої поверхнею) використовується вийнятий раніше грунт з трамбуванням кожні 20 сантиметрів. Для конструкцій з гладкими стінками засипка виконується цементно-піщаною сумішшю в пропорції 1: 5.

висновок

Відео в цій статті традиційно запропонує читачеві додаткові матеріали. Успіхів в будівництві!
