Водопровідні мережі: різновиди, складові елементи та питання

Воду транспортують до споживачів водоводи і водопровідні мережі. Ці споруди повинні відповідати вимогам економічності і надійності. Досягається це при грамотному виборі в ході проектування траси водоводу і схеми мережі, матеріалу і перетину труб, а також режимів їх роботи.

При підборі, відведення і використання ділянок під водоводи необхідно дотримуватися земельного законодавства і певних нормативних документів.

Різновиди водопровідних мереж

Всі системи водного постачання поділяються на зовнішні і внутрішні мережі.

Зовнішня частина систем

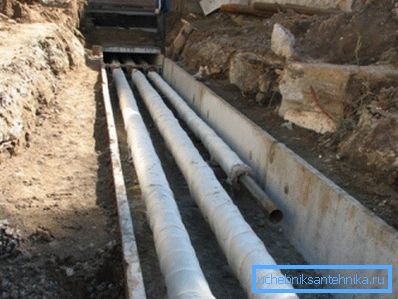

Тягнуться водоводи в 1, 2 і більше «ниток». Оптимальний варіант - монтувати їх на досить високою місцевості, що має мінімальну кількість споруд, на ділянках, зручних для експлуатації та здійснення ремонту.

Щоб забезпечити запланований рівень водопостачання споживачів, між прокладеними паралельно водоводами облаштовують перемикання. По довжині траси і на ділянці, що обслуговується об'єкта можуть ставитися накопичувальні резервуари.

Класифікація водопровідних мереж ділить їх за методом транспортування води на напірні і безнапірні.

1. Рідина перекачується по напірним мереж насосами або за допомогою різниці тисків. Вона створюється між пьезометрической міткою водного рівня в джерелі і розрахованої пьезометрической міткою в точці водозабору. Перші водоводи є нагнітальними, другі - самопливний-напірними (гравітаційно-напірними).
2. В водоводах безнапірних (гравітаційно-соматичних) їх внутрішній простір (перетин) використовується не повністю. Сфера їх застосування не так широка в порівнянні з напірними.

Зверніть увагу! Доцільність прокладки безнапірного водоводу залежить від деяких моментів. Наприклад, різниці рівня міток початку і кінцевої ділянки подачі рідини, рельєфу регіону, відстаней між вузлами подачі і забору.

Застосування безнапірних труб зменшує вартість відвідав. Але ціна траси може рости через збільшення її довжини внаслідок необхідності забезпечити необхідні ухили.

Конфігурація системи може залежати від таких факторів:

• форми поверхні і планування об'єкту;
• присутності штучних і природних перешкод;
• рельєфу регіону;
• розташування основних споживачів ресурсу;
• місця розташування водного джерела та ін.

Виходячи з усього цього конфігурація мережі може бути розгалуженою, кільцевої або змішаної. Кільцеві аналоги найбільш дорогі, однак володіють найвищою надійністю.

Інструкція зауважує, що нитки системи, що доставляють основний обсяг води, є магістральними. Без прив'язки до виду мережі магістралі завжди слід укладати, виходячи з напрямку основних водних потоків. Вони повинні охоплювати весь населений пункт.

З чого складаються зовнішні мережі

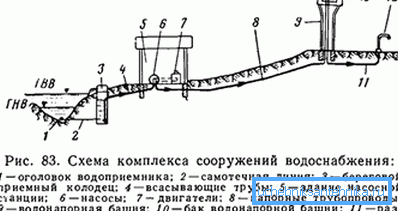

Основними елементами напірних мереж можуть бути:

• накопичувальний резервуар;
• насосна станція;
• напірний трубопровід (водовід);
• водонапірна споруда (вежа);
• лінії гідростатичного і гідродинамічного напору;
• напірна підземна ємність;
• камера для перемикання.

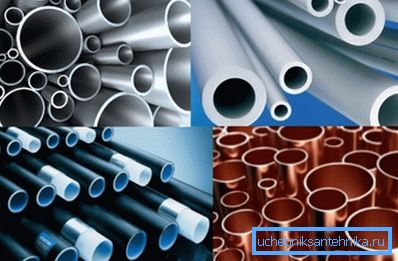

Матеріал труб для водогонів вибирається при проектуванні систем і залежить від умов їх використання. Це може бути сталь, пластик, залізобетон, азбестоцемент.

Найбільш часто використовувані діаметри сталевих трубних виробів представлені в нижній таблиці.

внутрішній водопровід

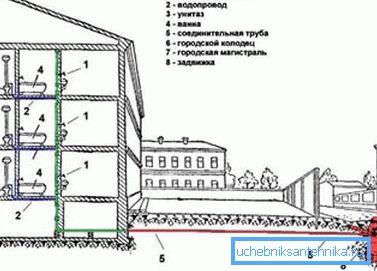

Внутрішнім водопроводом будівель і об'єктів називається сукупність обладнання, елементів і пристроїв, що забезпечують отримання ресурсу з зовнішньої мережі і його доставку під тиском до водорозбірних приладів.

Пристрій водопровідної мережі всередині будівель таке:

• один або кілька вводів;
• один або кілька водомірних вузлів;
• розподільний і підвідний трубопровід;
• запірна і регулююча арматура.
• іноді система включає в себе насоси для збільшення напору і фільтри для пом'якшення, знезалізнення, знебарвлення і т.д. води.

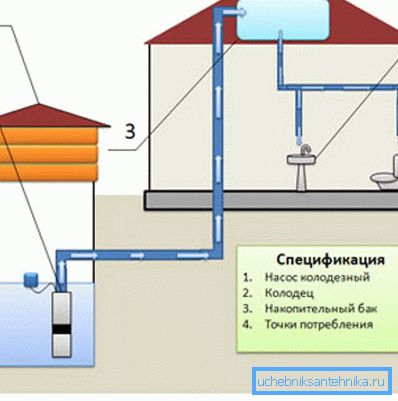

Внутрішній водопровід може бути підключений своїми руками до комунальної мережі постачання населеного пункту або харчуватися від автономного джерела води (поверхневого або підземного).

За призначенням водопостачальні системи об'єктів і будівель діляться на промислові, господарсько-питні та протипожежні.

1. Виробничі мережі подають воду різної якості для технічних потреб споживачів (охолодження обладнання, виготовлення виробів, наприклад, бетону, харчових продуктів і т.д.).
2. Протипожежні служать для гасіння вогнищ загоряння та припинення їх поширення.
3. Господарсько-питні мережі призначені для доставки води питної якості. Крім цього ресурс служить для приготування їжі і здійснення гігієнічних процедур.

За методом використання ресурсу системи забезпечують постачання прямоточне, оборотне або повторне. У побутових мережах поширена перша різновид, дві останніх все більш затребувані на виробництві.

проблеми проектування

Першочергова задача проектування - це трасування водопровідної мережі, яка має на увазі нанесення трубопровідних ліній на план.

Зверніть увагу! Вона здійснюється виходячи з умов створення досить надійної системи. При цьому вартість її спорудження повинна бути найменшою.

При трасуванні беруться до уваги:

• місце розташування джерела води і її споживачів;
• рельєф регіону;
• розташування річок, ярів, парків, вулиць, будівель, споруд та інших штучних і природних перешкод для монтажу трубопроводу.

Трасування здійснюється на топографічній карті регіону по найкоротшому шляху, з обходом перешкод.

Зверніть увагу! Ресурс повинен доставлятися до користувачів не тільки в необхідному обсязі, тиск повинен бути також достатнім. Його повинно вистачати для підйому води до точок розміщення водорозбірних пристроїв.

Для цієї мети постійно потрібно підтримувати вільний напір у водопровідній мережі. Під ним мається на увазі різниця між міткою рівня рідини (п'єзометричного) в трубопроводі і відміткою поверхні грунту.

Про вільний напорі

Слід створити вільний напір, достатній по всій довжині магістральної мережі, навіть в найвищих і віддалених точках.

На таких несприятливих ділянках натиск не повинен падати нижче значень, зазначених в нормативах.

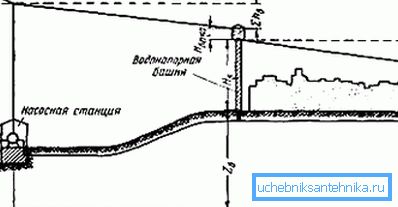

1. Отже, щоб правильно визначити висоту водонапірної башти, потрібно, щоб була знайдена диктує точка водопровідної мережі - це ділянка, на який найскладніше піднімати воду.
2. Таке місце визначається при розрахунках.
3. З цією метою на трасування плані розвідного трубопроводу вибирається кілька несприятливих ділянок. Один з них і буде диктує.
4. Далі визначається «загально-розводяща точка», ближня до проблемних. З неї рідину і подається в них.
5. Визначаючи мітку напору (п'єзометричного) в загально-розводящої точці для підйому ресурсу в обрані проблемні ділянки і порівнюючи параметри їх пьезометріческіх міток, фахівці обчислюють диктующую точку. Для неї значення мітки буде вище.

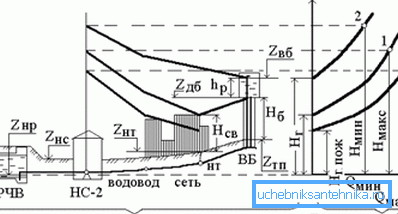

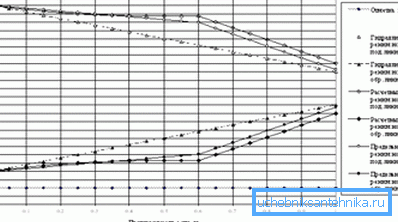

В ході цієї роботи чертится п'єзометричний графік водопровідної мережі. Він показує зміни тиску по довжині траси водоводу.

Одна з важливих завдань проектування - це деталізація системи. Вона полягає в підборі і конкретному розміщенні в мережі водопровідних колодязів, фасонних елементів, арматури та ін.

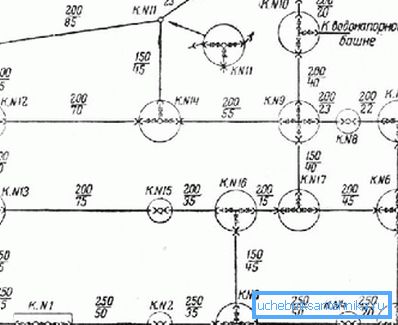

Деталировка водопровідної мережі проводиться по вибраному варіанту схеми водного постачання. Робиться це, коли вже зроблено гідравлічний розрахунок системи, знайдені реальні величини витрачання ресурсу, визначено матеріал і діаметр труб. Деталировку проектувальники виробляють на робочих кресленнях. На них за допомогою умовних позначень показується арматура, фасонні частини та інші елементи, з яких збираються вузли системи.

Деякі правові питання

Якщо створювана система водопостачання буде підключатися до комунальної мережі, необхідно спочатку отримати в регіональному «Водоканалі» попередні технічні умови.

Для їх отримання необхідно зібрати і здати такі документи.

1. Заява на отримання ТУ.

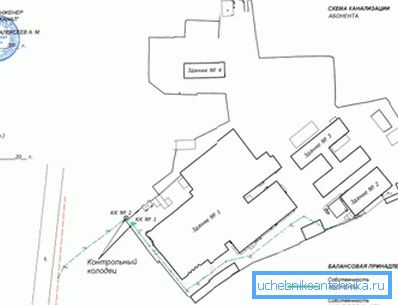

2. Форма, в якій буде описана балансова приналежність водопровідних мереж.
3. Дані про заявника: паспортні, адреса поштова та реального проживання, контактна інформація.
4. Правовстановлюючий документ на ділянку землі.
5. План меж території, на якій буде споруджуватися водопровід.
6. Дозвіл на таке використання ділянки.
7. Відомості про плановані терміни введення майбутнього об'єкта в експлуатацію.
8. Розрахунки обсягів необхідного ресурсу (тобто запланованих навантажень).
9. Дані по параметрам будівництва.

Технологічне приєднання до водопровідних мереж готового об'єкта здійснюється в межах кордонів ділянки землі. Робиться це протягом 18 місяців, відрахованих від числа підписання договору на підключення.

Слід зазначити, що при цьому кордону розділу експлуатаційної відповідальності водопровідних мереж повинні проводитися згідно з Постановою Уряду РФ №167 «Правила використання систем комунального водного постачання та каналізації в РФ».

висновок

Водопровідні мережі є складними гідротехнічними спорудами. Існує багато їх типів, вибирати які слід, виходячи з призначення системи і умов її експлуатації. Відео в цій статті розвине її тему.
