Водопровідний кран: призначення, різновиди, особливості

Будівництво водопровідної системи неможливо без використання запірно-регулювальної арматури, найбільш яскравими представниками якої є крани для водопроводу. Ці пристрої застосовуються для перекриття або регулювання напору води в системі або її частині, а також для обладнання точок забору води. Ми розглянемо пристрій і особливості водопровідних кранів.

Кран для водопроводу

призначення

У будь-яких мережах водопостачання - центральних, локальних або автономних - застосовується запірно-регулювальний обладнання. Найбільш поширеним видом такого обладнання є кран для водопроводу.

Пристрій призначений для здійснення функцій регулювання напору і пропускної здатності трубопроводу шляхом зміни площі перерізу просвіту каналу труби.

Вироби можуть виконувати дві основні функції:

1. запірна функція. Арматура має два положення - «відкрито» і «закрито», і служить для перекриття або відмикання каналу труби. В основному запірні крани мають кульове виконання і малий кут повороту рукоятки;
2. регулювальна функція. Тут закрите і відкрите положення - це крайні точки, і пристрій дозволяє плавно змінювати перетин просвіту між цими крайніми положеннями. Такі крани використовуються на раковинах і мийках, а також в канальному виконанні. Можуть мати різні конструкції.

Запірну і запірно-регулювальну арматуру встановлюють на вводах магістральних труб на об'єкт, в кожне окреме приміщення, на місцях розгалужень і перетинів, до і після сантехнічних приладів і обладнання обліку, перед і після насосного обладнання, на точках водозабору.

Таке масове використання пояснюється тим, що сантехнічне обладнання часто виходить з ладу і потребує ремонту, крім того, часто проводяться профілактичні заходи, що вимагають відключення подачі води. За допомогою запірної арматури можна відсікти ділянку мережі або прилад від системи і спокійно його замінити без зливу води.

Зверніть увагу! Грамотно побудована система водопостачання дозволяє відключати за допомогою крана будь-який прилад або ділянку мережі.

Пристрій і різновиди

Класифікацію пристроїв можна вести за різними критеріями.

Для початку слід розділити їх за призначенням:

• Вироби для побутових потреб. Це звичні всім змішувачі на умивальниках і ваннах, кухонні прилади і т.д .;

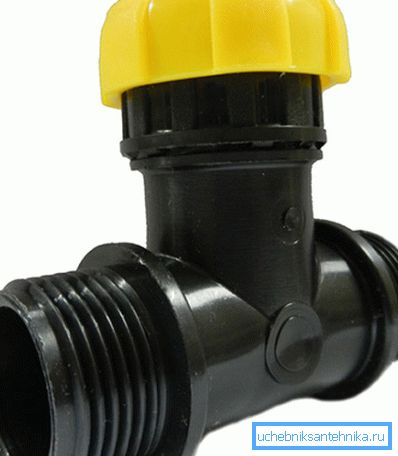

• Для господарських потреб. Це крани, що встановлюються на кінець труби для підключення поливальних шлангів, набору води і інших подібних потреб. Можуть бути кульовими або вентильними;

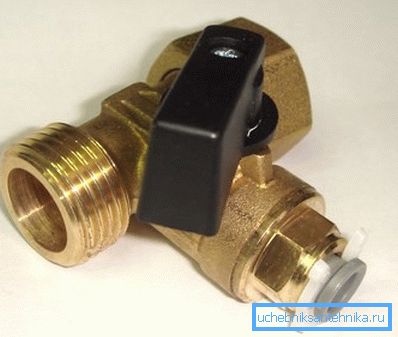

• Для потреб системи водопостачання. Ці пристрої вбудовані в систему і мають муфтове виконання (найчастіше). За рідкісними винятками це кульові крани.

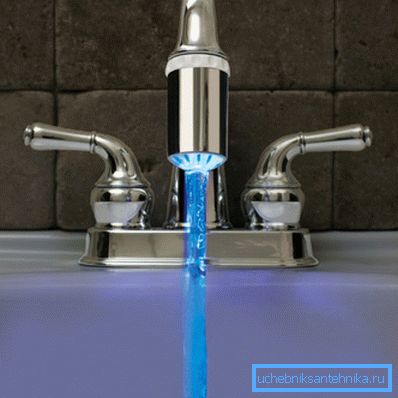

Для побутових потреб використовують не прості конструкції, а змішувальні. Вони дозволяють регулювати не тільки натиск, але і температуру води шляхом змішування гарячого і холодного потоків в різних пропорціях.

Тут можливі такі варіанти рішень:

1. Двохвентильні. Змішувач має два окремих вентиля на гарячу і холодну воду. Регулювання проводиться обома баранчиками;

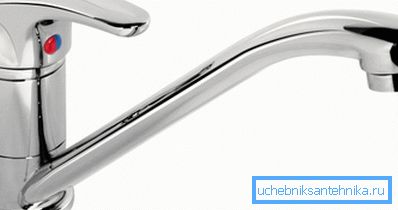

2. Одноважільні або хірургічні. На змішувачі встановлена ​​одна рукоятка, яка регулює пропорцію суміші і натиск;
3. Автоматичні. Змішувач являє собою триходовий клапан з термостатом, а відкриття проводиться звичайної керамічної буксой або сервоприводом по команді датчика руху. Такі конструкції поки відрізняє дуже висока ціна.

Існує чотири типи конструкцій: черв'ячні, кульові, керамічні вентильні букси і керамічні важелі картриджі для змішувача.

Перші морально застаріли і практично не використовуються, так як вони найменш надійні і вимагають частої заміни гумових прокладок.

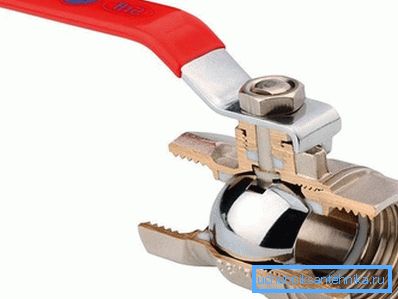

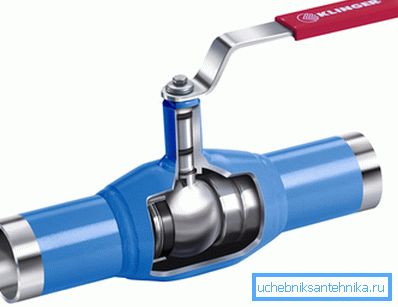

Кульові конструкції влаштовані просто: в корпусі муфти встановлена ​​куляста пробка з осьової прорізом, яка щільно прилягає сідла, в якому вона знаходиться. До кулі приєднаний шпиндель. За допомогою шпинделя ми можемо повернути пробку або прорізом до просвіту каналу, якою стороною без прорізи.

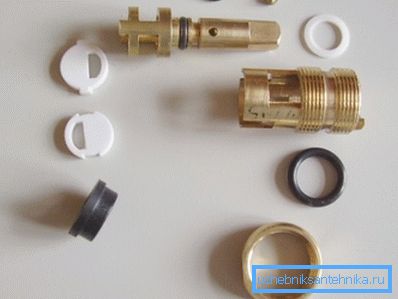

У керамічних запірних механізмах використовується той же принцип, тільки переміщається НЕ куля, а одна пластина по відношенню до іншої. Керамічні букси, як і картриджі, відрізняються високою надійністю, плавним ходом, тихою роботою. Однак вони чутливі до якості води і вимагають установки фільтрів очищення.

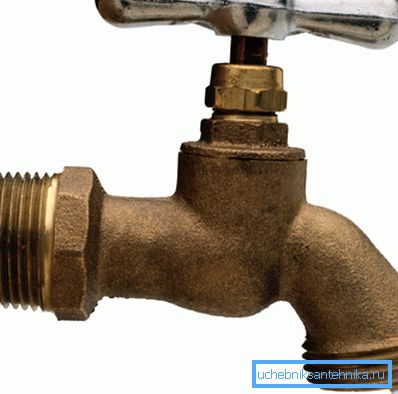

Господарські крани зазвичай влаштовані простіше - вони не мають змішувача і являють собою простий корпус запірним механізмом вентильного типу. У сучасних моделях встановлений кульовий механізм або керамічна кран-букса, черв'ячні вентилі поступово витісняються з ринку.

Треба сказати, що кульові і вентильні механізми використовуються не тільки в водопровідних мережах: вони стоять на всіх видах труб, тому часто покупець не може зрозуміти, чим відрізняється газовий кран від водопровідного. Конструкції у них однакові, відрізняються тільки матеріали і деякі нюанси.

Зверніть увагу! Незважаючи на аналогічні конструкції, кожну модель слід використовувати тільки за призначенням. Інакше будь-які претензії до якості роботи розглядатися не будуть.

монтаж

Кульовий кран муфтової конструкції монтується дуже просто. Для початку необхідно підібрати розмір, для цього використовуємо таблицю:

Потім на кінці труби нарізають зовнішнє різьблення за допомогою плашки. Різьблення ущільнюють льоном і ущільнювальної пастою, потім накручують кран за допомогою ключа на 4 - 4.5 обороту. Монтаж не відрізняється від установки звичайної муфти.

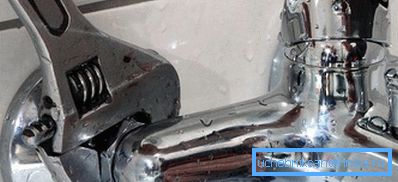

Кран зі змішувачем також не відрізняється складністю монтажу. Бувають моделі з настінного установкою і кріпленням на раковину.

Інструкція по монтажу настінного змішувача виглядає так:

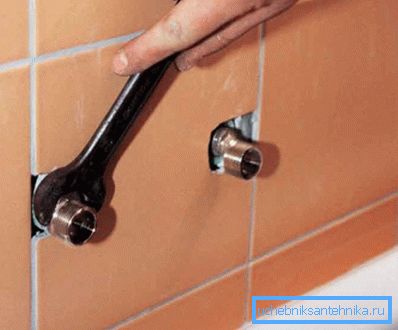

1. На кінцях виведених труб нарізаємо внутрішню різьбу і вкручувати в них ексцентрики. Різьблення ущільнюємо льоном або стрічкою ФУМ;

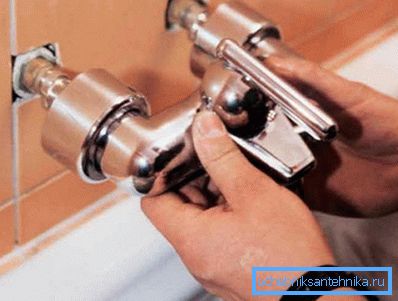

1. Збираємо корпус змішувача згідно з інструкцією виробника і підносимо до ексцентрикам. Виставляємо їх так, щоб вони збігалися з накидними гайками вхідних каналів пристрою і знаходилися на строго горизонтальному рівні;

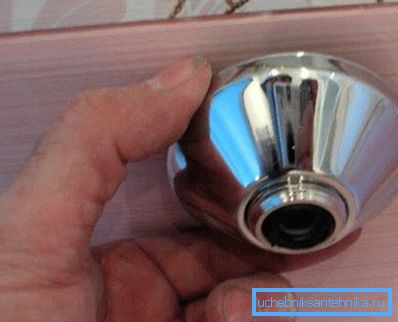

1. Накручуємо на різьбу ексцентриків декоративні накладки;

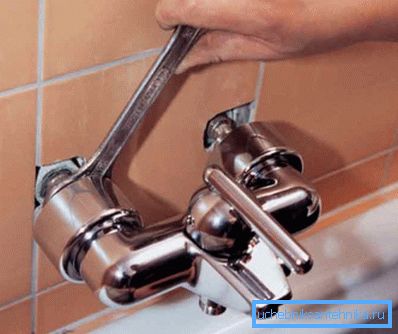

1. Надягаємо корпус на кінці ексцентриків і закручуємо накидні гайки водопровідних ключем. Сильно затягувати їх не можна, інакше ви пошкодите гумові прокладки;

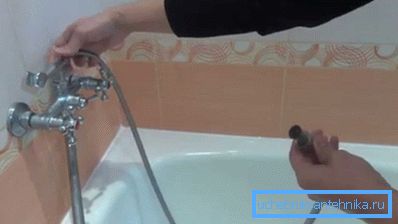

1. Під'єднуємо гнучкий шланг душової лійки, датчик положення водопровідного крана (якщо необхідний) та інші деталі. Подаємо воду і відчуваємо роботу.

Зверніть увагу! Перед установкою змішувача переконайтеся, що гумові прокладки в накидних гайках присутні, так як іноді вони випадають.

висновок

Запірно-регулювальна арматура - це необхідний і важливий елемент будь-якої системи подачі води. Встановити водопровідний кран на 15 або будь-який інший не складає особливих труднощів, в чому можна переконатися за допомогою відео в цій статті.
