Встановлюємо тен для душа

Щоб встановити ТЕН з терморегулятором для душа на заміській ділянці, вам, перш за все, потрібно підібрати цей електронагрівач по необхідної потужності і підвести до цього боксу електроживлення 220В. Крім того, ви можете встановити терморегулятор, який буде автоматично відключати прилад при досягненні потрібної температури - так ви захистите його від перегорання, особливо, коли в ємності раптом закінчується вода. Зробити це не дуже складно, але тільки для тих, хто знає як, про що ми вам і розповімо, а також продемонструємо відео в цій статті.

Поради та рекомендації

вибір нагрівача

• Такий електронагрівач тому і названий трубчастим, що складається з металевої трубки, яка на верхньому малюнку позначена цифрою 1, а обігрів відбувається за рахунок замикання ланцюга через спіраль з ніхрому, яка там же позначена цифрою 2. Підключення ланцюга відбувається через контактні стрижні (4), до яких ця спіраль прикріплена, але щоб вона не контактувала зі стінками трубки, її запресовують туди в дуже дрібний кварцовий пісок, а кінці закупорюються керамічними пробками (3).
• Металеву трубку нагрівача можуть робити з різних сплавів - це титан, мідь, нержавіюча або вуглецева сталь і, звичайно ж латунь, яку найчастіше можна зустріти в приладах середньої потужності на 1-2кВт. По суті, метал не має ніякого відношення до якості або швидкості нагріву приладу, зате він визначає термін його експлуатації, де, безумовно, лідирує титан. Але в більшості випадків корпус з будь-якого сплаву переживає саму спіраль - та перегорає швидше зносу трубки.

• Звичайно, коли будується душова для дачі з ТЕНом, вам важливо правильно підібрати потужність нагрівача і це буде залежати від декількох параметрів. Перш за все, це обсяг вашого резервуара, де ви збираєтеся гріти воду - якщо він більше 100 л, то вам знадобиться 3-4 кВт для більш-менш швидкого нагріву води. Але, як кажуть, палиця тут з двома кінцями і потужний прилад може не витримати ваша лінія і вам доведеться додатково встановлювати стабілізатор або для всіх струмоприймачів в вашому домі (загальний), або окремо на ТЕН (в крайньому випадку, встановіть прилад на 1,5 -2 кВт).

Рекомендація. Цілком можливо, що бак для дачного душа з ТЕНом ви придбаєте де-небудь на стороні, тобто, що був у вжитку. В такому випадку, обов'язково перевірте ТЕН на цілісність - опір його ізоляції повинно бути не менше 1МОм - в іншому випадку він буде пробивати, тобто, бити струмом при навантаженні.

Установка і підключення

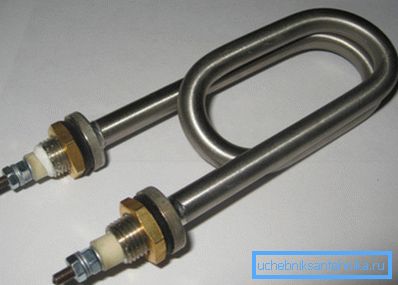

Тепер давайте розберемося, як встановити ТЕН в бак для душа своїми руками (при цьому будемо вважати, що обсяг резервуара і потужність нагрівача ми вже вибрали, і залишилася тільки практична сторона питання). Перш за все, погляньте на фотографію вгорі - там ви побачите, як влаштована кінцева частина трубки нагрівального приладу - в даний момент нас цікавить штуцер, точніше, його довжина (L) і діаметр трубної різьби (M).

Якщо у нас буде бак для душа з ТЕНом пластиковий, то монтаж вийде набагато простіше, але якщо ємність з металу, то процес трохи ускладниться, але давайте про все по порядку. Перш за все, нам потрібно буде в нижній частині бочки, відступивши від дна не менше 50 мм, просвердлити два горизонтально протилежних отвори по ширині решт ми використовуємо приладу.

Крім відстані отворів один від одного, їх потрібно зробити такого ж діаметру що і штуцер (значення M) і якщо ми маємо справу з пластикової ємністю, то це легко виконати сталевий або діамантовою фрезою, як це показано на верхньому фото.

Набагато складніше, якщо використовувана нами ємність зроблена з металу - звичайної фрезою тут не обійтися і для облаштування отворів нам знадобиться тонке (2-3 мм) свердло по металу. Нам доведеться накреслити дві окружності за місцем посадочних гнізд і дрібним свердлом по периметру висвердлити ці отвори (чим менше крок, тим акуратніше вийде отвір).

Після того, як ви видалите п'ятачки металу (дл допомоги можна взяти овальний надфіль), обробіть кромки напівкруглим напилком, щоб видалити всі перегородки, що залишилися пості свердління, як того вимагає інструкція.

Примітка. Не турбуйтеся, якщо отвір в металевій ємності вийшло з не зовсім точною окружністю. Всі щілини і зазори (якщо вони не більше 1-2 мм) перекриє шайба з гумовою прокладкою.

Тепер в ємність з ТЕНом для душа потрібно вставити сам нагрівач з внутрішньої сторони, але попередньо на штуцери надягають металеві шайби з гумовими прокладками, і те ж саме робиться і з зовнішнього боку. Потім прилад фіксується гайками за штуцери і його можна підключати до мережі 220В, але тільки після заливки в резервуар води.

Терморегулятор вставляється в ємність точно таким же способом, крізь отвір в сітці (бажано недалеко від Тена). Після установки ланцюг нагрівача розривається терморегулятором і після цього можна проводити випробування.

Але врахуйте, якщо вам потрібно не просто вимикати прилад при певній температурі, а регулювати її, то для цього вам знадобиться блок ТЕН з декількома трубками. Це дозволить вам за допомогою терморегулятора, змінюючи позиції ручки, встановлювати потрібну температуру, яка буде залежати від кількості працюючих спіралей.

висновок

Можна піти найпростішим шляхом - просто придбати в магазині готову ємність з вмонтованим в неї Теном і терморегулятором, але ціна такого обладнання буде набагато вище, як якщо б ви зібрали його з різних деталей. Тому, тут вже вирішувати вам, але добре зроблене саморобний пристрій нічим не гірше заводського.
