Введення труби в колодязь: різні варіанти монтажу

Сучасні звичні зручності в заміському котеджі зроблять проживання комфортним. Особливо важливо мати введення труби в будинок з колодязя при звичайному відсутності централізованого водопостачання. Це завдання цілком здійсненна навіть непрофесіоналам, тому підберемо найбільш підходящий для нас спосіб локальної доставки такого природного блага з нашого джерела.

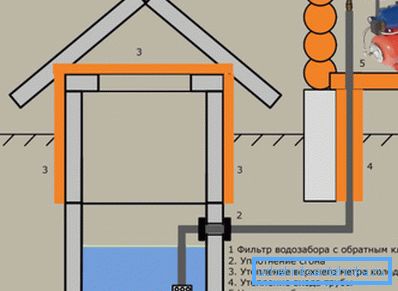

Оптимальне рішення - установка згону, тобто труби з різьбленням з 2-решт, а також обтиснення стінки кільця 2 фланцями по прокладкам. Саме так робимо з'єднання і цим просто, але надійно вирішимо питання, як загерметизувати трубу.

Розводка з колодязя в будинок

Перед початком робіт уточнимо ймовірну глибину промерзання в нашій області згідно СНиП.

Труби, їх характеристики

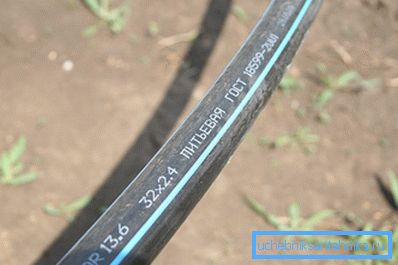

Для розведення води з колодязя в будинок (початкове підведення її до житла і введення води в будинок) використовуємо трубу ПНД.

• Оптимальний диамет рдля прокладки під землею - 32 мм при товщині стінки більше 2 мм.
• Довжина труби під фундамент всередину будинку і в колодязь повинна бути з півметровим запасом.

Водопровідні металопластикові труби з алюмінію з двостороннім поліетиленовим покриттям зараз на піку популярності: вони міцні, практично вічні і не впливають на смак і запах природної води. До того ж їх гладка поверхня перешкоджає засміченню, захищає від конденсату і ніколи не іржавіє.

Грамотний вибір діаметра труб також сприяє нашому комфорту:

• занадто вузька труба рухається з шумом (відбувається турбулізація потоку),
• всередині її незабаром з'являться вапняні відкладення.

Правильний діаметр отримаємо при розрахунку максимальної швидкості потоків (зазвичай 2 м / с) і протяжності нашого трубопроводу:

• на 30 м потрібен діаметр 25 мм - це 1 дюйм;
• на довшу магістраль - 32 мм - вже 1,25 дюйма;
• на систему до 10 м - всього 20 мм.

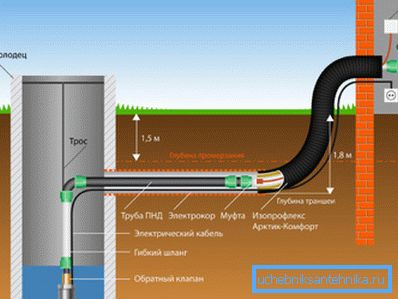

• Для такої магістралі від колодязя роєм в землі траншею (глибина рову 1.5-2 м), підводимо її безпосередньо під фундамент будинку.

пристрій введення

• Від кінця труби, спрямованої до будинку ми відступимо півметра і зафіксуємо на ній фольгированним скотчем інноваційний гріє матричний кабель.
• Його кінцева електрична закладення розташується на 2-метровій глибині в сторону колодязя.
• Верхній кінець кабелю разом з трубою повинен бути на 20 см вище рівня підлоги (чистового).
• Тепер на всю трубу одягнемо трубчастий утеплювач.

Порада! Товщина стінки утеплювача понад 9 мм, а внутрішній діаметром - 35 мм. Такий утеплювач-компенсатор вбереже нашу магістраль від деформацій грунту при неминучою усадки вже закопаної траншеї.

• Стики герметизируем армованим скотчем.

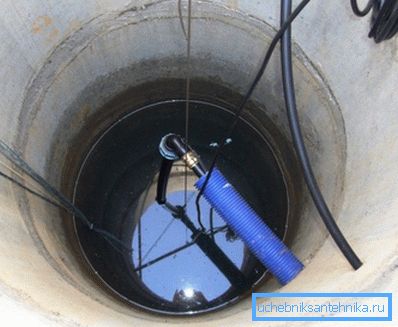

• Підготовлену таким чином трубу укладаємо в вириту траншею, а в точці її введення в колодязь свердлимо перфоратором 2 отвори в кільцях.
• Тепер на 30 см введемо трубу в кільце.
• У траншею простягаємо електричний кабель насоса, вже знаходиться в ПНД трубі діаметром 20 мм. А її виводимо всередину кільця, але вже через інше отвір.

Зверніть увагу! Фахівці радять використовувати кабель водостійкий ПВС 4х1.5 мм для свердловинних насосів - його ціна не набагато більше, але надійність набагато вище.

• У такій же трубі проводимо електричний ПВС 3х1.5 мм кабель розетки під насосну станцію, другий насос або освітлення. Для цього робимо третій отвір, тобто кожної трубі своє отвір.

Увага! Металева гофра не годиться для проходження труб через кільце, так як не захистить від просочування води з грунту.

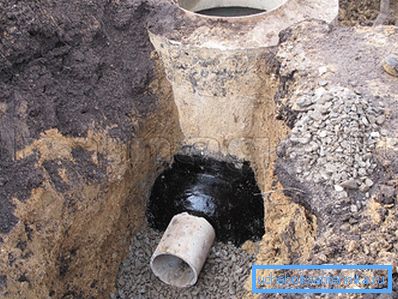

• Потім вхідний отвір з 2 сторін герметизируем швидкотвердіючу розчином, можливо і гідропломба.
• Нарешті, траншею, проливаючи водою, закопуємо.

Введення труби для зимового водопостачання

Зимовий варіант можливий з будь-яким фундаментом - столбчатим або стрічковим.

• Спочатку ми зробимо теплий введення труби ПНД в колодязь.
• Тут і прокладемо саморегулюючий електрокабель, заізоліруем фольгою і утеплимо 50-міліметровим Енергофлекс, обмотаємо армованим скотчем.
• Ця кінцева частина труби також на 20 см виступає над підлогою. В результаті ми отримаємо в землі заводський фінал кабелю, що гріє і 100-відсоткову гарантію її герметичності без небезпечного короткого замикання.
• Відрізки, що гріє труби необхідно герметизувати. До всіх зразків ПНД фольгою приєднуємо гріючий кабель, вона ізольована пористим наповнювачем, захищена від пошкоджень надійної оболонкою. Однак засмучує складність герметизації.
• Теплий введення в будинок робимо під підлогою: греющую трубу состикуем з трубою ПНД з колодязя міцної компресійної муфтою прямо на глибині її звичайного закладення: 1.5-2м (але лише в теплому ділянці грунту).

Зверніть увагу! Засипати введення керамзитом, тирсою не слід, щоб в них, як у губці, не накопичувалася вода.

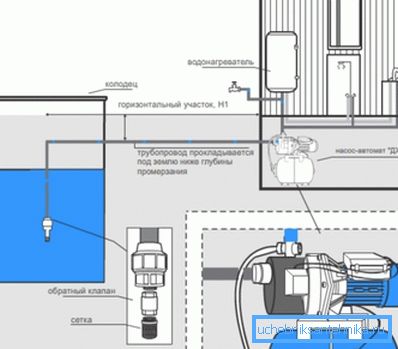

Підключення станції водопостачання до труби

Глибина - це середнє між максимальним рівнем підземних вод навесні і глибиною можливого промерзання. Так ми визначили вихід труб в колодязь прямо з грунту.

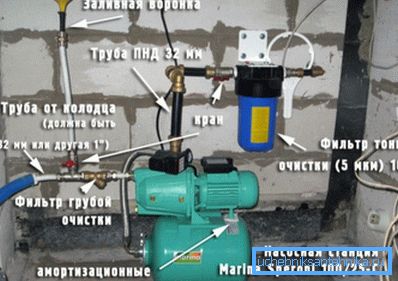

Обладнати таку станцію в будинку просто: до неї підключаємо трубу зі зворотним клапаном на іншому кінці і включаємо в розетку штекер. Але як своїми руками влаштувати її в колодязі?

Тут допоможе знання окремих тонкощів.

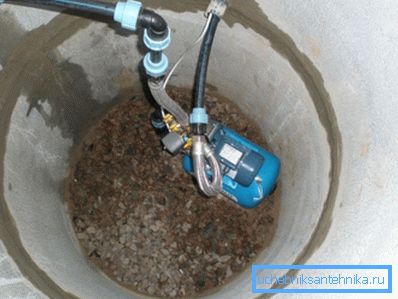

• На кільце всередині кріпимо кронштейн. Горизонтальні деталі кронштейна фіксуємо болтами на краях поперечки.
• Далі насосну станцію опускаємо вниз на кронштейн.
• На вихід безпосередньо з насоса нагвинчуємо зганяння 1, на нього - трійник 1, а на відведення трійника - зливний кран з поворотною штангою зверху.
• Потім на прохідній ділянку трійника ставимо кран 1, потім компресійний перехід - на трубу 32 мм (для подачі води в магістраль).
• На всмоктує ділянку насоса накручуємо відведення 1 (90 градусів вниз), на нього - компресійну муфту, щоб зістикувати з трубою, на муфту - трубу вниз до початку другого кільця від дна.
• Тепер на її кінець ставимо зворотний клапан, а також фільтр для колодязя - підійде популярний нині наконечник заводського виробництва з грубим фільтром.

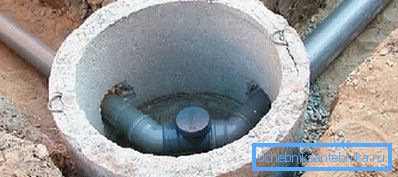

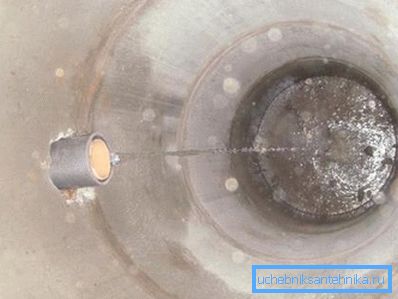

Введення труби в каналізаційний колодязь

Самостійний введення каналізаційної труби в колодязь цілком реальний, якщо ми виконаємо його у зазначеній фахівцями послідовності.

Це заощадить нам гроші і час роботи.

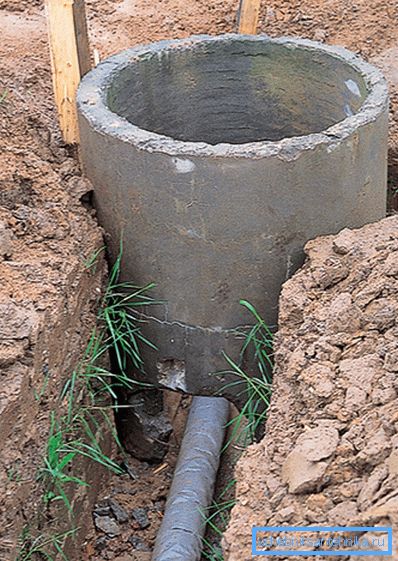

• Почнемо прокладати з самого віддаленого місця під ухилом до труби, яка веде в каналізаційний колодязь.

• Неприпустимі коленообразно провали - збіговиська засмічують відходів.
• Зливну трубу прокладаємо вище підземних вод, але не в межах промерзання грунту - інакше її необхідно утеплити пінопластом.

• Силіконовий сантехнічний герметик гарантує міцність стикувань, а обрізані краї труб Обточити для більш якісної та легкої їх складання.
• На з'єднанні всередині будинку обладнаємо витяжної стояк, і щоб поліпшити тягу, влаштуємо його хоч греблю гати.
• При підключенні сантехніки монтуємо трубний гідрозамок - коліно, завжди наповнене водою, щоб каналізаційні гази не потрапили всередину будинку.

висновок

Зрозуміло, що водопровід - найбільш затребувана інженерна система для створення здорового комфорту. Отримана інструкція допоможе нам самостійно, правильно і якісно прокласти цю найважливішу локальну сістему.Такой децентралізований метод означає підключення до вже пробуреної артезіанської свердловини або пряме підведення до будинку колодязної води.

Підсумуємо порядок дій.

• Труби обмотаємо утеплювачем або простий скловатою, закріпивши її дротом і обмотавши влагозащитной плівкою.
• Закладаємо в траншею заздалегідь утеплені труби. Бажано утеплювати труби абсолютно по всій довжині, а також в місцях самого введення в колодязь, будинок.
• Потім засипаємо траншею, періодично утрамбовуючи землю.

Вхід системи в кільце - саме відповідальне місце через просочування забрудненої води.Обязательна перевірка працездатності нової водопровідної системи, відсутність течі - це очікуваний результат нашої работи.Відео в цій статті продемонструє правильне введення колодязної труби.
