Запірний кран для радіатора - детальна характеристика і

Установка батареї полягає не тільки в тому, щоб просто закріпити радіатор на стіні і підключити до нього подає і зворотний трубопровід. Потрібно також встановити необхідну запірну арматуру, зокрема запірні крани, та й терморегулятор зайвим не буде.

Це підвищить гнучкість роботи опалювальної системи.

Навіщо потрібна запірно-регулююча арматура при установці батареї

Взагалі в цю категорію пристроїв варто віднести не тільки крани різних типів, але і різні заслінки, засувки. А запірна арматура для радіаторів опалення включає ще й заглушки, які встановлюються на отвори в бічній частині батареї.

При установці батареї бажано використовувати:

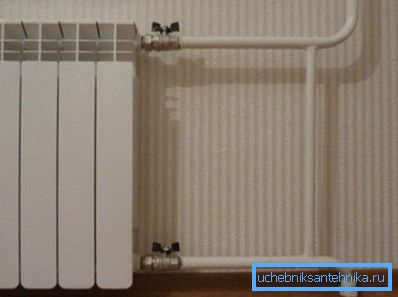

• пару кульових кранів - вони стануть в нагоді для того, щоб швидко припинити надходження теплоносія в батарею. Для цього влаштовується байпас, а запірна арматура встановлюються на лінії подачі й зворотний трубу;

• при підключенні радіатора до системи може використовуватися спеціальний запірний кран, в якому передбачена можливість швидко спустити воду.

З регулює пристроїв корисним буде автоматичний терморегулятор, він дозволить змінювати тепловіддачу кожної батареї окремо. Завдяки цьому можна буде заощадити на опаленні, так і в будинку буде комфортніше.

Зверніть увагу!. До самого радіатора підключається терморегулятор, далі йде запірний кран, потім - трубка байпаса. Тільки при такій послідовності працювати система буде нормально.

Детальна характеристика запірної арматури

Нормальна робота системи опалення в чому залежить від правильного вибору типу крана для конкретного завдання. Так що має сенс докладніше розглянути види запірної арматури і область її застосування.

Шарові крани

Кульовий запірний клапан для радіатора опалення називається так тому, що запірна частина його має форму кулі з отвором посередині. А принцип його роботи полягає в тому, що одним поворотом рукоятки перекривається подача води по трубі.

Це дуже корисно, наприклад, при пориві батареї відключити подачу води можна майже миттєво, якби для тієї ж мети використовувалося гвинтове пристрою, то часу довелося б витратити набагато більше.

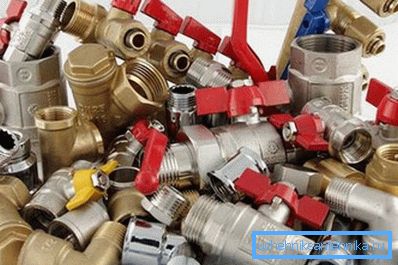

Крім кульових в продажу можна знайти аналоги з конусної або циліндричної запірної частиною (такі використовувалися в російських самоварах). Але за експлуатаційними показниками саме кульові знаходяться поза конкуренцією. Конусні, наприклад, відрізняються підвищеним зносом.

Що ж стосується вибору кульового запірного крана, то врахувати потрібно його габарити і тип металу, з якого він виготовлений (потрібно, щоб разом з металом радіатора він не утворював гальванічну пару).

Також увагу звернути потрібно на розмір отвору в запірної частини:

• повнопрохідні - в них діаметр отвору в точності відповідає внутрішньому діаметру самої труби. Завдяки цьому після установки у відкритому стані він не знижує обсяг води, що надходить в батарею;

• стандартні - в них діаметр отвору приблизно на 20% менше, ніж внутрішній діаметр труби. При використанні такої моделі отримаємо зниження тепловіддачі радіатора на 10-15%;
• неполнопроходние - за рахунок малого отвору в кулі витрата рідини знижується приблизно вдвічі.

Зверніть увагу! З огляду на це, для установки перед батареєю слід застосовувати тільки повнопрохідні запірні пристрої.

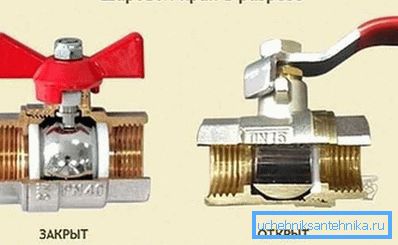

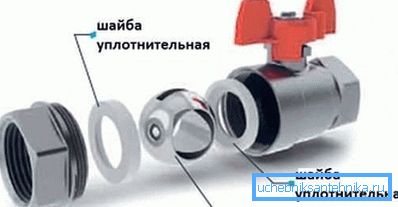

Що стосується того, як виглядає пристрій запірного клапана для радіатора, то в розрізі буде видно металева куля і прокладка, яка забезпечує герметичність в закритому стані. Порівняно недавно на ринку з'явилися полімерні запірні крани, вони підійдуть для установки на будь-який радіатора незалежно від того, з якого матеріалу він виготовлений.

Зверніть увагу! Моделі з корпусом з пластика по міцності зовсім небагато поступаються металевим. Але ось товщини з більше, це потрібно враховувати при виборі.

Більш традиційними можна вважати металеві крани. Зазвичай використовується або латунь, або сплави з її участю, так що проблем з поєднанням металів бути не повинно.

Робочих положення у нього всього лише 2, тому він і відноситься до класу «запірна арматура». У продажу можна знайти і 3-ходові крани, їх також можна використовувати при підключенні радіаторів. Вся відмінність полягає в тому, що робочих положення 3, і потік води можна направляти в одному з двох напрямків.

Ціна таких пристроїв невелика, а з огляду на гнучкість роботи опалювальної системи, додаткові витрати виправдані.

запірний клапан

Подібна категорія пристроїв може застосовуватися для підключення радіаторів опалення (в 2-трубної опалювальній системі). Завдяки своїй конструкції клапани, як і кульові крани дозволяють швидко перекривати надходження води в батарею, при цьому роботу опалювальної системи переривати не потрібно. Також вони можуть використовуватися для зручного зливу води з опалювального приладу або заповнення його рідиною.

Зверніть увагу! Радіаторний прямий запірний клапан в базовій комплектації не передбачає установку дренажного крана. Але корисне доповнення завжди можна придбати окремо.

Що стосується доцільності покупки, то з технічної точки зору немає ніякої різниці ставити на обратку кульовий кран або вибрати все-таки запірний клапан. Якщо на трубі, що подає варто хоча б простенький терморегулятор, то обидва варіанти будуть працювати однаково.

Але відмінності в конструкції кульового крана і запірного клапана все ж є. Перший може перебувати тільки у відкритому / закритому положенні, а ось клапан під шестигранник може регулювати витрату теплоносія.

Істотні відмінності є в зовнішньому вигляді. Кульові крани випускаються з добре помітною червоною «метеликом», а ось радіаторний запірний клапан виглядає набагато краще.

На ньому немає вентиля для повороту, так що він не буде сильно виділятися на тлі труб і самої батареї. Вартість його вище, ніж у кульового крана, але з огляду на, що система опалення робиться не на 1 рік, можна і витратитися.

Дренажний клапан, який використовується для зливу води з радіатора, встановлюється на запірний клапан. При повороті його спеціальною рукояткою подача води в радіатор перекривається.

Установка запірного крана

Весь процес займає всього кілька хвилин, виконати всі роботи можна своїми руками, без допомоги фахівців. Потрібно тільки не поспішати, наприклад, невеликий перекіс при установці крана на трубу може обернутися серйозною протечкой в ​​опалювальний сезон.

Виробники випускаються запірну арматуру з декількома типами з'єднань. У продажу можна знайти крани для зварного з'єднання, фланцевого, муфтового. Нероз'ємний тип стику можна порекомендувати зважаючи на складнощі з ремонтом в майбутньому, фланцеве тип стику використовується тільки на промислових підприємствах, а в побуті перевагу віддають роз'ємним з'єднанням.

Найчастіше застосовують крани з накидною гайкою або американкою, герметичність забезпечується висока, а трудомісткість мінімальна.

При цьому більше уваги потрібно на підготовчому етапі:

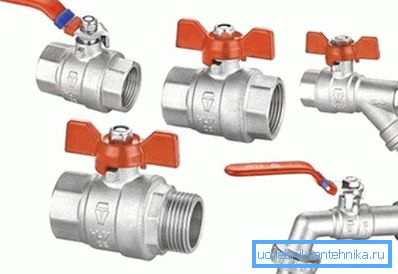

• потрібно визначитися з типом різьблення. Крани можуть бути як муфтовими, так і з зовнішньою різьбою або комбінованими, вибирати потрібно виходячи з типу різьблення на трубі;
• тип ручки також грає значення. Якщо труба йде близько до стіни, то потрібно вибирати тільки варіант з метеликом, довга рукоятка просто буде впиратися в стінку.

Інструкція по установці складається з декількох дій:

• вибирається місце установки крана;
• перевіряється хід рукоятки;

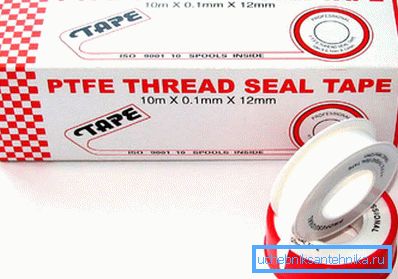

• далі виконується різьбове з'єднання. Обов'язковою є використання підмотки для додаткової герметичності з'єднання;

Зверніть увагу! Допускається на горизонтальній трубі відхиляти рукоятку від вертикалі на 45 ?. Так що стик годі й докручувати до кінця, а трохи відвернути кран в сторону, щоб зручніше було ним користуватися.

• завершальний етап - перевірка стику на предмет протікання.

Підведення підсумків

Незважаючи на те, що радіатор опалення, в принципі, предмет самодостатній, забувати про запірно-регулюючої арматури небажано. Використання найпростіших кульових кранів і клапанів дозволить зробити роботу системи опалення більш гнучкою і гарантує комфорт в будинку протягом усього опалювального сезону.

На відео в цій статті показано процес установки кульового крана.
