Желонка для чищення свердловини самому

Необхідність в проведенні ремонтних робіт в свердловині часто пов'язана зі зменшенням її дебіту, якості води, появою процесів пісковання, які призводять до замулювання свердловини і виходу з ладу водопідіймального обладнання. Відновити дебіт свердловини можна кількома способами: гідравлічним, механічним, хімічним, що вимагає спеціального устаткування, яке не завжди доступно.

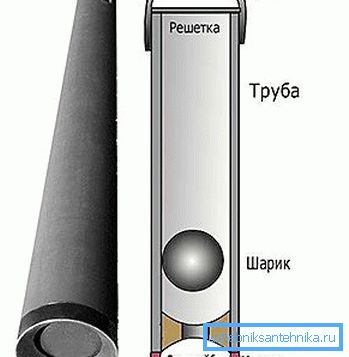

Желонка - це відрізок металевої труби, в нижній частині якої встановлено клапан. При опусканні желонки на дно свердловини пісок або глина потрапляє в середину труби і утримується там клапаном, операцію опускання і піднімання виробляють кілька разів, поки желонка не заповниться брудом і відкладеннями. Потім її піднімають на поверхню, беруть із неї породу, і операцію повторюють.

Найбільшого поширення мають два типи желонок: з плоским клапаном і з клапаном у вигляді кулі. Желонка з кульовим клапаном вважається більш надійною і ефективною, причини відсутності шарніра, а желонка з плоским клапаном простіша у виготовленні.

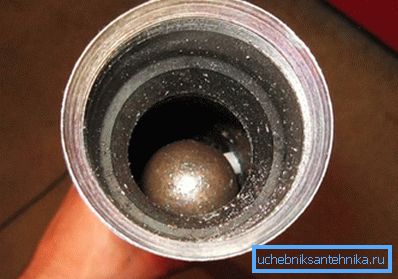

З кульовим клапаном

Для виготовлення желонки з кульовим клапаном вам будуть потрібні:

• відрізок металевої товстостінної труби діаметром 89 мм і довжиною до 1,5 м;
• концентричний сталевий перехід 89? 57 мм;
• металева куля діаметром 6 см.

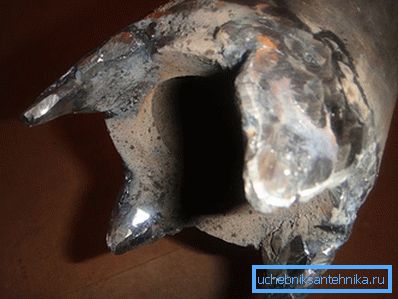

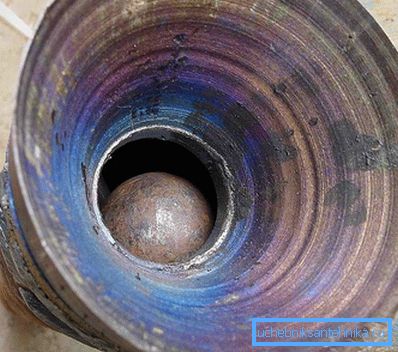

Куля підбирається по внутрішньому діаметру, що очищається свердловини, і повинен бути на 2 см менше діаметра самої вузької її частини. Для того щоб куля щільно прилягав до концентрическому переходу, потрібно обробити його кромку у вузькій частині наждачним папером. Далі, концентричний перехід, стороною з меншим діаметром, вставляється в трубу і обварюється по контуру. Всередину труби опускається куля, а на висоті 5 см від нього потрібно встановити обмежувач, щоб куля при опусканні желонки в свердловину вищого не відскакував і не вилетів під час спорожнення желонки. У ролі обмежувача може бути металевий стрижень, вставлений в просвердлений отвір в трубі, і заварений. Нижню частину желонки, яка буде битися в дно, потрібно заточити, заточується тільки внутрішня сторона, для більшої ефективності розпушування знизу приварюють 3-4 металевих ікла. У верхній частині труби потрібно приварити металеву петлю для кріплення троса, приварювати потрібно з внутрішньої сторони.

Якщо металева куля знайти проблематично, то його можна замінити на гумовий або пластиковий м'ячик відповідного діаметру, заповнивши його сумішшю свинцевого дробу і епоксидного клею.

З плоским клапаном

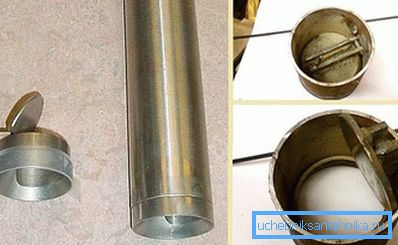

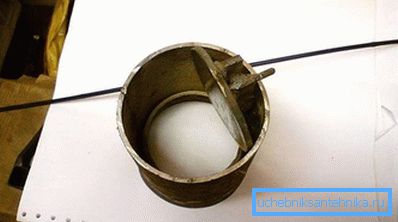

Конструкція такої желонки вважається більш простий. За основу желонки, як в попередньому варіанті, взятий відрізок труби, діаметром, що відповідає діаметру свердловини. У нижній частині труби приварюється черевик, який має діаметр на 3-б мм більше діаметра желонки. Всередину труби вваривают шайба. Для виготовлення плоского клапана застосовується металева пластина, розмір якої більше діаметру шайби. Пластина кріпиться за допомогою шарнірного з'єднання, головне, щоб він забезпечував вільне відкривання і закривання клапана.

До внутрішньої частини клапана потрібно приварити обмежувач у вигляді металевого стержня, для обмеження відкривання клапана на рівні 70-80? - це не дасть йому заклинити.

Процес очищення свердловини

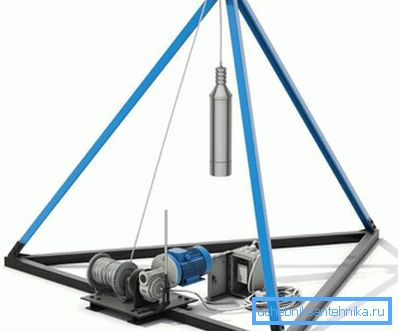

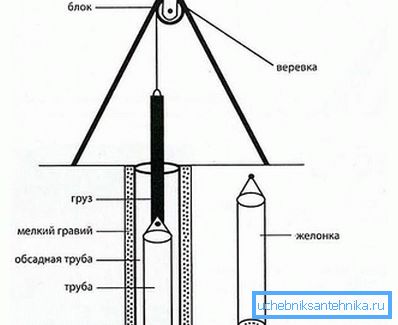

Після того як ви зробили желонку, потрібно ще правильно її застосувати. Чистка свердловини желонкою процес дуже трудомісткий, але надійний. Для полегшення процесу желонірованія над свердловиною встановлюється тринога, зверху до неї кріпиться блок. До желонкою через карабін потрібно прив'язати трос або міцну мотузку. Довжина мотузки повинна перевищувати глибину свердловини. Якщо желонка має дуже велику вагу, для полегшення підйому можна використовувати лебідку або коловорот.

Особливу увагу потрібно приділити кріпленню, так як в разі обриву желонки, витягти її назад буде дуже проблематично.

Через блок слід перекинути трос і опустити желонку на дно свердловини, тільки не з розмаху, а трохи притримуючи трос, інакше желонку може заклинити. Під час опускання желонки потрібно будь обережним і працювати в брезентових рукавицях, щоб не поранити руки об трос.

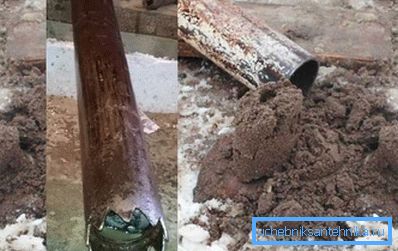

Як тільки желонка опуститься на дно, її потрібно підняти на висоту 30-50 см і різко опустити. При ударі клапан відкривається, і взмученной вода з піском потрапляє всередину желонки. Операцію піднімання і опускання потрібно повторювати до тих пір, поки желонка не заповниться, ви це відчуєте за вагою. Потім желонку витягають, виливають вміст і вистукують залишилася бруд і пісок.

Відео

Подивіться два відео про ударно-канатному бурінні. У них представлено огляд саморобного склянки і желонки:
