Злив для душа: різновиди конструкцій

При облаштуванні душовою особливу увагу слід приділити конструкції зливу, так як від його роботи буде залежати нормальна експлуатація санвузла. Існує кілька типів конструкцій душа, відповідно, сливи також бувають різні. Ми розповімо про особливості різних видів зливний сантехніки, а також розглянемо, як зробити слив для літнього душа своїми руками.

Різні види душових вузлів

Щоб дати хоч скільки-небудь повний опис душового зливу, необхідно розглянути різні типи облаштування душових кабін і санвузлів, що застосовуються в сучасних будинках і квартирах. Крім того, безліч наших читачів цікавиться питанням споруди літніх кабінок для заміських ділянок і прийнятними способами водовідведення в умовах вулиці.

Так як виробники сантехніки поставляють неймовірне безліч конструкцій для цих цілей, ми вирішили обмежити наше опис найбільш актуальними і популярними різновидами. У таблиці розглянуті основні типи душів і відповідні їм види арматури для відведення води:

Зверніть увагу! Ми навмисно не стали включати в цей список душові бокси, так як в них вже вмонтована вся необхідна арматура, і вам залишається тільки з'єднати її з стояком каналізації.

Різновиди зливної арматури

Душова з піддоном

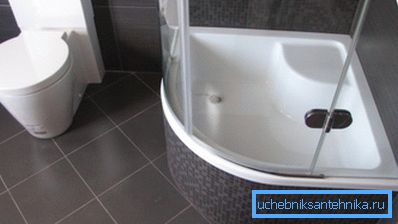

На сьогоднішній день найбільш затребуваним типом душовою є кабінка з піддоном. Це може бути моноблок або бокс, і в цьому випадку вся необхідна арматура вже встановлена, а може бути саморобний подіум або збірна кабіна, і тоді зливну конструкцію монтують своїми руками.

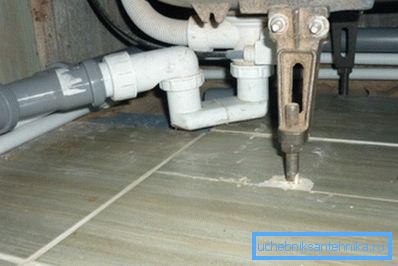

Зазвичай для піддонів застосовують простий сифон без переливу, проте глибокі моделі можуть комплектуватися і переливом.

Вибір конкретної моделі залежить від висоти установки піддону, яка, в свою чергу, залежить від трьох основних параметрів:

1. Висоти точки входу в каналізаційний стояк. За правилами і нормами СНиП слив не може знаходиться нижче або на одному рівні з точкою врізки в стояк;
2. Монтажної висоти подіуму або каркаса;
3. Довжини з'єднувальної труби або гофри, яка відводить воду в стояк. Справа в тому, що перепад висот становить 1 - 1.5 см на метр довжини труби, відповідно, чим вона довша, тим вище слід встановлювати чашу.

Крім того, параметри водовідведення повинні відповідати характеристикам застосовуваного в душі обладнання. Пропускна здатність зливу повинна забезпечити своєчасний відвід надходить в чашу води. Це особливо актуально для гідромасажних систем, установок типу «тропічний душ» і т.п.

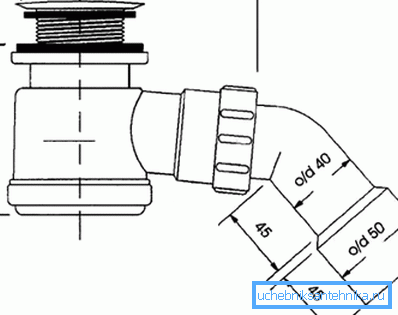

Діаметр арматури слід підбирати в суворій відповідності з шириною зливного отвору в піддоні, так буде досягнута найбільша герметичність і надійність з'єднання. Цей діаметр може коливатися в межах 50 - 90 мм. У разі використання арматури малих діаметрів необхідно забезпечити доступ до її деталей для ремонту і прочищення, тоді як слив діаметром 90 мм можна чистити через верхній отвір.

Зверніть увагу! При установці гідромасажних систем обов'язково підбирайте зливну арматуру по її пропускної здатності відповідно до витратою води системою. Вона повинна бути вказана в технічному описі до товару або озвучена продавцем на вашу вимогу. Витрата води гідромасажною установкою також обов'язково вказують в техпаспорті до виробу.

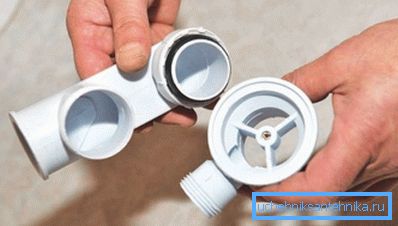

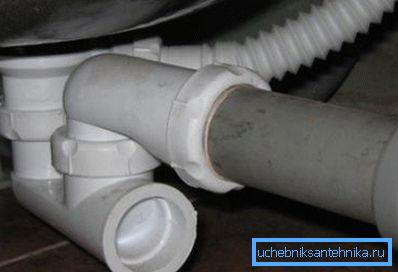

Монтаж арматури проводиться дуже просто: в отвір піддона встановлюють зливну грати, яку знизу притискає спеціальна гайка. До патрубку прикручують сифон, на вихід якого надягають гофру. Другий кінець гофри з'єднують зі стояком.

Зверніть увагу! Різьбові з'єднання краще ущільнити стрічкою ФУМ, а місця стиків гофри з патрубком і входом в стояк - силіконовим герметиком.

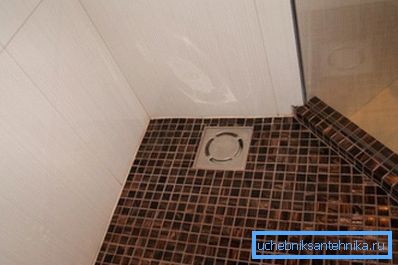

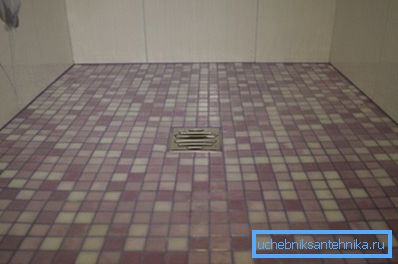

Душ без піддону

Набирає популярність душ без піддону має найбільш складну конструкцію зливу. Складність полягає в тому, що монтаж арматури проводиться в стяжку підлоги, а це накладає ряд серйозних вимог:

• Потрібна висока ступінь і якість гідроізоляції всіх верств стяжки, всіх з'єднань, кутів і стін в душовій зоні;
• Надійність збірки зливної арматури повинна бути дуже високою, так як в разі аварії або протікання її ремонт буде пов'язаний з демонтажем плитки і стяжки, а ціна відновлення підлоги буде високою;
• Необхідно точно розрахувати пропускну здатність сифона і максимальна витрата води, інакше в разі недостатнього відведення рідини вода розіллється по всій ванній кімнаті, а потім затопить і квартиру.

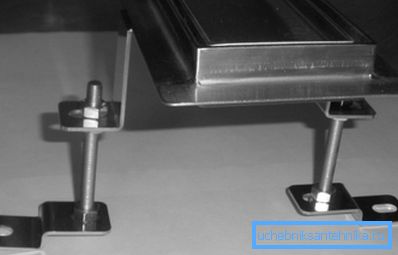

У суворій відповідності з пропускною спроможністю, а також товщиною стяжки підбирають трап з потрібним діаметром і монтажною висотою. Потім його встановлюють на плиту перекриття, кріплять дюбелями до бетону, виставляють по рівню, з'єднують трубою (з дотриманням ухилу 1 - 1.5 см на метр) з точкою врізки в каналізаційний стояк.

Після цього виробляють укладання цементно-піщаного розчину, який вирівнюють з формуванням ухилів до зливної решітці. Гідроізоляцію роблять на всіх етапах робіт, всі з'єднання ущільнюють ФУМ-стрічкою і силіконовим герметиком.

Зверніть увагу! Для спорудження якісного підлогового душа будуть потрібні базові будівельні навички, а також знання принципів гідроізоляційних і сантехнічних робіт.

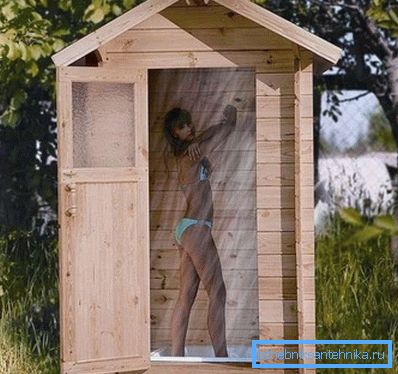

Монтаж зливу для літнього душа

Перед тим, як побудувати душ на дачі своїми руками, слід продумати всі нюанси, в першу чергу - систему відведення відпрацьованої води. На практиці застосовують три основні варіанти:

1. Піднімають підлогу, роблять його проникним для води, і відпрацьована рідина йде в землю. Найменш прийнятний варіант, так як під кабінкою буде стояти калюжа, згодом вона перетвориться в перманентне болото з комарами і водопоєм для різної дрібної живності;
2. Так само піднімають водопроникний підлогу, але під ним влаштовують дренажну яму. Стінки ями роблять водонепроникними, і наповнюють її піском і гравієм для дренажу та фільтрації рідини. Це краще, ніж нічого, проте все одно в кабінці буде сиро; крім того, з ями можуть підніматися неприємні запахи;

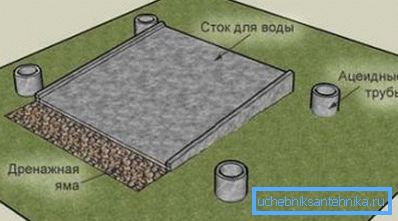

3. У кабіну встановлюють піддон, від якого відводять трубу в каналізаційний септик. Іноді роблять похиле бетонну основу, вода з якого стікає в розташований поруч септик або дренажний лоток. Це найкращий варіант.

Перший спосіб підійде тільки як тимчасовий, другий - при дуже невеликих навантаженнях на санвузол. Якщо у вас велика родина або ви любите запрошувати на дачу гостей, тоді єдиний прийнятний варіант - влаштовувати піддон з відведенням води в септик.

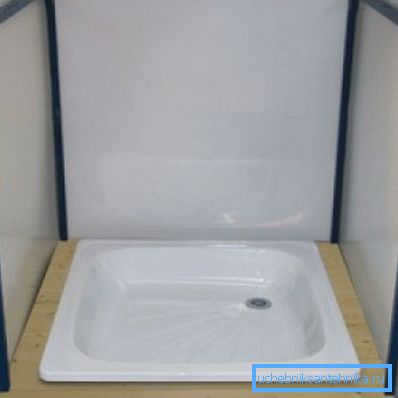

Для цього в конструкції кабінки передбачають раму для установки піддону на деякій висоті над землею. В крайньому випадку можна трохи відкопати землю під ним.

Далі монтують стандартний сифон будь-якого діаметру, так як витрата води в літньому душі мінімальний. Сифон з'єднують з пластикової трубою, яку відводять в сторону, і на відстані кількох метрів (чим далі - тим краще) викопують яму для септика.

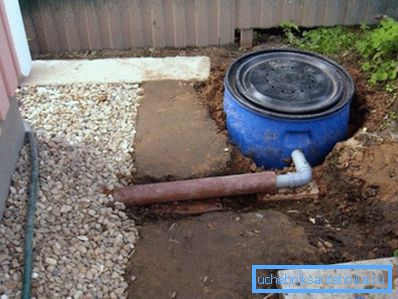

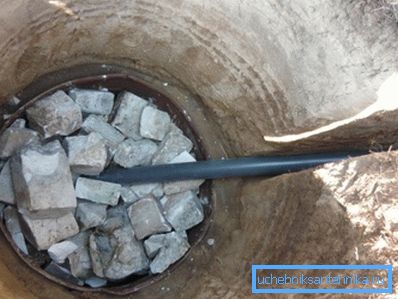

Глибина ями повинна бути приблизно 1.5 метра. Найбільш простий спосіб - встановити в неї металеву або пластикову бочку з отворами в дні, в бочку насипати спочатку шар піску 20 - 30 см, потім шар дрібного гравію шаром приблизно 30 см, а інший обсяг заповнити великим щебенем. Це забезпечить необхідну очистку води перед попаданням в землю на вашій ділянці.

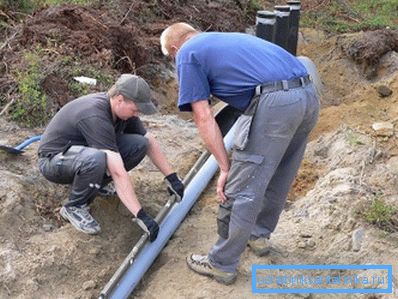

Місця з'єднання чаші піддону зі стінками кабінки герметизують силіконом і закривають куточками (плінтусами), щоб рідина не текла повз чаші. Трубу укладають з дотриманням ухилу не менше 1.5 - 2 см на метр довжини.

Зверніть увагу! Септик слід закривати кришкою, найбільш прийнятні пластикові бочки з кришкою на різьбі. Замість бочки можна використовувати бетонне кільце, відрізок труби великого діаметру або будь-який інший посудину відповідних розмірів.

висновок

Конструкція будь-якого санвузла припускає наявність ефективної системи відведення відпрацьованої води. Від її якості буде залежати можливість комфортної експлуатації сантехніки, тому до вибору і монтажу зливної арматури слід підходити відповідально. Відео в цій статті допоможе вам не допустити типові помилки.
