Зливові колодязі: цілі споруди, види, вживані матеріали

В яких випадках споруджується зливова каналізація закритого типу? Якими бувають зливові колодязі? З яких матеріалів вони будуються? Давайте розбиратися.

Відкрита і закрита ливневки

Різниця між ними зрозуміла інтуїтивно; проте давайте не полінуємося описати обидві системи більш детально.

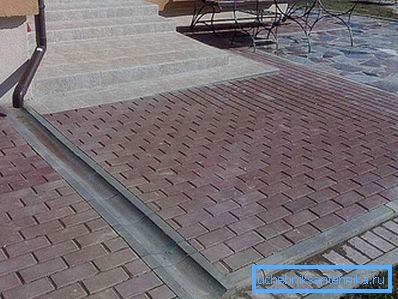

Відкрита зливова каналізація являє собою жолоби (найчастіше бетонні), прокладені по поверхні грунту. Прокладаються вони, ясна річ, з постійним ухилом по току води.

Ціна жолобів і допоміжних матеріалів (піску, цементу і т.д.) невелика; однак така схема має ряд обмежень.

1. Ухил жолоба змушений з невеликими відхиленнями в ту чи іншу сторону повторювати рельєф місцевості. Далеко не завжди таким чином вода буде транспортуватися в бажаному для вас напрямку.
2. Сміття, пісок, гілки та листя часто створюють для стоків непереборну перешкоду. Зрозуміло, її прочищення не представляє особливих проблем, але ви точно хочете займатися цим в зливу?

Закрита лівневка повністю вирішує описані проблеми.

1. Ухил може бути створений в довільному напрямку. Зрозуміло, часом це означає значний обсяг земляних робіт.
2. Пескоуловители або решітки, якими оснащуються колодязі для зливової каналізації, не дають крупному сміттю засмітити ливневку.

Втім: від сезонних проблем з крижаними заторами решітки, ясна річ, не захистять. В першу чергу це стосується холодних регіонів зі значною глибиною промерзання грунту.

В яких випадках краща кожна з описаних схем?

Інструкція проста і очевидна.

• Відкриті жолоби - прекрасне рішення для невеликої ділянки з постійним ухилом.
• Складний рельєф і значні площі змусять використовувати підземну зливову каналізацію.

елементи

З чого складається підземна лівневка?

труби

Зрозуміло, що основний елемент - укопана в грунт труба, яка, власне, транспортує воду. Вона укладається в грунт з постійним ухилом близько сантиметра на погонний метр. В даний час для присадибних ділянок застосовуються звичайні каналізаційні труби з полівінілхлориду з діаметром 110 - 200 міліметрів; в міських лівневка використовується залізобетонна труба великого діаметру.

приймальний колодязь

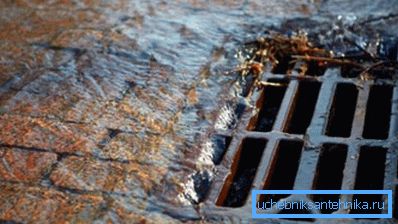

Що являє собою приймальний зливової колодязь каналізації - теж цілком зрозуміло. Більш того: кожен їх нас багато раз наступав або наїжджав на їх решітки.

Власне, перед нами звичайна вертикальна шахта діаметром від 60 сантиметрів, захищена від сміття зверху. Вона, як правило, розташовується в нижній точці ділянки рельєфу; тим самим забезпечується природний стік води. Глибина колодязя (як, втім, і глибина прокладки труби) повинна виключити його перемерзання в перехідні сезони, коли теплий день може змінитися нічними заморозками.

оглядовий колодязь

Оглядовий зливовий колодязь зазвичай влаштовується там, де труба каналізації повертає або змінює ухил. Мета його споруди - забезпечити доступ до сегментів мережі для прочищення, відтавання і ремонту.

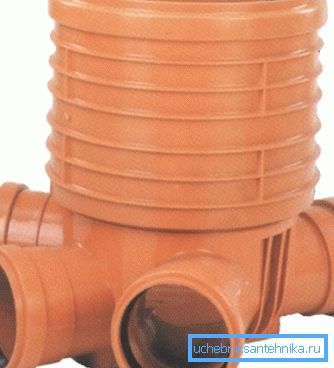

Як виглядає оглядовий колодязь? У найпростішому виконанні це вже знайома нам вертикальна шахта з прокладеним по дну відкритим лотком, в який з обох сторін на однаковому рівні відкриваються труби.

Цікаво: оглядовий колодязь може об'єднувати кілька труб, що йдуть від прийомних колодязів. Зокрема, його спорудження вкрай бажано в точці підключення відводів з декількох ділянок до колектора.

перепадні колодязь

Перепадні колодязі зливової каналізації монтуються в випадках:

1. Необхідності розминутися з підземної магістраллю. Наприклад, коли зливова каналізація перетинається з прокладеним на тій же глибині водопроводом, пара перепадних колодязів дозволяє обійти його вище або нижче.
2. Бажанні примусово, незалежно від рельєфу місцевості, створити прийнятний ухил для самопливного руху дощової води.

Базова конструкція до смішного проста: дві труби виводяться в шахту колодязя на різних рівнях.

Однак при конструюванні перепадні колодязя доводиться вирішувати дві проблеми:

• Падає з великої висоти вода буде створювати неабиякий шум.
• У сильну зливу і при значному перепаді сильний струмінь цілком здатна поступово зруйнувати стінки колодязя.

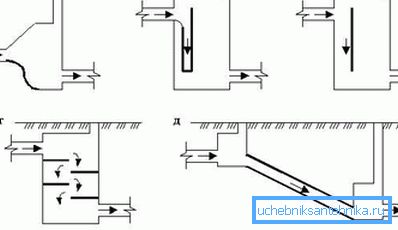

Якими можуть бути рішення?

1. Лоток для води робиться похилим, тим самим усуваючи падіння води на перпендикулярну струмені поверхню.
2. Припливна труба обладнується подовженим трійником, майже доходить до рівня дна.
3. Перед припливної трубою ставиться відображає екран.
4. Стінки колодязя обладнуються декількома полками для води з невеликим перепадом між ними.
5. Замість однієї камери обладнується два колодязя, з'єднаних трубою з великим ухилом.

застосовувані матеріали

Чи можна спорудити колодязь зливової каналізації своїми руками? Чи може нинішній ринок запропонувати якісь готові рішення?

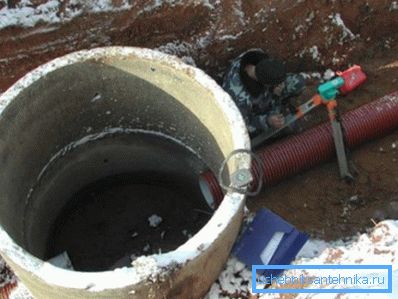

бетонні кільця

Вони дуже популярні при обладнанні ливневки в містах.

Будівництво досить технологічно і займає помірна кількість часу; однак для приватного будинку це не найкраще рішення:

1. Залізобетонні кільця недешеві.
2. Для їх монтажу потрібен підйомний кран, який теж небесплатен, та й проїде далеко не скрізь.

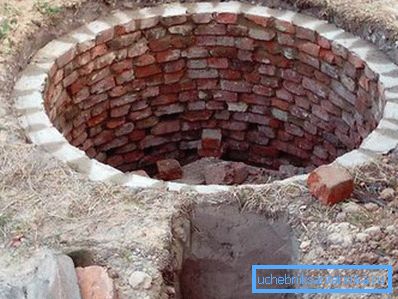

цегла

На відміну від кілець, цегляні стіни легко класти без застосування техніки. Для цієї роботи потрібен мінімальний будівельний досвід.

Варто дотримуватися лише кількох простих правил:

• Під стінку по підсипання щебенем формується бетонна подушка.
• Стіна ставиться як мінімум в півцеглини, з перев'язкою горизонтальних рядів.
• Використовується тільки і виключно червоний повнотіла цегла. Силікатна швидко руйнується в вогкості, пустотний ж в холоду постраждає від кристалізації води в його порах.

Зверху цегляний колодязь накривається готової бетонної плиткою з люком.

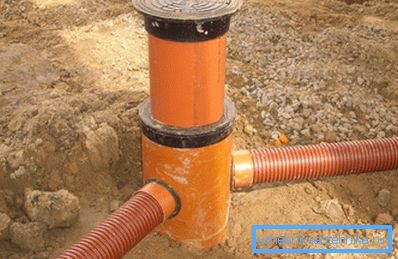

пластик

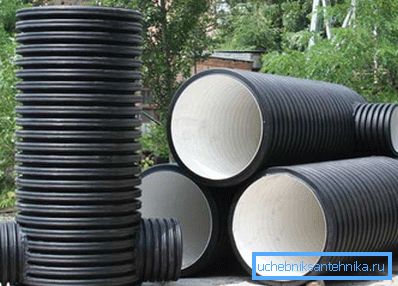

Завдяки поєднанню відносної дешевизни і довговічності поліетиленові і поліпропіленові колодязі стрімко набирають популярність. Їх виготовлення з гофрованого товстостінної труби дозволяє вирішити основну проблему пластмаси - невисоку кільцеву жорсткість.

Крім того, при монтажі пластикових колодязів варто дотримуватися пари нескладних правил.

1. При високому рівні ґрунтових вод кращі вироби з привантажувальної камерами. При монтажі вони заливаються бетоном і не дають криниці спливти в намоклі грунті.
2. Для збільшення жорсткості конструкції зворотна засипка гладкостінних колодязів виконується цементно-піщаною сумішшю в пропорції 1: 5. При укладанні суміш трамбуется кожні 20 сантиметрів.

висновок

Відео в цій статті запропонує вам більш близьке знайомство з пристроєм зливової каналізації. Успіхів!
