Зовнішні мережі водопроводу і каналізації: нормативні вимоги

Які СНиП на зовнішні мережі водопроводу і каналізації діють в даний час? Які вимоги до проектувальників і монтажникам вони пред'являють? З яких матеріалів споруджуються водопровідні зовнішні мережі? З чого робляться каналізаційні системи? Спробуємо відповісти на ці питання.

Нормативні документи

У цікавій для нас області діють два СНиП:

• СНиП на проектування зовнішніх мереж водопроводу та каналізації за номером 3.05.04-85.
• СНиП 02.04.02-84, що містить вимоги до будівництва зовнішніх водопроводів.

Крім того: існує окремий ГОСТ на складання робочих креслень цікавлять нас зовнішніх мереж. ГОСТ 21.604-84 був введений в дію першого липня 1983 року і залишається чинним до цього дня.

Давайте вивчимо ключові вимоги обох документів.

СНиП 3.05.04-85

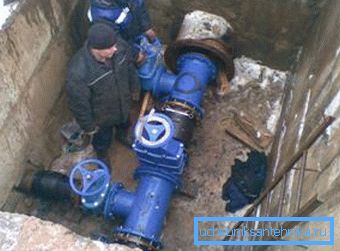

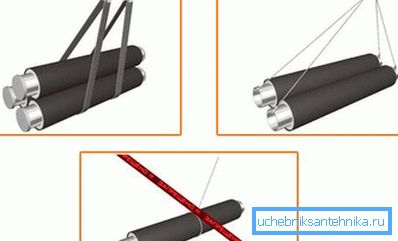

Як повинен виконуватися монтаж зовнішніх мереж водопроводу та каналізації по СНиП? При переміщенні елементів трубопроводів із захисним покриттям слід використовувати способи вантаження і транспортування, які виключають пошкодження покриття.

Розкладка труб в траншеї повинна виключати потрапляння в них сторонніх предметів. Перед складанням трубопроводу його елементи оглядаються зсередини і очищаються від будь-яких забруднень.

При складанні безнапірного трубопроводу з розтрубних труб на нерівній місцевості їх слід укладати розтрубами вгору по схилу. Інструкція пов'язана з меншою ймовірністю витоків при розгерметизації з'єднання в цьому випадку.

Прямолінійність трубопроводу на прямих ділянках перевіряється візуально, на просвіт за допомогою дзеркала.

Максимальні допустимі відхилення від зафіксованого в проекті положення осей трубопроводів складають:

Напірні трубопроводи можна прокладати по пологій дузі або кривої при дотриманні двох умов:

• Вони монтуються з розтрубних труб з гумовими ущільнювачами.

• Кут повороту на кожному розтрубі не перевищує 2 кутових градусів при діаметрі до 600 мм і 1 кутового градуса при діаметрі понад 600 мм.

При карбуванні розтрубів труби центруються так, щоб ширина щілини в розтрубі була однаковою по всьому колу.

Зварні сталеві труби монтуються зі зміщенням зварного шва (прямого або спірального) як мінімум на 100 мм. Виняток - труби з швом, провареним зовні і зсередини.

Прокладка зовнішніх мереж водопроводу та каналізації чавунними трубами без гумових ущільнювачів виконується з герметизацією розтрубів смоляний або бітумізованим КАБОЛКА і закладенням азбестоцементних розчином. Аналогічно закладаються з'єднання бетонних і залізобетонних трубопроводів.

Однак: при складанні своїми руками трубопроводу невеликого діаметра куди простіше використовувати санітарний силіконовий герметик для труб.

СНиП 02.04.02-84

Якість води, що подається для господарсько-питного використання, має відповідати всім вимогам ГОСТ 2874-82.

Примітка: в даний час дія цього документа припинено. Вимоги до якості води містяться в СанПіН 2.1.4.1074-01.

При проектуванні водопроводу слід виходити з таких норм витрати води:

Напір повинен бути не менше:

• На введенні в одноповерхова будівля - 10 метрів.
• На введенні в багатоповерховий будинок - 10 м + 4 метри на кожен поверх будівлі.
• На вуличної колонці - 10 метрів.

Якщо багатоповерховий будинок зводиться в районі з малоповерхової забудовою, він забезпечується власної насосною станцією.

Джерелами води можуть бути:

1. Канали, річки.
2. Озера, ставки і водосховища.

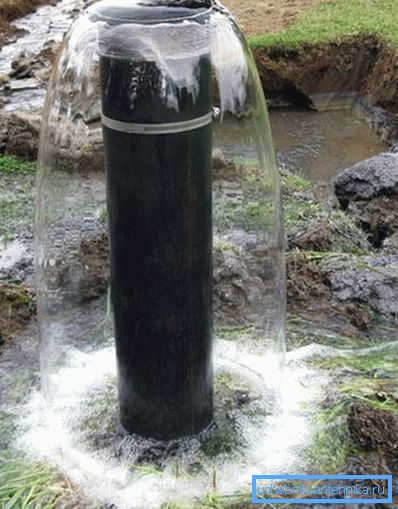

3. Свердловини.

Для потреб промисловості допускається використання очищених стічних вод; а ось використовувати у виробничому циклі воду, яка відповідає вимогам для питного водопостачання, заборонено.

матеріали

Давайте з'ясуємо, якими матеріалами ведеться масове будівництво зовнішніх мереж водопроводу та каналізації.

водопостачання

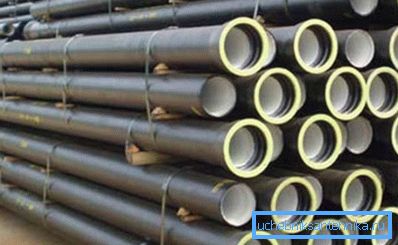

Чавун повсюдно застосовувався при спорудженні відвідав приблизно до кінця сімдесятих років. Тоді використовувалися розтрубні труби під карбування; закладення ущільнення виконувалася цементними замками і розплавом свинцю. Сучасні чавунні труби оснащуються гумовими кільцями ущільнювачів і використовуються там, де потрібна висока механічна міцність.

Сталеві труби з швидким і технологічним з'єднанням батогів звареними швами змінили чавун незадовго до розпаду Союзу РСР. Ціна нововведення - різке падіння ресурсу: ремонт зовнішніх мереж водопроводу через корозію та заростання відкладеннями часто потрібно вже через 15-20 років після прокладки.

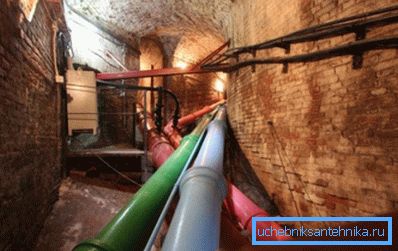

Для порівняння: чавунні труби, використані при будівництві знаменитих фонтанів Петергофа, не змінювалися з моменту введення в експлуатацію в 1721 році.

В даний час металеві труби витісняються поліетиленовими. Напорная труба з'єднується низькотемпературної зварюванням: торці суміжних батогів плавляться і туляться один до одного до застигання розплаву полімеру. Мінімальний термін служби рішення оцінюється в 50 років; поверхню пластика не заростає відкладеннями і забезпечує вкрай низький гідравлічний опір.

каналізація

• Традиційний чавун відзначився і тут: саме їм донині часто виконується прокладка дворової каналізації між колодязями.
• Залізобетонні труби використовуються, як правило, при будівництві колекторів.
• Кераміка застосовується в основному в промисловості, при транспортуванні хімічно агресивних і високотемпературних стоків.

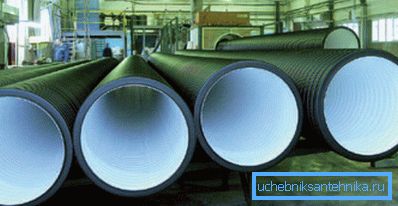

• Розтрубні труби з полівінілхлориду масово застосовуються поряд з чавуном для прокладки стічних систем невеликого діаметра; а ось для будівництва колекторів, крім залізобетону, використовуються двошарові труби з зовнішнім гофрированием, виконані з поліетилену.

висновок

Перераховуючи матеріали, ми навмисно опустили багато порівняно екзотичні види труб, з якими читач чи зіткнеться в повсякденному житті. Додаткову інформацію, як зазвичай, запропонує відео в цій статті. Успіхів!
