Зовнішній водопровід і система відведення стоків: що

Перед тим, як приступити до монтажу зовнішніх комунікацій, слід пам'ятати, що вимоги до них містить СНиП на зовнішній водопровід і каналізацію. Невиконання його вимог може порушити екологічний баланс на ділянці, привести до проникнення стоків у грунт і зараження водоносного горизонту. Крім цього і сама система може швидко вийти з ладу.

Документи, які регламентують монтаж зовнішніх мереж

Головний документ, за яким здійснюється монтаж зовнішнього водопроводу - це СНиП №3.05.04 / 85.

Крім нього треба враховувати положення наступних збірок:

• СНиП №III / 4/80;
• СНиП №3.01.03 / 84;
• СНиП №3.01.01 / 85;
• СНиП №2.04.02 / 84.

Готові комунікації повинні прийматися в експлуатацію за СНиП №3.01.04 / 87.

Згідно з нормами, водопровідні труби для зовнішнього водопроводу і каналізаційні аналоги можуть бути:

• азбестоцементними;
• сталевими;
• залізобетонними;
• чавунними;
• керамічними;
• пластиковими.

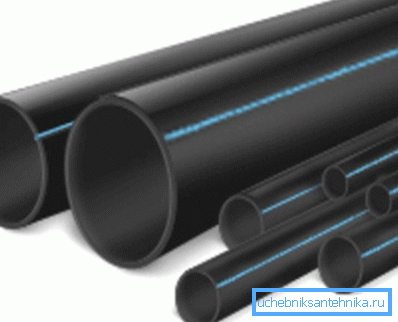

Зверніть увагу! Зараз, найчастіше застосовують полімерні трубні вироби. Вони повинні мати маркування, яке допускає зовнішню укладку. Такі труби, як правило, володіють чорним забарвленням з синьою смугою.

Загальні вимоги до облаштування трубопроводів

Згідно Сніпу №2.04.02 / 84, зовнішня частина водопроводу повинна мати обов'язкові елементи.

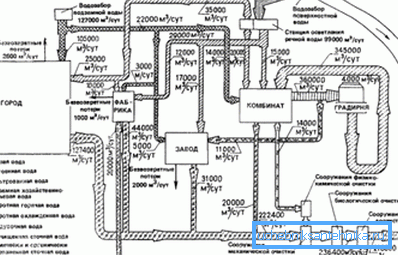

Складові водопровідної системи

1. водозабірних споруд.
2. трубопровід, доставляє ресурс до входу в будинок.
3. накопичувальний резервуар (Водонапірна вежа).
4. Перед трубопроводом повинно розташовуватися осмотровое спорудження. Якщо конфліктні оглядові колодязі на зовнішньому водопроводі, в них монтується запірна арматура.
5. Для підвищення тиску (напору) до потрібного значення, система оснащується водопровідної насосної станцією.
6. фільтраційний вузол, очищающий воду до стану питної.

СП на зовнішні водопроводи ділить їх на наступні категорії, виходячи з їх призначення.

1. Господарсько-побутової тип забезпечує власників водою питної якості.
2. Пожежний аналог призначений для гасіння загорянь.
3. Виробнича різновид служить для транспортування технічної води. Вона застосовується для охолодження обладнання, виробництва продукції та ін.
4. Поливальний вид потрібен для зрошення рослин.
5. Оборотний тип водопроводу служить для зменшення витрати води.
6. Найчастіше облаштовується своїми руками комбінована мережу. Вона може призначатися, наприклад, для поливання рослин і забезпечення ділянки питною водою

Фактори, які враховуються

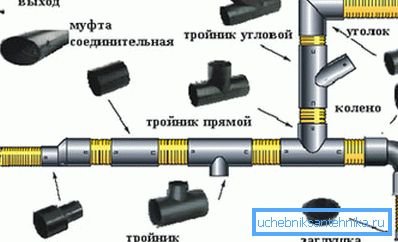

1. Розкладаючи труби для збірки мережі, не допускайте проникнення всередину їх поверхневих, стічних та грунтових вод. Самі вироби та фурнітура не повинні мати забруднень.

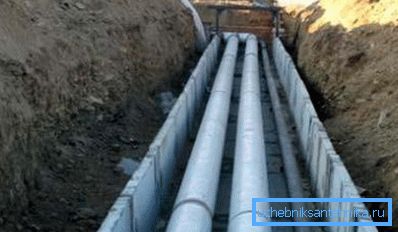

2. Збираються комунікації, згідно із затвердженим проектом.
3. Траншеї перед укладанням труб необхідно перевіряти на їх відповідність проектним габаритам.
4. Труби для безнапірних розтрубних мереж слід розміщувати розширеним кінцем назустріч потоку води.
5. На прямих відрізках потрібно постійно контролювати прямолінійність монтажу мережі.
6. Інструкція рекомендує комунікації, що укладаються з металевих труб, піддавати обробці антикорозійним складом.

конфігурація мережі

1. Траншею слід копати від водозабору, нижче рівня замерзання грунту, мінімально на 20 см.
2. В оглядом колодязі ставляться запірні крани для зовнішнього водопроводу. Їх діаметр і тип повинні бути вказані в ТУ.

Зверніть увагу! Якщо система буде підключатися до загального комунального водопроводу, її врізку найкраще довірити працівникам Водоканалу. Розводку всередині будинку можна здійснити самостійно.

1. Мінімальний ухил водопроводу зовнішнього повинен становити 3 см на кожний його метр, в сторону водозабору.
2. Мінімальний перетин труб для вуличної каналізації нормативи встановлюють, виходячи з її типу. Якщо це повна роздільна побутова мережа - 200 мм, якщо система зливова общесплавная - 250 мм.

Діаметр водопровідних труб зовнішньої мережі визначається, виходячи з витрат води, а також гідравлічного опору всіх відрізків системи.

При цьому мінімальний діаметр зовнішнього водопроводу становить:

• для комунальної мережі у великих населених пунктах, а також об'єктах промисловості - 100 мм,
• в місцевості сільській - 75 мм.
• Якщо забудова багатоповерхова - 150/200 мм.

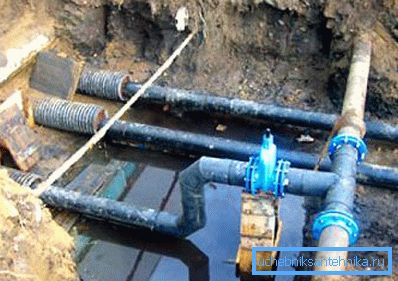

Взаємне розташування інженерних мереж

1. При паралельній укладанні труб, водопровід і каналізація повинні бути розташовані з проміжком, не менше 40 см.
2. Строго заборонено монтувати каналізаційну мережу в зоні санітарної водопроводу.
3. Коли без перетину систем не обійтися, труби треба класти під кутом прямим одне до одного. Перетинати їх під кутом гострим заборонено. При цьому слід дотримуватися ухил зовнішнього водопроводу.
4. Труби водопровідні слід розміщувати вище каналізаційних аналогів. Там, де вони перетинаються, проміжок між ними по вертикалі повинен складати не менше 0.4 м.
5. Якщо для монтажу систем застосовуються пластикові труби, на ділянках перетину вони захищаються сталевими кожухами. Довжина, а значить, і ціна даних елементів залежна від виду грунту. Якщо вона глиниста, довжина кожуха повинна бути по 5 м в обидва боки від точки перетину. У сильно фільтрує землі (наприклад, піщаної) цифра збільшується до 10 м.
6. Проміжок між входом каналізаційних і водопровідних труб в будівлю повинен становити не менше 1,5 м.

висновок

Споруджуючи зовнішні комунікації, слід дотримуватися будівельних правил і норм. Вони містяться в Сніпах, дані документи перед роботами необхідно вивчити.

Відео в цій статті містить ще багато корисного.
