Зворотний клапан для водопроводу - огляд модифікацій і їх
Водопровідний зворотний клапан призначений для того, щоб забезпечувати рух потоку рідини тільки в одному напрямку. Цей пристрій підходить для будь-яких комунікацій і дозволяє економити воду за рахунок того, що вона не йде назад, а затримується в системі. Розглянемо основні види конструкцій, особливості їх установки і експлуатації, дуже важливо вибрати правильний варіант для тих чи інших умов.
Типи кріплення вузлів

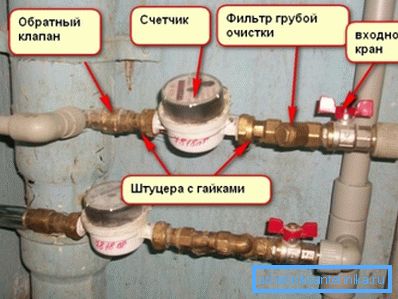

Багато хто не розуміє, для чого потрібен зворотний клапан в водопроводі, між тим його наявність обов'язково в системах, де водозабір здійснюється з колодязя або свердловини. Пристрій допомагає підтримувати певний тиск в системі і перешкоджає витоку води навіть при відключенні електрики. Завдяки клапану насос ніколи не працює «насухую», що значно подовжує термін його служби.
Пристрої відрізняються за різними параметрами, і перший з них, який слід враховувати, вид кріплення, який може бути самим різним:
| Сварка чи пайка | Тут все зрозуміло і за назвою - вузол фіксується шляхом приварювання до трубопроводу, при цьому він може бути з самих різних матеріалів. Природно, роботу неможливо зробити без зварювального обладнання |
| фланці | Фланець представляє собою систему, в якій два елементи в формі диском стягуються по радіусу болтами. Цей варіант найбільш затребуваний в конструкціях великого діаметру завдяки зручності і простоті |
| муфти | Муфтове кріплення використовується на трубопроводах невеликого діаметру і являє собою вузли з внутрішніми різьбовими з'єднаннями. Цей варіант найбільш поширений в приватній забудові |
| міжфланцеве кріплення | Цей варіант підходить для виробів плоскої форми, вони просто-напросто затискаються між двома фланцями для з'єднання труб. Для цього треба використовувати болти збільшеної довжини, в іншому ж з'єднання проводиться так само, як і без клапана |
Зверніть увагу! Підбирати той чи інший тип кріплення потрібно спільно з фахівцем, який буде здійснювати монтаж. Тоді ви не помилитеся з варіантом кріплення і придбаєте необхідну.
види конструкцій
Ми розібралися, навіщо потрібен зворотний клапан на водопроводі і як він може кріпитися в системі, тепер розглянемо основні різновиди, що застосовуються в системах водопостачання найчастіше.

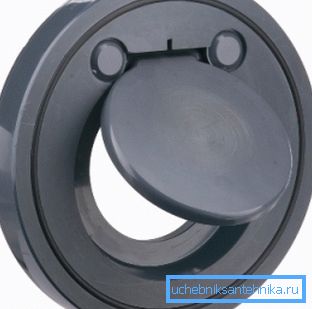

меж фланцеві клапани
Розглянемо основні особливості подібних систем:
- Їх головні переваги - невеликі розміри і досить демократична ціна. Цей варіант найбільш компактний, що особливо важливо в місцях, де спостерігається гострий дефіцит простору.
- Інструкція по установці вкрай проста: елемент просто затискається в кріпильному вузлі, головне - поставити його в правильному положенні, щоб система відкривалася у напрямку руху потоку.
- Основний робочий вузол - притискної диск, який тримає пружина певної жорсткості. Під тиском потоку система відкривається, а коли він слабшає - пружина закриває диск і запобігає витікання рідини.

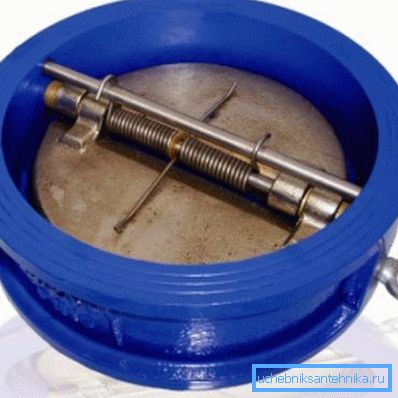

- Системи, в яких існує ймовірність гідроудару, використовують двостулкові механізми, з їх допомогою досягається високий ступінь захисту. Система являє собою два півкола, укріплених на осі, які закриваються в разі виникнення зворотного потоку, для пом'якшення ударів на багатьох механізмах передбачені амортизаційні вузли.

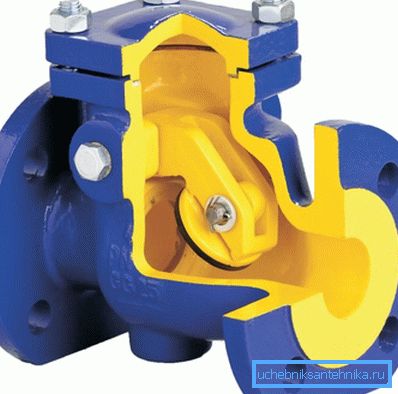

пелюсткові конструкції
У таких системах запірний вузол реалізований наступним чином:
- Головний елемент - спеціальний золотник-затріски, вісь якого розташовується вище прохідного отвору. Під тиском потоку затріски піднімається і система наповнюється.
- При зниженні тиску, конструкція закривається, що призводить до підвищеного зносу, тому краще вибрати варіант з амортизуючої системою.
- Головна перевага подібних варіантів - здатність працювати в трубопроводах великих діаметрів.

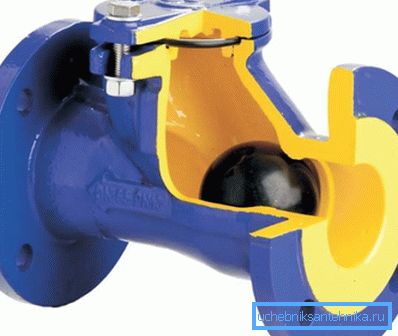

кульові механізми
Цей варіант відрізняється від інших за наступними критеріями:
- Система являє собою вузол, усередині якого розташовується куля, рухається по спеціальній похилій порожнини.
- Потік може підняти кулю, рухаючись тільки в одному напрямку, коли воно змінюється, куля опускається - і перекриває порожнину.
Зворотні підйомні клапани
Цей тип виробів використовується досить часто і працює наступним чином:
- Головний елемент - підйомний золотник, що рухається вгору-вниз. При достатньому тиску води в трубах він піднімається і пропускає потік, при падінні тиску він опускається в сідло і перекриває систему.
- Якщо ви проводите монтаж своїми руками, пам'ятайте, що вузол повинен розташовуватися на горизонтальних ділянках трубопроводу так, щоб вісь клапана знаходилася в строго вертикальному положенні.
Зверніть увагу! Найбільшою перевагою даного варіанту є можливість його ремонту без зняття вузла. Тобто, можна замінити окремі деталі або почистити систему без розбирання трубопроводу.
- Пам'ятайте, що цей вид погано переносить середовища, в яких присутні механічні частинки і інші забруднення.
висновок
Зворотний клапан обов'язково потрібно включати в систему, це дозволить підтримувати постійний тиск в системі і виключити витік води назад. Відео в цій статті розповість деякі важливі моменти і наочно покаже їх.
