Для чого використовується змішувальний термостатичний клапан

В даний час багато власників приватних будинків і житлових квартир, для обігріву свого житла і отримання незалежного гарячого водопостачання встановлюють автономні системи опалення з власним опалювальним котлом. Це дає можливість на протязі всього року підтримувати в будинку комфортну температуру, до того ж, безперечним плюсом подібної схеми є постійна наявність в будинку гарячої води.

Короткий огляд змішувального термостатичного клапана

Принцип роботи автономної системи опалення полягає в тому, що по замкнутому контуру газового, рідинного або твердопаливного котла опалення постійно циркулює робоча рідина, яка переносить тепло від котла до водяних радіаторів, і рівномірно розподіляє його по всьому будинку. Цей же принцип стосується і системи гарячого водопостачання, тільки в даному випадку вона працює не по замкнутій, а по проточною схемою, переносячи розігріту воду від котла до побутових сантехнічних приладів.

Для того щоб постійно підтримувати температуру води, або іншого теплоносія в системі на заданому рівні, використовується автоматичний пристрій, який називається термостатичний змішувальний клапан для ГВС і систем автономного опалення.

Основні функції термостатичного клапана

Головне призначення триходового термостатичного змішувального пристрою полягає в стабільному підтримці встановленої температура робочої рідини (вода, антифриз або інший теплоносій) в системах автономного опалення та гарячого водопостачання.

Дотримання цієї умови при монтажі домашніх інженерних комунікацій своїми руками, допомагає вирішити ряд наступних завдань:

1. Вода в нагрівальному контурі ГВС може розігріватися до температури +95 ° С, що може призвести до опіків при відкритті кранів споживачів, а при наявності змішувального клапана її температура буде мати постійне значення не вище +60 ° С.
2. Знижена температура в зворотному контурі системи опалення може призвести до утворення конденсату, а установка триходового клапана дозволяє підвищити температуру води в зворотному трубопроводі до рекомендованого значення.

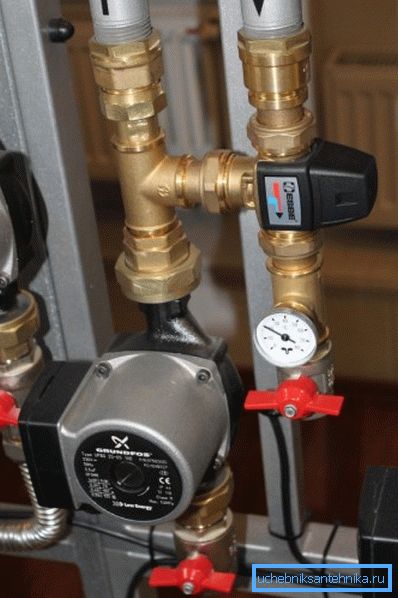

3. Підмішування холодної води в тракт гарячого водопостачання безпосередньо перед споживачами, дозволяє економити до 25% палива або електроенергії, які витрачаються на нагрівання.

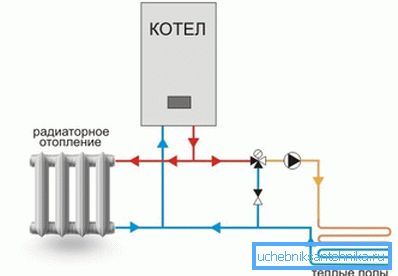

Порада! Крім основного радіаторного опалення та гарячого водопостачання для побутових потреб, подібні пристрої також доцільно використовувати в домашніх системах теплого водяного статі.

Технічні характеристики

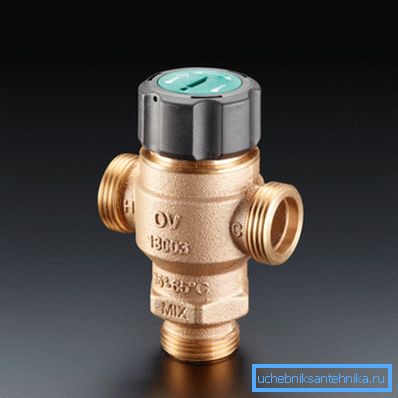

У нормальному режимі термостатичний розподільник може безвідмовно працювати кілька років, справно виконуючи свої функції, при цьому існує кілька моделей цих пристроїв, які відрізняються один від одного за своїми параметрами і типом нарізного сполучення, для підключення до водяного контуру опалення чи водопостачання.

Як свідчить інструкція з експлуатації, в залежності від конкретної моделі, сучасні триходові змішувальні термостатичні клапани володіють наступними технічними характеристиками:

1. Корпус пристрою виготовляється з високоякісної латуні або бронзи, яка має хромонікелевим захисно-декоративне гальванічне покриття.
2. Максимально допустимий тиск в системі опалення або гарячого водопостачання складає 10 кг / см ?.
3. Максимально допустима температура теплоносія становить: для опалювальних котлів - 95 ° С; для сонячних батарей і водонагрівальних геліостанцій - 110 ° С.
4. Діапазон ручної настройки температури робочої рідини, в залежності від конкретної моделі може перебувати в наступних межах від 20 до 60 ° С.
5. Тип нарізного сполучення, в залежності від моделі, може бути наступних видів: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Номінальна пропускна здатність в робочому режимі, відповідно може становити від 1,6 до 2,5 м? / Год.

Порада! На перший погляд, ціна цього пристрою може здатися досить високою, проте з огляду на економію палива і споживаної електроенергії, витрати на його придбання можуть окупитися протягом 1-2 років.

Внутрішній устрій і принцип дії

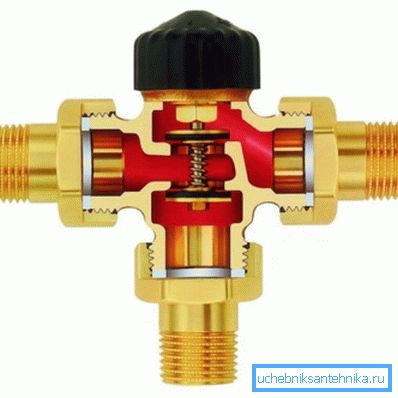

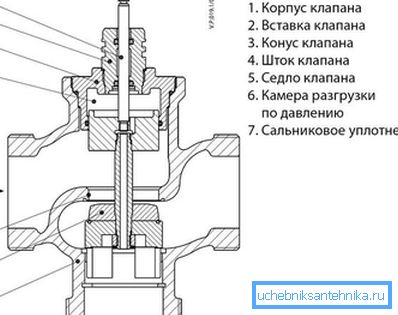

Конструктивно, термостатичний змішувальний клапан являє собою литий металевий корпус, виготовлений з латуні або бронзи, який має три різьбових відведення для підключення до трубопроводу. Усередині встановлений термочутливий елемент, рухливий шток, і підпружинений клапан, який може герметично примикати до одного з двох посадковому сідел.

Загальний принцип роботи термостатичного змішувального клапана полягає в тому, що термочутливий елемент під впливом тепла збільшується в об'ємі, і переміщує рухомий шток, на якому встановлений запірний клапан.

1. При надходженні гарячої води з нижнього патрубка, вона вільно надходить у правий патрубок, поки робочий елемент не розігріється до певної температури.
2. Після нагрівання термочутливого елемента вище заданої температури, він починає розширюватися, і переміщує клапан вниз, тим самим перекриваючи подачу гарячої води з нижнього патрубка, і відкриваючи подачу холодної води з лівого патрубка.
3. Після підмішування холодної води, і вирівнювання температури, тіло робочого елемента знесення стискається, і тарілка клапана під впливом пружини займає попереднє положення.

Зверніть увагу! В системі зворотного контуру нагрівального котла установка змішувального клапана відбувається в зворотному порядку: при охолодженні теплоносія в трубопровід подмешивается гаряча вода з трубопроводу прямої подачі.

висновок

На завершення потрібно відзначити, що механічний клапан змішувача є досить простим і дуже надійним пристроєм, робота якого може бути на перший погляд непомітною, проте його використання в подальшому допоможе уникнути багатьох неприємних наслідків, тому його установкою не слід нехтувати.

Щоб наочно оцінити його роботу в дії, можна переглянути відео в цій статті, а також вивчити інші схеми, що показують принцип його роботи, на цьому сайті.
