Картридж для змішувача: особливості конструкції і існуючі

У даній статті ми розглянемо, як влаштований картридж для змішувача 40 мм. Даний елемент є найбільш важливою частиною більшості використовуваних на сьогоднішній день кранів, встановлених на ваших кухнях і у ванних кімнатах. Розуміння його пристрою дозволить вам уникнути типових помилок в експлуатації настільки затребуваного сантехнічного обладнання.

Типи конструкцій відповідно до механізму змішування

Існують наступні види картриджів для змішувачів: кульовий і дисковий. Другий має набагато більшого поширення, на що ніяк не впливає ні вартість, ні надійність виробу. За основними технічними характеристиками обидві моделі приблизно однакові, але для виготовлення використовують порожнистий куля, потрібна наявність спеціальної ліцензії, яку дуже складно придбати.

З виробництвом дисків в правовій площині все набагато простіше. Але давайте перейде безпосередньо до їх влаштування.

Будова кульового картриджа

Кульові картриджі для кухонних змішувачів функціонують наступним чином:

• Порожниста куля, розташований всередині пристрою має два отвори, розраховані на приплив гарячої та холодної води, і одне для випуску вже змішаною.
• Також до нього приєднаний регулює шток, при русі якого зміщуються і отвори самого кулі.
• Маніпуляції з важелем дозволяють зменшувати і збільшувати всі три потоки, що дозволяє рідини всередині кулі змішуватися в різних пропорціях і виходити з різною інтенсивністю.

Як бачите, інструкція роботи кульового механізму дуже проста.

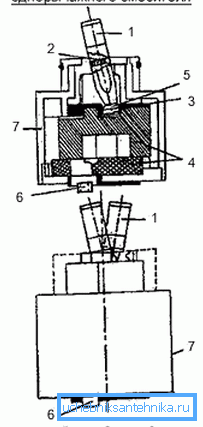

Будова дискового картриджа

Дисковий картридж змішувача для душової кабіни або кухонного обладнання трохи відрізняється за методом свого функціонування від вищерозгляденому кульової моделі.

Тут через вхідні отвори надходить холодна і гаряча вода, а потім при переміщенні важеля верхній диск з кераміки рухається щодо нижнього, що дає різні ефекти на виході конструкції:

• Щільне збіг отворів і країв дисків призводить до повного перекриття водяного потоку, тобто, відбувається вимикання крана.
• Занурення одного дискового елемента в інший регулює силу виходить напору.
• Перекриття верхнім диском надходження холодної і гарячої води в різному ступені встановлює температуру рідини на виході.

Технічні відмінності дискових картриджів

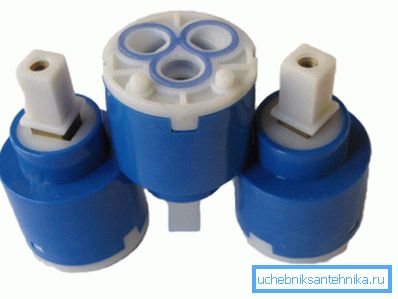

Як ми вже згадали, найбільш поширеними є пластикові картриджі з двома керамічними дисками всередині.

Між собою вони відрізняються наступними параметрами:

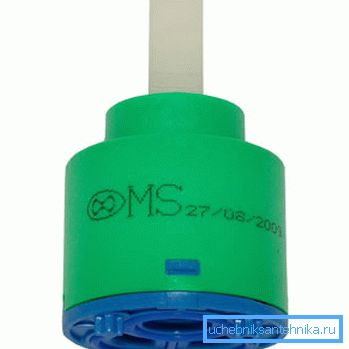

1. діаметром. Можна зустріти картриджі з діаметрами від 25 мм до 45 мм, але найбільш часто використовуваними є сорокамілліметровие вироби, що володіють маркуванням d40. Примітно, що на серйозний вплив на експлуатаційні якості даний параметр не робить, вся справа в формі і габаритах самого змішувача.

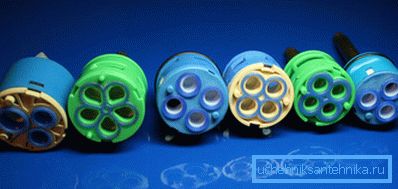

1. посадковим місцем. Не залежно від діаметра може бути абсолютно різним у кожного виробника, і ціна від цього не змінюється.

Порада: перед тим як вибрати новий картридж, порівняйте його зі старим, щоб не допустити помилки з посадковим місцем.

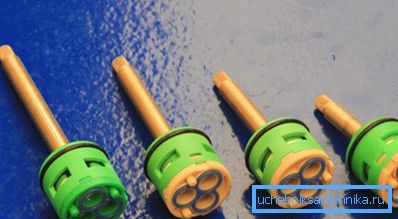

1. Довжиною регулює штока. Знову-таки даний показник повністю залежить від особливостей моделі крана, а точніше його важеля.

заміна

Те скільки коштує картридж на змішувач, в будь-якому випадку є незначною величиною в порівнянні з усім краном. Тому виконувати періодичну заміну даного елемента економічно вигідно і цілком здійсненно власними силами без виклику сантехніка.

Порада: якщо бажаєте продовжити експлуатаційний термін змішуючого воду пристрою, то встановіть додатково фільтр для змішувача раковини, який буде перешкоджати попаданню великих частинок до керамічних дисків.

Необхідні дії для зміни вийшов з ладу вироби виглядають так:

1. Перекриваємо подачу гарячої і холодної води. Після цього відкриваємо кран на випадок, якщо частина рідини залишилася в ньому.
2. Знімаємо декоративну заглушку, що закриває доступ до фіксуючого гвинта. Зазвичай вона має синьо-червоний колір, який вказує напрямки включення змішувача.

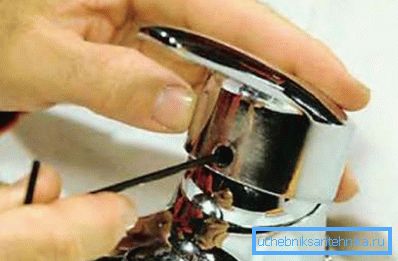

3. Викручуємо гвинт шестигранним ключем і знімаємо корпус важеля.

1. Знімаємо декоративне кільце, після чого викручуємо притискну гайку змішувача. Постарайтеся нічого не пошкодити при цьому.

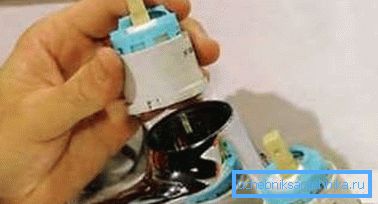

2. Виймаємо старий картридж і ставимо на його місце новий. При цьому ретельно перевірте збіг всіх посадочних фрагментів, інакше змішувач може потекти згодом.

1. Встановлюємо назад притискну гайку і декоративне кільце.
2. Ставимо на місце важіль.
3. Загвинчуємо шестигранником фіксуючий гвинт.
4. Повертаємо декоративну заглушку.

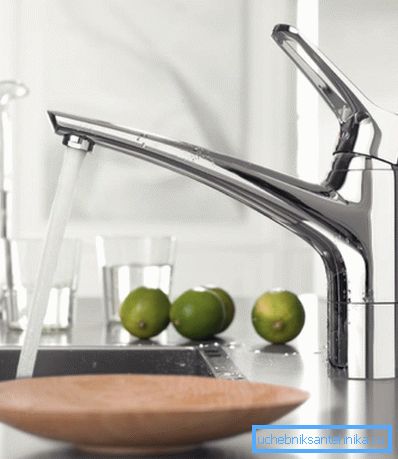

5. Відкриваємо воду і включаємо змішувач для перевірки його працездатності.

Вся заміна легко виконується своїми руками, якщо ви будете слідувати наведеним рекомендаціям.

висновок

Змішувачі з одним важелем можна зустріти сьогодні в квартирах, будинках і санвузлах громадських будівель. Основними ж елементами, які відповідають за їх правильну роботу, є спеціальні картриджі, які здійснюють безпосередньо саме змішування отриманої води. Вони досить практичні і прості в своєму пристрої. Ламаються рідко, а коли це все-таки відбувається, то легко замінюються.

Відео в цій статті надасть вашій увазі на додаткове вивчення матеріали, які мають безпосереднє відношення до викладеної теми Простота пристрою гарантує його практичність.
