З чого складається змішувач: запірна арматура, насадки і

08-09-2018
Змішувачі

За великим рахунком основні деталі змішувача визначаються тієї чи іншої запірною арматурою, яка може бути у вигляді кран-букси з керамічної парою або черв'ячною передачею, картриджем або кульовим затвором. Крім того, конфігурація корпусу залежить від методу установки.

Так, для настінного монтажу існують два патрубка, якими він кріпиться до фітингів, а для раковин корпус одинарний і подача води вже здійснюється за допомогою шлангів. Нижче ми більш детально розглянемо пристрій цих приладів, фурнітуру для їх підключення, а також запропонуємо вашій увазі відео в цій статті.

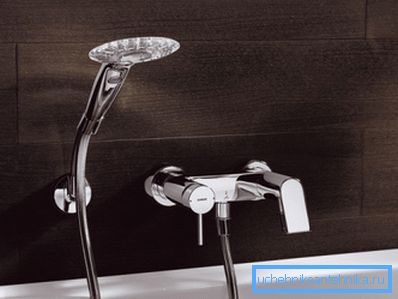

Змішувач з джойстіковим управлінням у ванній

змішувачі

Як впливає регулювання на тип запірної арматури

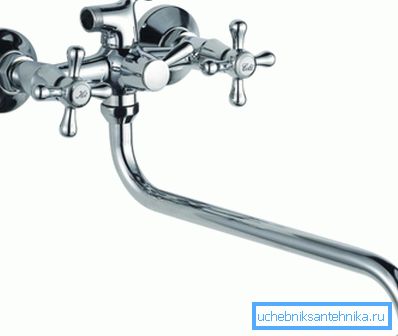

двохвентильний змішувач
  • Такий агрегат, як на верхньому фото регулюється або двома вентилями, або двома важелями і це означає, що в якості запірної арматури там встановлені кран-букси, які можуть діяти по різному принципом.
Кран-букси різного типу
  • Якщо повний цикл обертання регулятора крана становить половину обороту або трохи більше того, значить, там використовується букса з керамічної парою, яка представляє собою дві пластини (рухому і нерухому) з отворами, зміщеними відносно центру.
  • Коли при повороті рухомої пластини навколо своєї осі ці отвори збігаються, то прохід відкривається повністю, але при подальшому русі перетин поєднаного отвори зменшується аж до повного перекриття. Знизу штока є ущільнювача гумові кільце, яке з часом сплющується і це є найбільш частою причиною виходу арматури з ладу (інструкція дозволяє робити під кільце підкладку або міняти його).
  • А ось букса з черв'ячною передачею для регулювання може мати виключно маховик для змішувача (баранчик), так як кількість її оборотів може досягати 10-ти і важелем це робити занадто незручно.
  • У такий запірної арматури на нижньому кінці штока кріпиться гумовий клапан, який регулює інтенсивність потоку, або повністю перекриває його, а рухається цей шток вгору-вниз за рахунок черв'ячної передачі. Найбільш частою причиною виходу такої букси з ладу є знос гумового клапана, який можна замінити новим, причому його також можна вирізати своїми руками з щільною і товстої гуми.

Примітка. Слід зазначити, що мастило для змішувача застосовується тільки для жирової камери кран-букси з черв'ячною передачею. В іншому такий прилад в ній не потребує.

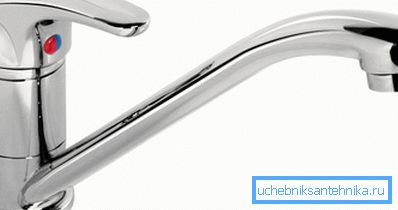

Одноважільний або джойстикового модель
  • Якщо для регулювання змішувача використовується джойстик, значить, будь він пристеночной або накладної установки, в будь-якому випадку в якості запірної арматури там буде стояти або картридж, або кульовий затвор.

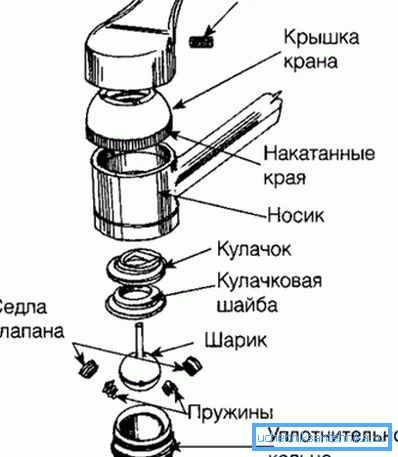

Схема змішувача з кульовим затвором
  • Якщо в крані варто кульова арматура, значить, ціна його буде трохи вище - це відбувається через те, що такий механізм вважається більш надійним, отже, збільшується термін його експлуатації. У кулі є три отвори, два з яких призначені для пропуску гарячої та холодної води в камеру змішання, а третє служить для виходу суміші через вилив.
  • Регулювання надходження холодної та гарячої води здійснюється поворотом кулі навколо вертикальної осі - в цей час відкриваються повністю або частково два вхідних отвори, а інтенсивність напору здійснюється поворотом по горизонтальній осі - перетин отвору регулюється або повністю перекривається.

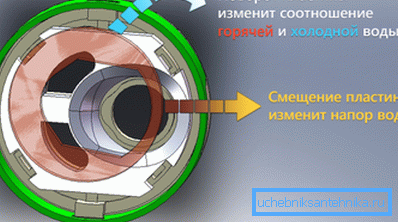

Принцип роботи картриджа
  • За складальної конструкції кран з картриджем майже не відрізняється від кульового, просто в якості запірної арматури стоїть інший механізм. Та й принцип дії запору теж схожий на кулю - в картриджі є два вхідних і один вихідний отвір, переріз яких регулюється пластиною.
  • Так, при повороті пластини навколо своєї осі регулюється перетин вхідних отворів, а при її русі взад-вперед - відкривається і закривається вихід на виливши.

Примітка. Існують також вбудовані змішувачі, які монтуються в нішу стіни, після чого вся запірна арматура закладається штукатуркою або шпаклівкою. Там може бути будь-який тип запірної арматури.

Установча і допоміжна фурнітура

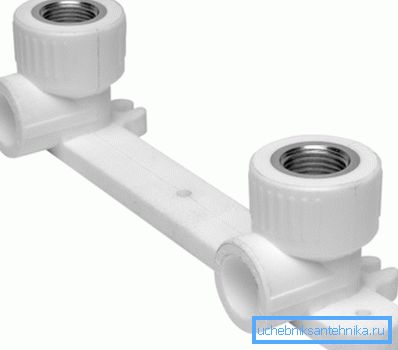

Монтажна планка для поліпропіленових труб

Коли проводиться пристінкова установка, то для цього повинна бути готовою розводка труб і фітинги холодної та гарячої води на підводі будуть служити, як водяні розетки для змішувача.

Найчастіше для цього використовуються монтажні планки, які можуть бути не тільки для поліпропілену, але і для металопластикові. Для того щоб не було видно місця з'єднання на стіні, туди встановлюють декоративні куполоподібні шайби або чашки для змішувача.

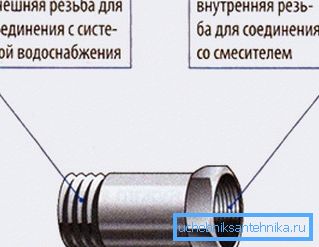

подовжувач

Для найбільш зручною пристеночной установки необхідно, щоб край фитинга був урівень з декоративним покриттям стіни. Але іноді в процесі ремонту плани змінюються, і такі фітинги можуть виявитися втопленими всередину, іноді на 2-3 см і навіть більше.

Але такі ситуації можна виправити - тут використовуються подовжувач для змішувача, які ви можете підібрати по потрібної вам довжини і вхідні отвори для ексцентриків вивести врівень з поверхнею.

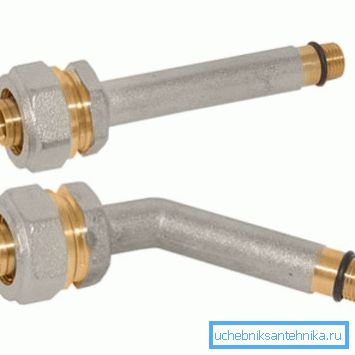

голки

Для монтажу на раковини та мийки водопровідні труби з'єднуються з краном за допомогою шлангів, кінці яких забезпечені спеціальними сполучними фітингами.

Однак в тих випадках, коли використовується металлопласт, потрібен цанговий затиск для змішувача або голки під металлопластових трубу, які ви бачите на верхній фотографії.

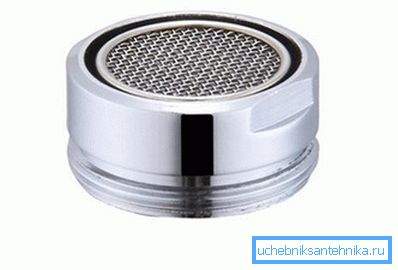

Аератор або рассекатель на змішувач

Для економії води встановлюється спеціальна сітка для змішувача, звана аератором. Це пристрій насичує струмінь повітрям, в результаті чого натиск не слабшає, а кількість води зменшується (таке пристосування також називають економітелем).

Але в більшості випадків аератори виробляються із зовнішнім різьбленням і, якщо виливши теж із зовнішнім різьбленням, то можуть виникнути проблеми, які вирішуються за допомогою адаптерів.

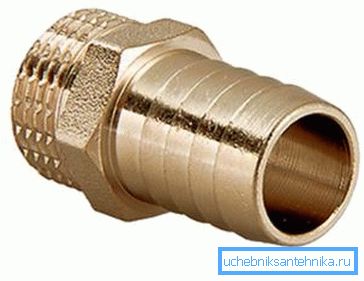

Штуцер для приєднання поливального шланга

Якщо ви живете в приватному секторі і вам потрібно поливати город, то для цього можна прикрутити до виливши штуцер для змішувача, на відвідний патрубок якого можна надягати шланг потрібної довжини. Тільки при покупці не забудьте поєднати діаметр шланга і штуцера.

муфтовий адаптер

Якщо носик виливу з аератором мають зовнішню різьбу, то їх з'єднання можливо за допомогою муфтового адаптера - такий перехідник слід купувати з урахуванням кроку і діаметра різьби з обох кінців з'єднання.

поворотний адаптер

Такий перехідник, як на верхній фотографії може змінювати кут струменя в діапазоні 15 ?. Якщо ви вкрутіть в нього аератор, то миття посуду перетвориться на зручне і приємне заняття.

обертається адаптер

А якщо ви вкрутіть аератор в обертовий адаптер, то зможете не тільки змінювати кут на 15? в одній площині - він може обертатися ще по колу на 360 ?! Якщо врахувати можливості повороту виливу в різні боки, то ви зможете дістати струменем практично в будь-який кут раковини.

висновок

Змішувачі можуть злегка відрізнятися своїм пристроєм один від одного, але це вже залежить від виробника. Проте, принцип їх роботи, а також запірна арматура завжди залишаються однаковими.
