Змішувальний триходовий клапан - особливості будови і

20-07-2018
Змішувачі

Триходовий змішувальний термостатичний клапан призначений для змішування двох потоків рідини (гарячого і холодного) в один, який повинен відповідати певним температурними показниками. Головним регулювальним вузлом є термочутливий елемент, який вимірює температуру змішаного потоку і регулює її за рахунок того, що стискається або розширюється під впливом нагрівання або охолодження.

Розглянемо основні особливості вибору та експлуатації подібних вузлів.

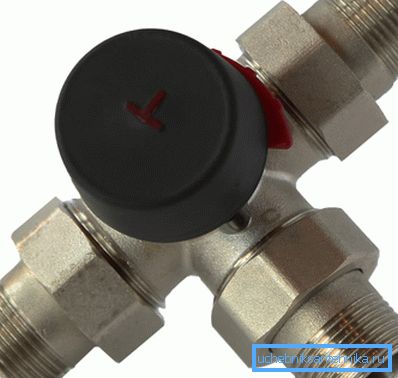

На фото: триходовий змішувальний клапан з термоголовкою дозволяє виробляти регулювання теплового потоку в автономному режимі

Особливості виконуваних функцій

Принцип роботи триходового змішувального клапана дуже простий на перший погляд: в два патрубка входять потоки рідини і в третій виходять в змішаному стані. Але насправді пристрій набагато складніше з огляду на те, що температуру необхідно регулювати. До того ж існують різні сфери застосування, розглянемо їх більш детально:

Використання в опалювальній системі У цьому випадку застосовується найпростіший варіант - змішувальний триходовий кран. Його плюсом є невисока ціна і простота конструкції - установка крана може бути проведена своїми руками без залучення професійних фахівців. Головним мінусом можна вважати те, що регулювання треба проводити вручну
Застосування в системі водопостачання Цей тип пристроїв дозволяє підтримувати певну температуру в комунікаціях і має так звану захист від ошпарювання. Система проста: в конструкції присутній спеціальний блок температурного захисту, який при припиненні подачі холодної води перекриває і гарячий потік
Використання в системах теплої підлоги Триходовий термостатичний змішувальний клапан для теплої підлоги дозволяє підтримувати постійну температуру, що дуже важливо для подібних конструкцій. З його допомогою опалення стає максимально автономним, ви можете навіть тижнями не з'являтися в приміщенні, і в ньому постійно буде підтримуватися певний температурний рівень

Зверніть увагу! При установці клапана з теплою підлогою на контурі в обов'язковому порядку повинен бути присутнім циркуляційний насос. Саме його наявність забезпечує правильне функціонування змішувального вузла і забезпечення постійного тиску в системі.

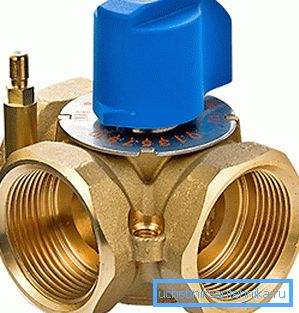

Кран відрізняється від клапана наявністю регулювальної ручки і шкали, за якою і виробляються настройки

Особливості вибору і установки

Система працює коректно і правильно тільки в тих випадках, коли термосмесітельний триходовий клапан відповідає за своїми показниками характеру використання. Важливо підібрати оптимальний варіант, а як це зробити, розповість невелика інструкція, викладена нижче.

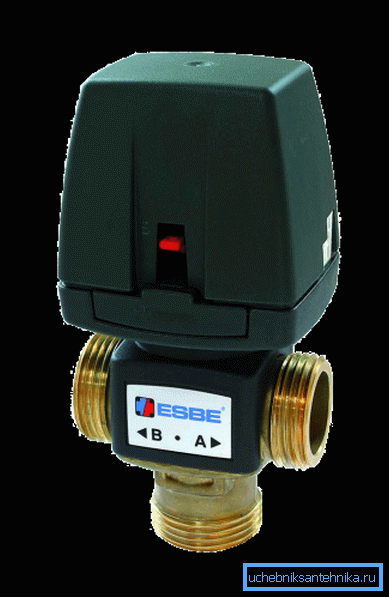

Пристрої з електроприводом - сучасні варіанти для регулювання температури потоку

На що звернути увагу при покупці

Тут немає дрібниць, кожен нюанс має дуже велике значення:

  • В першу чергу необхідно вивчити технічну документацію на виріб. Вона повинна відповідати встановленим стандартам і мати сертифікати, що підтверджують якість, інакше не можна гарантувати працездатність клапана в наших умовах. Також важлива наявність інструкції російською мовою, в ній повинні бути вказані рекомендації по установці і регулюванню обладнання.
  • Також важливо вибрати якісний матеріал виготовлення. Найчастіше для цих цілей застосовується бронза або латунь, ці матеріали підходять для роботи з гарячою водою якнайкраще, так як мають низький показник розширення при нагріванні і відмінно протистоять корозійних процесів.

Порада! Найпростіший спосіб швидкої оцінки якості конструкції - взяти її в руки і оцінити вагу. Добротні вироби важать багато, це свідчить про те, що стінки товсті і виготовлені з якісного металу, а не з порошкової композиції.

  • Ну і, звичайно ж, треба підібрати елементи відповідних розмірів і з відповідними елементами кріплення. Це важливий фактор, так як крок різьблення може бути різним, крім того, вона може бути як внутрішній, так і зовнішній.
Для невеликих контурів застосовуються компактні пристрої

монтаж пристроїв

Установка вузлів досить проста, проте, дуже важливо дотримуватися кількох рекомендацій:

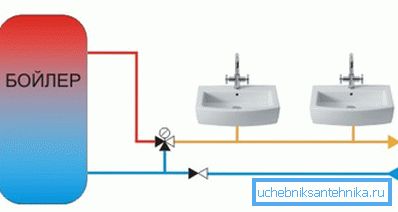

Так виглядає правильна схема розташування клапана в системі
  • Важливо розташувати вузол саме там, де це буде найправильніше: перед змішувачами поруч з яка подає магістраллю.
  • Установка проводиться таким чином, щоб електричний привід підключався до мережі поруч з пристроєм, інакше доведеться прокладати кабель або використовувати подовжувачі.
  • Всі кріплення необхідно ущільнювати фум-стрічкою і ретельно затягувати. Але важливо знати міру, тому що можна зірвати різьбу.

Триходовий клапан змішувача для теплої підлоги встановлюється наступним чином:

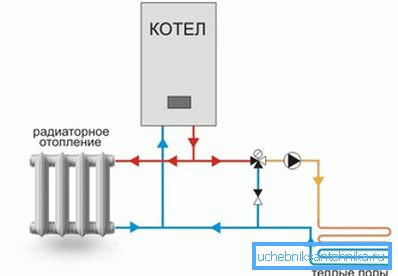

Правильна схема - запорука ефективної роботи
  • Клапан встановлюється на вході на контур, при цьому він повинен розташовуватися перед циркуляційним насосом для опалення, щоб мінімізувати вплив на нього високих температур.
  • Холодний контур заводиться зі зворотної магістралі, тому важливо прокласти її недалеко від розташування клапана.
  • Після складання комунікацій обов'язково перевіряйте працездатність вузлів і герметичність з'єднань за допомогою пробного запуску.

висновок

Триходові пристрої дозволяють раціонально використовувати теплоносій і підтримувати температуру в системі в рамках встановлених налаштувань. Відео в цій статті дозволить розібратися в питанні більш детально і краще зрозуміти деякі нюанси.
