Змішувальний вузол як обов'язкова частина ефективної
В наш час питання економічності роботи опалювальних комунікацій приділяється найпильніша увага. Крім обов'язкових елементів: котла, трубопроводів і радіаторів в конструкцію все частіше включають спеціальні блоки, призначені для поліпшення циркуляції і регулювання температури. Встановити насосно-змішувальний вузол своїми руками під силу практично будь-якій людині, головне - дотримуватися кількох важливих рекомендацій.
Основні переваги застосування розглянутих конструкцій
Якщо ви сумніваєтеся в доцільності установки змішувально-насосного вузла, то слід ознайомитися з його основними перевагами:
| зручність управління | Змішувальний вузол значно спрощує процес регулювання температури теплоносія. При цьому настройка може здійснюватися як вручну за допомогою спеціального вентиля, так і в автоматичному режимі, за допомогою електроприводу і пристрої вимірювання температури в приміщенні. Тобто система може бути повністю автономною і працювати без стороннього втручання |
| економічність | Фахівці підтверджують, що установка розглянутого вузла скорочує витрати енергії на опалення на 30-50%. Комунікації працюють максимально ефективно за рахунок того, що підтримується певна температура і забезпечується постійна циркуляція теплоносія, що сприяє найкращою тепловіддачі |
| довговічність | Термін служби регулюючої системи досить значний і може становити понад 50 років. Нехай вас не лякає ціна виробу, адже досить витратитися один раз, щоб забезпечити економію і зручність на довгі роки вперед. Головне, підбирати більш якісні варіанти, а не продукцію бюджетного сегмента |
| простота монтажу | Інструкція по установці проста і зрозуміла, тому з роботою впораються навіть ті, хто не має досвіду в цій сфері. Це дозволяє заощадити значні кошти, що також важливо в ситуації, коли є обмеження по бюджету |
Порада! Підбирати конкретну модифікацію все-таки краще з залученням спеціаліста, так як потрібно враховувати цілий ряд факторів, і без належного досвіду можна упустити будь-якої важливий момент.
Модифікації вузлів і особливості їх використання і монтажу
Варто зазначити, що на ринку представлено досить різноманітне обладнання, яке призначене для різних систем зі своєю специфікою експлуатації, ми розглянемо найважливіші фактори, про які ні в якому разі не слід забувати.
типи обладнання
Конструкція системи багато в чому залежить від того, який клапан в ній використовується, саме за цією ознакою виділяється два основних види - варіанти з триходовими і Двоходові вузлами.

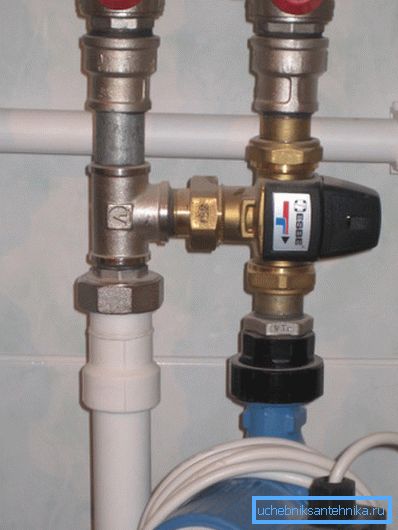

Водосмесітельний вузол з триходовим клапаном має такі особливості:
- Висока пропускна здатність, що дозволяє підібрати оптимальний варіант навіть для найбільших конструкцій. За великим рахунком, цей варіант єдино можливий, якщо мова йде про великих системах з величезними обсягами циркуляції.
- Змішування відбувається наступним чином: з одного патрубка надходить гаряча вода, а в інший подається холодна обратка. Все досить просто і надійно, саме тому такий варіант можна рекомендувати для самого широкого спектру застосування.
Застосування Двоходові клапанів має такі особливості:
- Цей варіант підходить для невеликих приміщень зважаючи на малу пропускну здатність. Конструкція досить проста, що забезпечує її довговічність, і не вимагає обслуговування.
- Змішування теплоносія проводиться постійно, що виключає ймовірність перегріву системи і забезпечує плавне регулювання температури.
варіанти застосування
Конструкції даної групи можуть використовуватися в самих різних системах, розглянемо найбільш часто зустрічаються з них:

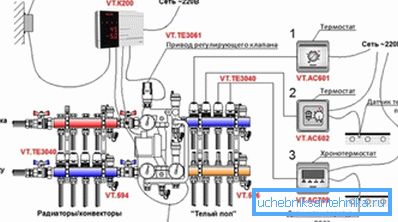

- Найбільш затребувані конструкції даного типу в системах теплої підлоги. Це обумовлено тим, що для подібних комунікацій дуже важлива підтримка постійного температурного режиму, і будь-які перепади негативно позначаються на стані системи. У торгівлі можна підібрати готові конструкції під будь-які параметри системи, головне, скласти грамотний проект, що враховує всі особливості комунікацій.
- Змішувальний вузол для твердопаливного котла робить роботу системи більш стабільною і рівномірною, особливо при повному завантаженні обладнання. Його використання дозволяє збільшити термін роботи обладнання і забезпечує значну економію палива за рахунок того, що запобігає зайвому нагріванню теплоносія. Крім того, контролюється і мінімальна температура, що дозволяє уникнути виникнення конденсату.
- Змішувальний вузол для водяного калорифера застосовується в системах кондиціонування і вентиляції для регулювання температури рідини в теплообміннику і, як наслідок, зміна температури проходить через конструкцію повітряного потоку. Зважаючи на складнощі розрахунку в системах кондиціонування краще купувати готові блоки, які найчастіше відображені в проектній документації.
Рекомендації по установці
Незважаючи на гадану складність конструкції, встановити її в систему опалення досить просто, головне - дотримуватися правильну послідовність дій і робити всі операції акуратно.
В цілому робочий процес виглядає наступним чином:
- В першу чергу необхідно підготувати все необхідне: інструмент, саме устаткування, ущільнювальні склади для з'єднань і т.д.
- Потім в місці розташування конструкції (а вона повинна стояти перед введенням контуру теплої підлоги) встановлюється або самостійно збирається колекторний шафа, його розміри і конфігурація залежать від особливостей і розмірів, що застосовується.
- Далі вузол закріплюється до поверхні так, щоб забезпечувалася його нерухомість, і можна було б без труднощів дістатися до кожного елемента в разі потреби.
- В першу чергу приєднується система підмішування, вона йде від зворотної магістралі до напірної трубі, також встановлюються всі необхідні датчики. Їх можна купувати і окремо, але краще, щоб вони спочатку передбачалися в обраній вами комплектації.
Зверніть увагу! Якості і правильності приєднання контрольно-вимірювального обладнання слід приділити найпильнішу увагу. Від цього багато в чому залежить безпека системи і точність її налаштувань в процесі експлуатації.
- Далі приєднуються інші патрубки, цей вид робіт нічим не відрізняється від інших сполучень, головне - ретельна герметизація різьбових з'єднань.
- Останнім етапом є пробний запуск системи з метою перевірки її на герметичність і проведення первинних настройок. Якщо все функціонує нормально, то роботи можна вважати завершеними.
висновок
Правильно підібраний, якісно встановлений і налаштований змішувальний вузол дозволяє оптимізувати роботу опалювальної системи і знизити витрати на обігрів. Відео в цій статті докладніше розповість про деякі важливі моменти робочого процесу.
