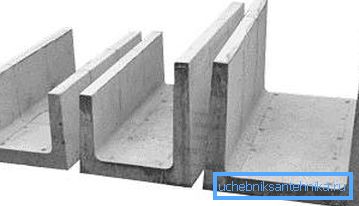

Бетонні водовідвідні лотки самому

Лотки для водовідведення застосовують в тих місцях, які відомі рясними випаданнями опадів круглий рік, а також в місцевості з глинистої грунтом. Оскільки потоки води після проливних дощів і танення снігів змивають шар, придатний для вирощування різних культур, його доводиться час від часу досипати і закуповувати чорнозем для цієї мети. Ці лотки допомагають усунути таку проблему, створивши систему, завдяки якій стічні води будуть видалятися по лотках, а не розтікатися по ділянці. У цій статті ми розповімо, як зробити бетонні водовідвідні лотки своїми руками.

Пристрій дренажної системи

Такі системи, що влаштовуються на ділянці, можуть виконуватися з використанням різних схем. Однак важливо неухильно дотримуватися ряду важливих правил:

• ухил лотків при монтажі дощової каналізації повинен бути приблизно 10 мм на погонний метр;
• чим менше кутів в водовідведенні і поворотів - тим краще;
• волога не повинна стікати в город: навпаки, її потрібно відводити від нього.

У тих випадках, коли досить складний дренаж доводиться робити в межах городу, де ростуть багаторічні дерева або великі чагарники, то найкращий варіант в цій ситуації - система з розгалуженнями. Як вона виглядає? Вода витікає з ділянки в двох місцях, отже, вихід буде не один, а два.

Також часто може бути, що поверхня всього присадибної ділянки досить нерівна, тому зробити там нормальний ухил вкрай важко. В цьому випадку дренажну систему роблять по-іншому - все ухили, які будуть зустрічатися при укладанні бетонних водовідводів, повинні відповідати на кожній відмітці ділянки висоті, яка там є.

Для ділянок з більш-менш рівною поверхнею застосовується стандартна схема дренажу, відома як лінійна. Риють кілька каналів, розташованих паралельно по відношенню один до одного, а потім робиться їх з'єднання в точці, що має самий мінімальний ухил.

Пристрій форми для заливки

Щоб зрозуміти, як зробити бетонні лотки водовідведення, необхідно розібратися в принципі їх дії. Восени і взимку на ділянку біля будинку або дачі випадає чимала кількість опадів. Згодом вони розтікаються по прилеглій території, затоплюючи низини, створюючи вогкість в підвальних приміщеннях і псуючи обробку стін. Якщо ж навколо приватного будинку є правильно зроблені бетонні лотки, то вода буде йти по ним і потім відводитися геть, не створюючи проблем на ділянці.

У чому переваги бетонних лотків, які зроблені особисто вами? По-перше, це економія. Хоча зробити їх не дуже легко, але це буде дешевше, ніж купувати такі лотки заводського виробництва в магазині. По-друге, це індивідуальні розміри, адже деякі лотки з магазину доведеться розрізати, якщо буде поворот водостічної траншеї, а в домашніх умовах можна залити лотки потрібної довжини і форми.

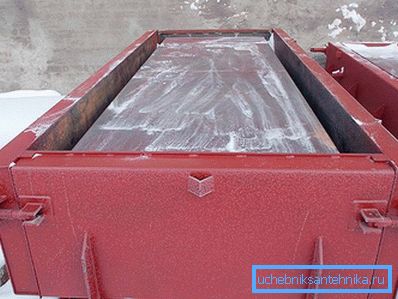

До речі, про форму. Оптимальною вважається напівкругла форма, по якій вода проходить практично без опору. Однак, оскільки таку форму зробити непросто, лотки найчастіше роблять за наступною схемою. З дощок або листів ламінованої фанери товщиною 10-15 мм виготовляють конструкцію П-подібної форми. Для додання міцності щити в опалубці скріплюють куточками металопрокату.

Коли основна частина опалубки зроблена, готують формувальну частину, яку роблять з труби, розпиляної навпіл уздовж. Важливо, щоб поверхня використовуваної труби була гладкою, оскільки завдяки їй буде формуватися напівкругла частина лотка, по якій і потечуть стічні води. Найкраще зробити хоча б 10 таких опалубок, інакше процес заливки лотків для всього водовідведення може затягнутися на невизначений час.

Для формувальної частини ідеально підходить каналізаційна пластикова труба відповідного діаметру, оскільки її поверхня гладка. На такій трубі практично немає часу, що дає можливість залити бетон набагато якісніше.

Заливка лотків в формі

Тепер опалубка повністю готова і можна займатися безпосередньо заливанням бетонних лотків, з яких згодом буде проводитися монтаж водовідведення. Для бетону знадобляться наступні матеріали:

1. Портландцемент М400 (відрізняється великою міцністю і стійкістю до морозів).
2. Пісок без домішок глини.
3. Щебінь.

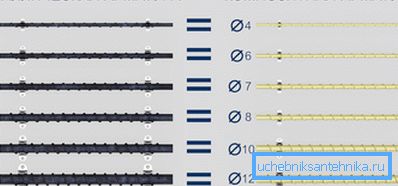

4. Арматура O 6 мм.

Співвідношення цементу, піску і щебеню можна використовувати або як 1: 2: 4, або 1: 3: 5. Останнє співвідношення дозволяє при тій же кількості цементу отримати більше бетону, але його міцність буде трохи нижче, ніж в першому випадку. Одержаний розчин повинен бути досить в'язким, але не текти і не бути занадто густим.

Навіщо необхідна арматура? Вона дозволяє значно підвищити міцність майбутньої конструкції, а також не дасть лотку разломаться під час його вилучення з опалубки. Завдяки арматурі або сіток з неї можна виготовляти досить довгі лотки.

Лотки виготовляються в чотири підходи:

1. Спочатку готують форму, в якій буде заливатися лоток (або кілька одразу), а також формувальну частину.
2. Виготовляють і укладають в форму арматуру (кілька поздовжніх прутів або сітку).
3. Замішують і заливають в опалубку розчин.
4. Після того як бетон застигне, опалубку знімають і отримують готові водовідвідні лотки.

При виборі шурупів або цвяхів важливо правильно вибирати їх довжину. Вона повинна бути досить великою, щоб надійно скріпити конструкцію. Якщо в якомусь місці шурупи або цвяхи будуть заходити всередину опалубки, то їх довжина повинна бути дещо коротший - згодом вони не дадуть витягнути лоток з опалубки і навіть можуть зашкодити його, відколів шматок бетону.

Щоб вода, яка перебуває в бетонної суміші, не витікала через дно і стінки опалубки, їх слід закрити поліетиленовою плівкою, бажано товщиною не менше 200 мкм.

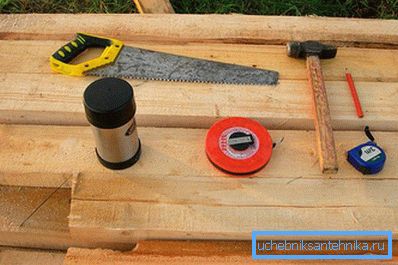

Необхідні інструменти та пристосування

Щоб приготувати бетон для заливки і самі лотки, знадобляться певні інструменти. Це можуть бути пристосування, що працюють від електричної мережі напругою 220 V, а також ручні інструменти:

• дві лопати - совкова і штикова;
• кельму або кельма;
• тачка або відро, за допомогою яких бетон можна буде переносити і заливати в опалубку.

З електроінструментів необхідно наступне:

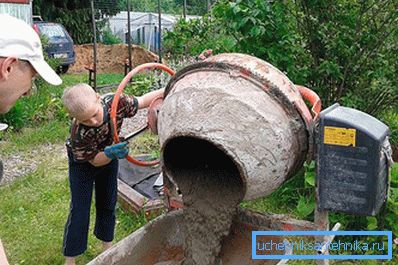

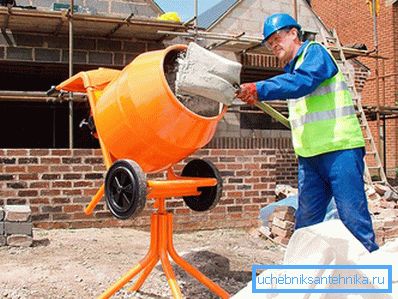

• бетономішалка (якщо її немає, можна на час попросити у друзів або взяти в оренду);
• перфоратор або ударний дриль, а також насадка для міксера (якщо немає бетономішалки, і розчин буде замішуватися вручну).

Лопати потрібні, щоб закидати в бетономішалку розчин, а потім з тачки набирати бетон і виливати в опалубку. Кельмою зазвичай вирівнюють верхній шар заливається лотка.

Армування і заливка лотка

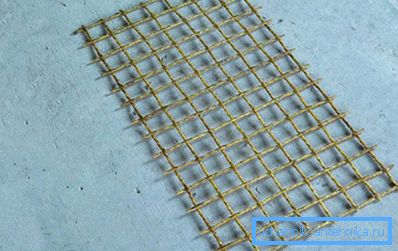

Складаючи сітку із прутів арматури, необхідно розташовувати їх на відстані 5-10 см одна від одної як по вертикалі, так і по горизонталі. Сітку можна зв'язати між собою в'язальним дротом або зварити електрозварюванням. Щоб арматура всередині лотка НЕ ​​іржавіла і не гнила, краю прутів не повинні доходити до стін опалубки і формувальної частини на 5 см.

Коли арматура укладена, можна заливати опалубку. Як правильно зробити бетон, було описано вище. Бажано під час заливки використовувати будівельний вібратор - апарат, необхідний для ущільнення бетону і видалення з нього бульбашок повітря і зайвої води. Якщо його немає, можна взяти шматок арматури або щось схоже і цим утрамбовувати бетон рухами «вгору-вниз».

Коли бетон залитий, необхідно відразу ж використовувати формувальну частину з труби, завдяки якій верх форми вийде у вигляді півкола. Для кращого ефекту можна присипати верх заливається форми сухим цементом, який використовувався при виготовленні бетону, щоб «зажелезнить» поверхню, тобто надати їй більшої міцності. А трубу можна не просто вм'ятий в свіжу суміш, а кілька разів прокрутити в різні боки, не дуже натискаючи - так напівкругла поверхня матиме більшу гладкість.

Для повного застигання бетону необхідно 28 днів. Однак уже через добу опалубку можна розбирати - бетон досяг ступеня попереднього застигання, тобто не набрав повну міцність, але і не буде розвалюватися в руках. Отриманий лоток повинен бути прямокутної форми, а його внутрішня порожнина напівкругла, гладка, без ямок, тріщин і інших дефектів.

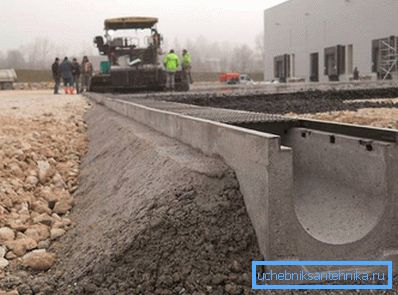

монтаж лотків

Перед тим як укладати лотки, потрібно викопати для них траншеї прямокутної форми відповідно до однієї з обраних схем монтажу. Дно викопаної траншеї засипається невеликою кількістю піску (так звана піщана подушка), щоб легше було відрегулювати ухил лотка.

Сам ухил лотків вимірюють двома способами - нівеліром або рівнем з прив'язаним до одного з його країв бруском (рейкою). Другий метод більш недосконалий, але зате допоможе тим, у кого немає нівеліра. Коли ухил відрегульований по всій довжині траншей, можна укладати лотки. В кінці можна перевірити їх працездатність, виливши туди спочатку тільки воду, а потім воду, змішану з піском (імітація стоків після бурхливих дощів). Якщо в лотках нічого не залишається, значить, все виконано правильно.

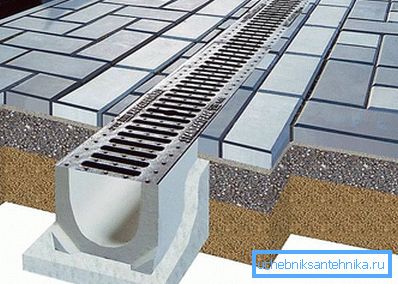

Якщо лотки проходять біля пішохідних доріжок або через бетон, їх можна накрити гратами, які не дадуть сміттю накопичуватися там, а також убезпечать рух людей.
