Для чого потрібен каналізаційний клапан

У приватному секторі і багатоповерхових будинках часто вдаються до такого пристрою, як клапан на каналізаційну трубу, який допоможе в разі затоплення каналізації дощем, таненням снігів, а також при виникненні форс-мажорних обставин від стихійних лих. Але такий гаджет не є обов'язковою умовою обладнання стічної системи, його встановлюють лише в тих випадках, коли небезпека зворотного тиску реально існує, а це залежить від різних факторів. Нижче ми поговоримо про систему такого захисту, монтажі, умовах, а також продемонструємо вам відео в цій статті.

запірний клапан

Принцип роботи

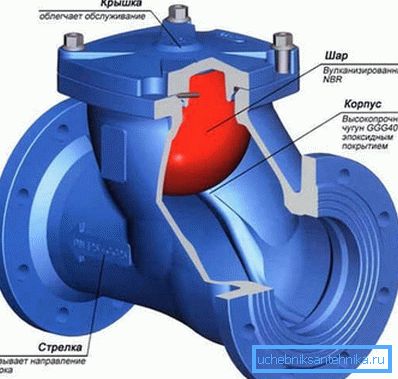

• Клапани, подібні до того, який ви бачите на верхньому зображенні, встановлюються на горизонтальні каналізаційні труби, і якщо говорити про житлово-комунальному господарстві, то монтують його в підвалах будинків. Принцип роботи тут досить проста - якщо вода надходить у напрямку стрілки, яка є на корпусі, то вона піднімає запірний куля, який рухається по жолобу (його видно на малюнку). У тих випадках, коли виникає зворотне тиск, куля просто опускається з цього жолобу вниз і замикає трубу в одну сторону.

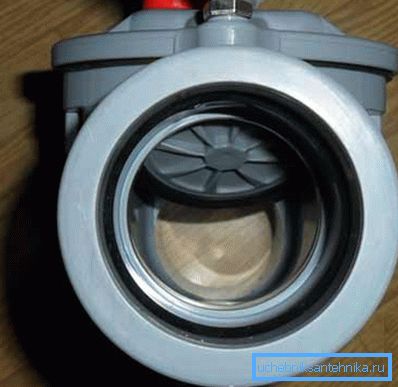

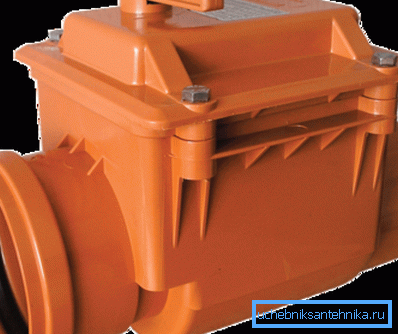

• Точно такий же функціонал, але дещо іншу систему запору має пластикове пристрій, який теж призначена для горизонтальної установки і його іноді навіть монтують в приміщенні біля унітазу. Цей запірний клапан для каналізації має досить простий пристрій - це пластикова тарілка з гумовою прокладкою (1), яка тримається на важелі (2) і, крім того, там є кришка для ревізії (3). При тиску води на тарілку у напрямку стрілки на корпусі тарілка піднімається на важелі зразок люка, але якщо створюється зворотний тиск, тарілка опускається і замикає прохід.

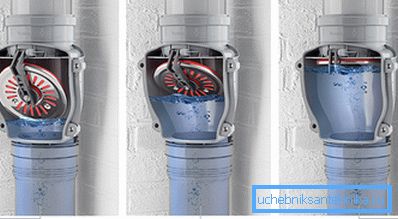

• Вертикальний клапан на каналізацію працює точно так само, як і горизонтальний, де є рухома тарілка з гумовою прокладкою, що кріпиться на важелі. Ви бачите цикл замикання проходу при тиску знизу. Такий пристрій використовується для стояків.

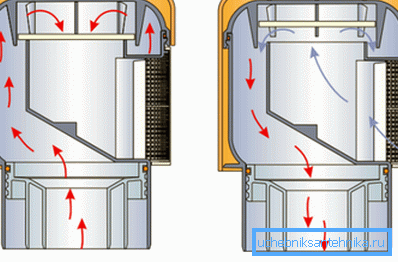

• Аератор системи каналізації або як його ще називають, витяжною дихальний клапан для каналізації служить для подачі і утримання повітря в каналізаційній трубі і його головним елементом є шток або мембрана (залежить від модифікації). Принцип дії даного пристрою досить проста - при зливі води повітря в системі розріджується, і мембрана відкривається, дозволяючи повітрю зовні відновити тиск. Після того, як тиск стабілізується, мембрана закривається назад.

У яких випадках це необхідно

Давайте спочатку розберемося з квартирою в багатоповерховому будинку і уявімо собі, що ми знаходимося на першому поверсі. Стояк каналізації з усіх поверхів спускається в підвал або на технічний поверх, де переходить з вертикальної в горизонтальну площину, причому кутові муфти тут встановлюються з плавним поворотом, щоб уникнути засмічень, але, тим не менш, таке іноді трапляється. Якщо засмічення відбувається, то стічній воді з верхніх поверхів діватися нікуди, і вона буде підніматися у вас через унітаз, ванну, раковину і так далі (закон сполучених посудин).

Примітка. Якщо перший поверх буде закупорений, то вода буде підніматися до другого поверху, але там перелив, швидше за все, не відбудеться, тому що стовп води своєю масою продавить утворився засмічення.

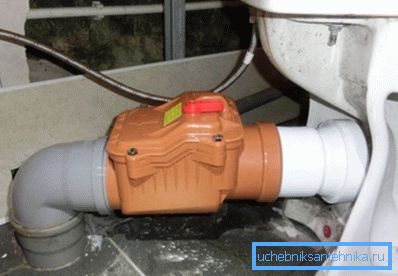

Для запобігання таких надзвичайно неприємних обставин встановлюють горизонтальний або вертикальний запірний клапан, основна проблема монтажу якого - його громіздкість. Проте, такий захист необхідна, але якщо ви її встановите на стояк, то це вам нічого не дасть, тому що небезпека полягає саме від тиску з верхніх поверхів, значить, запірний пристрій повинен врізатися на відводі від стояка, як на верхньому фото. Але такий варіант передбачає захист тільки одного сантехнічного вузла і доречний лише в тих випадках, коли немає інших каналізаційних відводів на мийки, ванни і так далі.

Тому, в таких випадках у вас є два варіанти: перший - встановити один зворотний клапан на унітаз, а інший - на відведення для інших санвузлів і другий - це монтаж одного пристрою до трійника розподілу на унітаз і інші вузли. Як ви розумієте, багато місця займуть обидва варіанти - в першому випадку два або навіть три громіздких гаджета, а в другому - доведеться збільшувати відстань від стояка, щоб зробити врізку до трійника (четверика) розподілу і тут вам не допоможе ніяка інструкція - вихід потрібно шукати самостійно.

Трохи простіше облаштувати такий захист в приватному секторі - навіть якщо у вас будинок на кілька поверхів і санвузли є на всіх рівнях, то це проблема тільки ваша і нічия більше - адже не станете ж ви спускати воду з верхнього поверху при засмітті каналізації в своєму будинку. А ось домовитися з сусідами з верхніх поверхів часом практично неможливо, хоча б тому, що їх в певний момент не опиниться вдома.

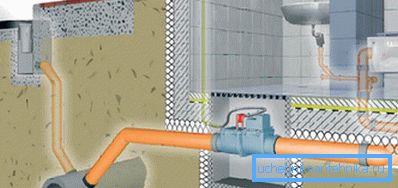

Тому, приватний сектор дозволяємо монтувати запірний пристрій будь-якого типу - мембранне або кульове, вертикальне чи горизонтальне - найголовніше, щоб воно врізалося до розподільного вузла. Зробити це можна або на технічному поверсі (якщо такий є), або облаштувати для каналізаційного запору спеціальний ревізійний колодязь, де ви зможете проводити обслуговування, очищаючи куля або прокладку мембрани від кеку. Звичайно, вартість такого обладнання, приблизно в сто або двісті разів більше (залежить від модифікації), ніж ціна трійника на соту трубу каналізації, але ваш спокій того варто.

Примітка. Ми в цій статті приділили мало уваги повітряному каналізаційного клапану, але це тільки тому, що порахували його установку не такий важливою, як монтаж запору каналізації. Аератор найчастіше встановлюють з метою ліквідації шуму, який виникає при зливі від розрідження повітря в трубі, тому особливого стратегічного значення він не має.

висновок

Врізку в систему каналізації зворотного запірного клапана (вертикального або горизонтального), а також аератора, ви завжди зможете здійснити своїми руками, тільки при цьому потрібно звертати увагу на стрілочку на корпусі, що вказує напрямок потоку. У технічному відношенні монтаж проводиться аналогічно всім фітингів.
