Як правильно здійснюється прокладка каналізаційних труб

Ефективність функціонування каналізаційних систем в житлових будинках залежить від неухильного дотримання нормативних вимог і певних правил по їх обладнанню. Нехтування до чіткого їх витримуванню або помилки можуть негативно позначитися на повсякденної експлуатації самопливних магістралей. Щоб цього не сталося, ми розповімо, як проводиться прокладка каналізаційних труб своїми руками правильно.

Загальні відомості

Самостійне спорудження каналізаційної інфраструктури змушує детально ознайомитися з теоретичними знаннями, які знадобляться при виконанні монтажних робіт в цій галузі. Перш за все, необхідно усвідомити, що існує градація на внутрішні і зовнішні мережі.

Кожному з цих видів властиві свої трубні вироби, виконані з різних матеріалів і різних діаметрів. З'єднання лінійних патрубків і фітингів для з'єднання труб, службовців відведення стічних вод, має виконуватися з певною вправністю при скрупульозному дотриманні кутів нахилу.

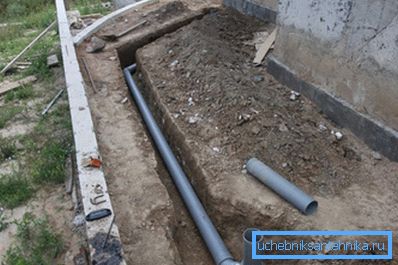

Головна особливість зовнішньої каналізації в тому, що вона укладається в прилегла до будівель грунт. При цьому застосовуються два способи монтажу для самопливних трубопроводів:

Порада: з метою економії імпровізовані лотки можна викласти, використовуючи червону цеглу.

Розрахунок глибини залягання каналізаційних магістралей

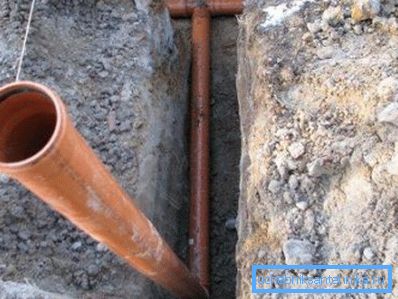

Перш ніж вирішити, яка буде глибина прокладки каналізаційної труби в грунті, необхідно розглянути кілька факторів.

Серед них виділяються:

1. Показник промерзання грунтів для даної кліматичної зони.
2. Технічні характеристики (Міцність, схильність до деформації) матеріалів, з яких виготовлені труби.
3. Облік динамічних і статичних навантажень на місця залягання трубопроводів (Проїжджі частини доріг, можливі споруди).
4. Кінцева точка споруджується каналізаційної системи: Вхід в центральний колектор або горловину індивідуального септика.

Звідси випливає, що основним критерієм для визначення рівня, на якому буде проходити відведення стічних вод, є показник промерзання грунту.

Порада: інформацію про це можна отримати з спеціалізованих довідників, які коментують ці значення для різних комунікаційних мереж.

З огляду на кліматичну зону, не можна ігнорувати особливості місцевості, які перебувають у віданні інженерної геології. Зокрема, на безаварійну експлуатацію каналізаційних труб впливає раціональне дотримання міцності виробів (стійкості до провисання на прямих ділянках) і якісні характеристики грунту.

Максимально допустиме заглиблення в сухих ґрунтах становить 8 м, а для грунтів з підвищеним водопоглинанням цей показник знижується до 6 м.

Жорстких рамок для глибини укладання зовнішніх каналізаційних мереж не передбачається в СНиП, так як не можна заздалегідь передбачити на якому рівні буде зістиковуватися новий трубопровід з колектором. Адже ніхто не стане свідомо опускати труби, якщо при цьому вони будуть проходити значно нижче центрального колектора або вхідного отвору септика.

Як правило, критичний ухил розраховується виходячи з амплітуди рівнів з урахуванням відстані від колектора (септика) до будови, з якого здійснюється відведення каналізаційних стоків.

До облаштування індивідуального каналізації обов'язково приступають з занурення в землю септика. Ухил системи багато в чому буде продиктований тим, на яку глибину дозволять заглибити його грунтові води.

Якщо ця глибина не відповідає морозам характерним для проходження зим в даному регіоні, використовується теплоізоляція трубопроводів. Утеплення виконується будматеріалами або спеціальними чохлами з спіненого поліетилену різної товщини.

Як варіант, застосовується обігрівальний електричний кабель, яким по спіралі обмотується екстремальні для заморожування ділянки. Він підключається при низьких температурах і забезпечує звичний режим експлуатації.

Особливості облаштування зовнішніх каналізаційних трубопроводів

Нижче пропонується інструкція, яка допоможе уникнути основних помилок:

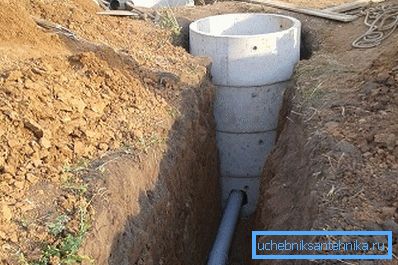

1. Укладанні труб передує обладнання очисної споруди.
2. Глибина траншей повинна забезпечувати оптимальний ухил, який сприятиме безперешкодному відведення стоків.
3. Обов'язкова наявність амортизаційної підсипки на дні траншей. Особлива увага звертається на місця, де відбувається стикування труб.
4. У місцях з'єднання декількох відвідних патрубків або на крутих поворотах каналізаційної магістралі рекомендується обладнання ревізійних колодязів.

1. Суворе дотримання напрямки розтрубного методу стикування труб (розтруб знаходиться завжди на протилежному від септика кінці труби).
2. Засипка траншей проводиться спочатку піщаним складом, а потім загальною масою грунту. Необхідно виключити трамбування посередині труби, щоб не допустити провисання в землі і сприянню заторів.

Ухил і кріплення труб

1. Кут нахилу каналізаційних трубопроводів враховує діаметр труби і емпірично отриману швидкісну характеристику соматичних скидів. Доцільно, щоб відведена рідинна маса переміщалася зі швидкістю 0,7-1 м / сек. Звідси випливає, що для труб з перетином в 50 мм кращий ухил - 3 см на погонний метр, а для O110 мм досить усього 2 см на тій же ділянці.
2. Внутрішні каналізаційні мережі як в вертикальному положенні при обладнанні стояків в багатоповерхових житлових будинках, так і в горизонтальному розміщенні вимагають фіксації до стін. Для цього використовуються металеві та пластикові хомути різної конфігурації.

Відстань кріплень одного від іншого при горизонтальному розміщенні має приблизно дорівнювати збільшеному в десять разів діаметру труби. Якщо це труба O50 мм, відстань між кріпленнями - 0,5 м.

1. Каналізаційні стояки вимагають кріплень через 1-1,3 м. Для нівелювання дискомфорту від звукового супроводу стоків використовують звукопоглинаючі чохли і гумові манжети на місце із клацанням.

висновок

Пристрій каналізаційних стоків складне і відповідальне рішення, яке має враховувати безліч чинників. Від того, як ви зробите попередній розрахунок, буде залежати вся конструкція, а також її подальша експлуатація. Прокладка каналізаційних труб зовні будинку може проводитися відкритим і закритим способом. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
