Як проектується дощова каналізація

Часом так трапляється, що талі або дощові води можуть затоплювати підвали і значні території через підйом рівня підземних вод, викликаючи появу калюж і заболочування ділянок. В цьому випадку необхідно передбачити їх збір, транспортування і скидання за межі місць проживання. Для цього проектується зливова або дощова каналізація по СНиП.

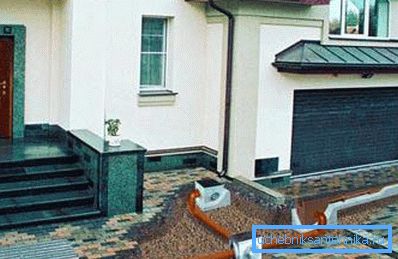

На фото - зливова каналізація на ділянці

Що розглянемо в статті

У статті нижче розглянемо:

  • її основні функції;
  • принципи проектування;
  • розрахунок системи;
  • облаштування.

Порада: фахівці рекомендують не відкладати створення ливневки, так як зможете збільшити термін експлуатації об'єктів, побудованих на заміській ділянці.

Дощоприймачі для зливової каналізації на ділянці

Види дощового водовідведення

За варіанту відведення атмосферних опадів виділяють три можливих типи зливової каналізації:

відкритий У цьому випадку створюється система відкритих:
  • каналів;
  • лотків;
  • кюветів;
  • випусків.
закритий Зібрану по водовідвідних лотків воду по дощовим криниць направляють в зливний трубопровід, нерідко оснащений очисними спорудами. Він направляє потоки в точку скидання.
комбінований Відбувається поєднання між собою двох типів, коли частина відкритих елементів замінюють підземним трубопроводом.

Порада: категорично забороняється скидати дощової води в дренажну систему, яка влаштована для захисту фундаменту житлового будинку від підвищеної вологості.

В іншому випадку в період рясного танення снігів і сильні дощі вона буде руйнуватися надмірною кількістю води. Ви повинні зробити окремий відведення для ливневки.

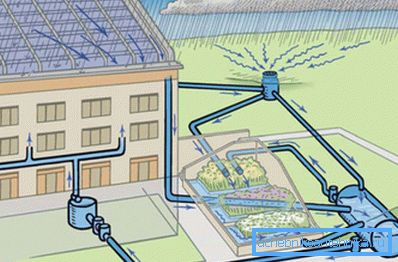

Проектування дощової каналізації на території

Рекомендації по монтажу

Нижче пропонується інструкція, що дозволяє зрозуміти тонкощі процесу:

  1. Зливова каналізація прокладається паралельно дренажній системі. При цьому потрібно стежити за її кутом нахилу, який повинен бути 5 мм на кожен метр.
  2. Можна прокладати ливневку поверх труб дренажу, якщо вони зариті глибоко. В даному випадку перед укладанням необхідно ретельно утрамбувати грунт над ними, так як ви вбережете їх від пошкоджень.
  3. Під трубопровід слід покласти подушку з щебеню чи піску висотою 50-100 мм.
  4. Використовуйте для дощової каналізації труби, виготовлені з високоміцного поліпропілену, мають гофровану зовнішню поверхню і гладку внутрішню. Їх ціна нижче металевих.
  5. Для з'єднання труб між собою використовуйте подвійну муфту і гумовий ущільнювач.

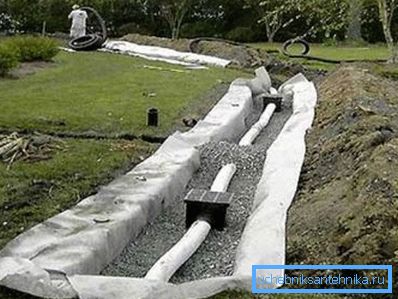

Монтаж ливневки своїми руками
  1. Вмонтовуйте воронку, яка буде приймати воду, трохи вище або в одній площині з нижнім кінцем трубопроводу. Вона необхідна для проведення фільтрації крупного сміття, в тому числі, гілок і листя з дерев.
  2. Дренажний колодязь, в який вода потрапляє по трубопроводу, ви можете з'єднати безпосередньо з основним скидний колектором або з системою каналізаційних трубопроводів на ділянці.

Порада: встановіть з внутрішньої сторони зливного колодязя кульовий зворотний клапан, поєднаний з дренажної трубою, який буде перешкоджати підняттю зайвого рівня води в дренажну систему, а потім до фундаменту.

  1. Вважається, що мінімальною висотою між низом зворотного клапана і лотком труби повинно бути відстань 120 мм. Встановіть у верхній частині колодязя муфту, що дозволяє подовжити трубу до рівня землі.
  2. Готова система повинна складатися з:
  • колодязя;
  • подовжувальної труби;
  • горловини з кришкою.
  1. Засипте систему піском або щебенем і утрамбуйте шар.

Порада: дощова каналізація відводиться в придорожні канави, різні водойми або централізований колектор.

З останнього зазвичай вода йде в комунальну зливову каналізацію, відкриту дерну або грунт, через шар щебеню. Якщо використовується два останні варіанти, трубу слід закрити захисною металевою решіткою, яка не дасть потрапити в трубопровід тваринам.

завдання проектування

Відводити дощові води слід в будь-якому котеджному селищі або місті, в приватному будинку або на підприємстві (див.також статтю Глибина закладення каналізації - основні аспекти даного питання).

Так як навантаження на систему в кожному з них буде різною, до того ж і специфіка об'єкта накладає свій відбиток, проектування зливової каналізації включає кілька важливих штрихів:

  • розрахунок гідравлічного опору;
  • трасування;
  • створення основних елементів.

Звичайно, ви можете впоратися з цим завданням і самостійно на обмеженій території, але для великих об'єктів краще запросити фахівців. Вони проведуть ретельний аналіз умов майбутньої експлуатації, врахують площа ділянки, його рельєф, об'єм води і через що вона може забруднюватися. Також буде розглянуто питання збору та скидання накопиченої вологи в спеціально відведені місця.

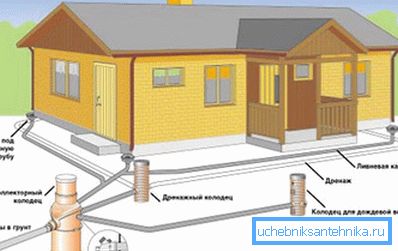

трасування ливневки

За допомогою трасування забезпечується збір талих вод з усього ділянки і відведення їх з допомогою самопливу до місця скидання і очищення по найкоротшому шляху. В даному випадку територія розбивається на басейни, на кожній з яких встановлюється колектор з випуском або пов'язаний з іншими такими ж спорудами.

При розрахунку дощової каналізації беруться за основу:

  • дані про середньостатистичної норми опадів в певному регіоні;
  • їх максимальну кількість;
  • рельєф місцевості, який впливає на швидкість течії дощових вод;
  • водозбірну площа;
  • близько розташованих водойми.

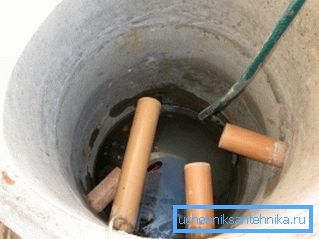

дренажний колодязь

Від цього безпосередньо залежить:

  • вибір типу каналізаційної системи;
  • її місце розташування;
  • кількість дренажних колодязів;
  • діаметр і довжина труб.

висновок

З цієї статті ви дізналися, що дощова каналізація - це способотвода зайвої води з ділянки, який дає можливість уникнути багатьох неприємностей і забезпечує нормальну експлуатацію території та об'єктів на ній. Також було розказано про типи зливової каналізації, особливості її проектування і установки (читайте також статтю Септики для каналізації - ключовий елемент автономної каналізації).

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
